温馨提醒：图片仅供参考，商品以实物为准

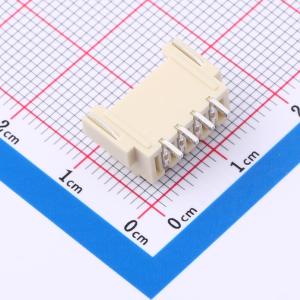

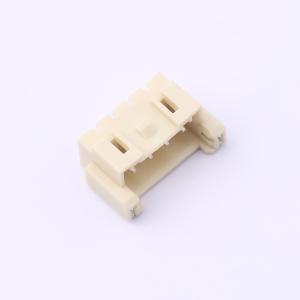

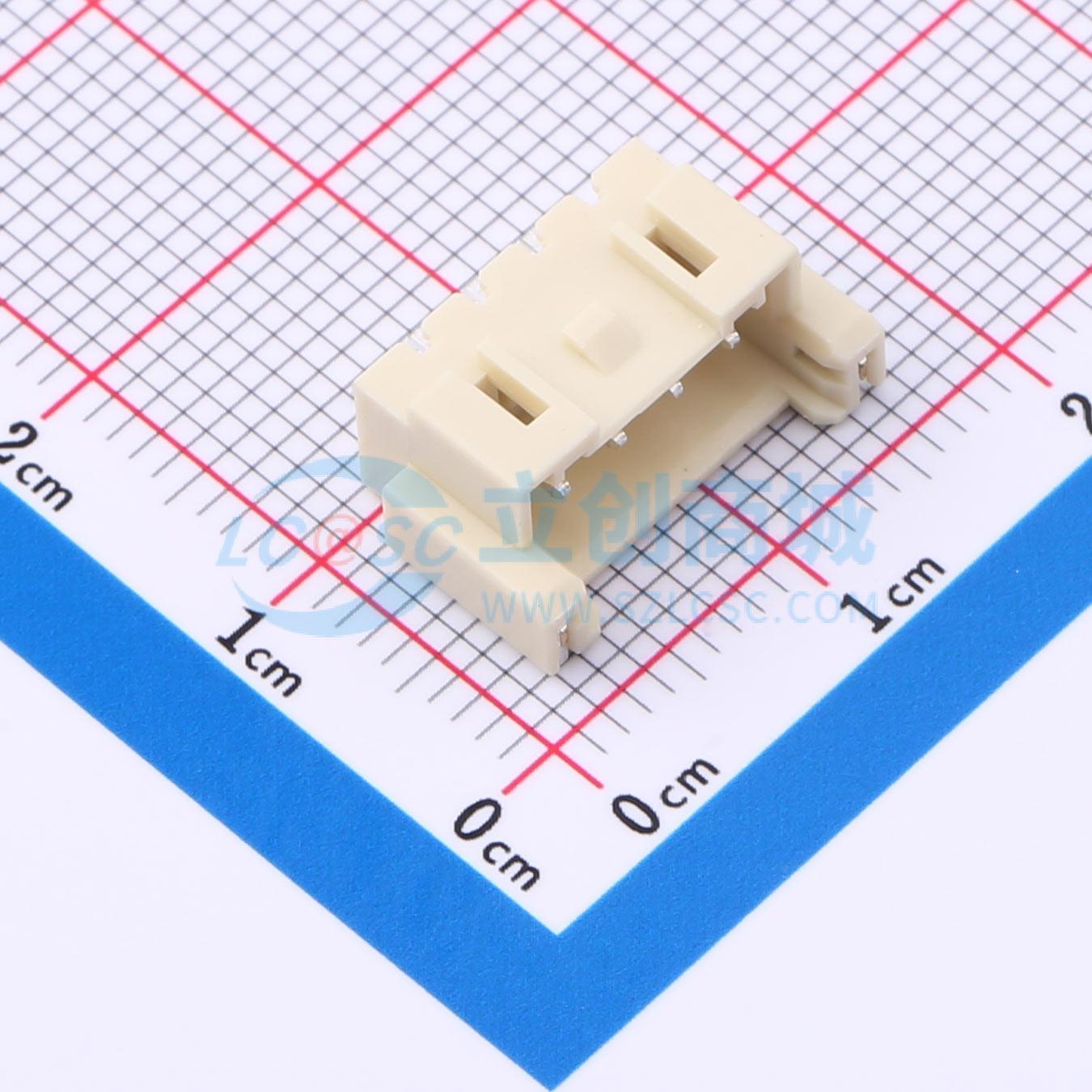

HDGC2523WR-S-4P
1x4P 间距:2.5mm 卧贴 系列:XA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：接触电阻:≤10mΩ。绝缘电阻:≥1000MΩ。额定电压:250V AC DC。额定电流:3.0A AC DC。耐受电压:1000V AC/分钟。温度范围:-25°C至+85°C。外壳:PA9T UL94V 0,本色(米色)。触点:镀锡黄铜。焊片:镀锡黄铜
- 品牌名称
- HDGC(华德共创)
- 商品型号
- HDGC2523WR-S-4P
- 商品编号
- C5197165
- 商品封装
- SMD,P=2.5mm,卧贴
- 包装方式
- 编带
- 商品毛重
- 1.38克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 1x4P | |
| 间距 | 2.5mm | |
| 安装方式 | 卧贴 | |
| 参考系列 | XA | |
| 总PIN数 | 4P | |
| 排数 | 1 | |
| 每排PIN数 | 4 |
| 属性 | 参数值 | |
|---|---|---|
| 额定电流 | 3A | |
| 工作温度 | -25℃~+85℃ | |
| 额定电压 | 250V | |
| 塑料材质 | PA9T | |
| 阻燃等级 | UL94V-0 | |
| Z轴-板上高度 | 6.85mm | |
| X轴-板上底边长度(间距线) | 15mm | |
| Y轴-板上底边宽度 | 9.4mm |
