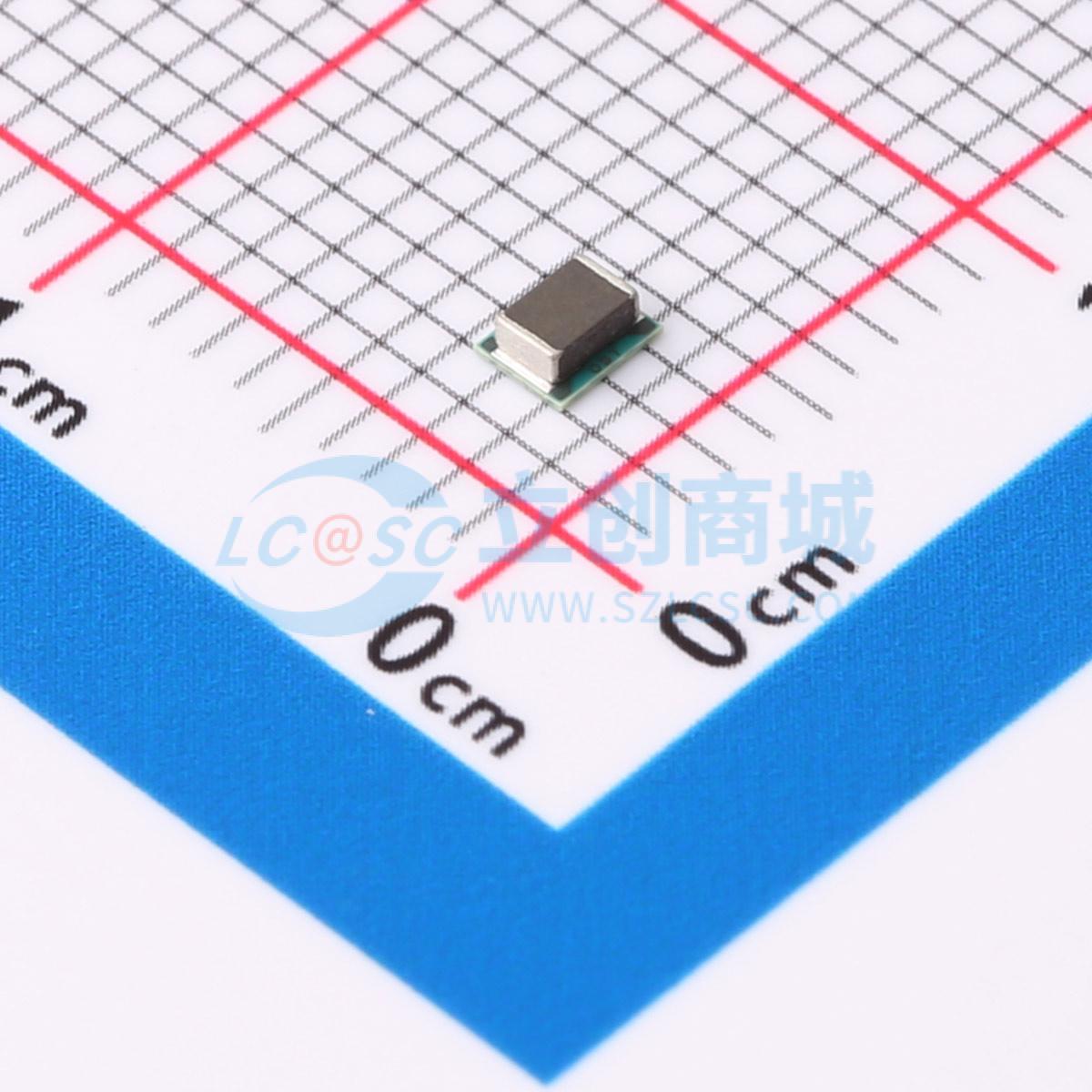

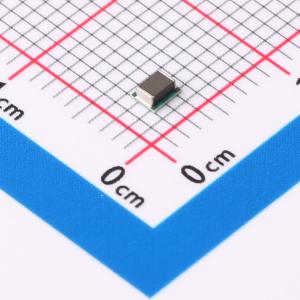

温馨提醒：图片仅供参考，商品以实物为准

TPSM82823SILR

降压型 3A 2.4V~5.5V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 该电源模块经优化具有小解决方案尺寸和高效率等特性。该电源模块集成了同步降压转换器和电感器，可简化设计、减少外部元件并节省印刷电路板(PCB）面积。具有两种型号，第一种型号可自动进入省电模式，在超轻负载条件下保持高效率，从而延长系统电池的运行时间。第二种型号可实现强制PWM运行，以在所有电流下维持连续导通模式，从而更大程度地缩小输出电压纹波
品牌名称: TI(德州仪器)
商品型号: TPSM82823SILR
商品编号: C5196953
商品封装: TFDFN-10(2x2.5)
包装方式: 编带
商品毛重: 0.026克(g)

商品参数

商品概述

TPSM8282x 器件系列包含 1A、2A 和 3A 降压转换器MicroSiP™ 电源模块，该电源模块经优化具有小解决方案尺寸和高效率。该电源模块集成了同步降压转换器和电感器，可简化设计、减少外部元件并节省印刷电路板 (PCB) 面积。TPSM8282x 具有两种型号:第一种型号可自动进入省电模式，在超轻负载条件下保持高效率，从而延长系统电池的运行时间；第二种型号 TPSM8282xA 可实现强制 PWM 运行，以在所有电流下维持连续导通模式，从而更大程度地缩小输出电压纹波。在 PWM 模式下，转换器运行在 4MHz 的标称开关频率下。在节能模式下，该器件静态工作电流的典型值为 4μA。通过使用 DCS-Control 拓扑，该器件可实现出色的负载瞬态性能和精确的输出稳压。器件的 EN 和 PG 引脚支持顺序配置，可带来灵活的系统设计。集成的软启动功能降低了输入电源需要提供的浪涌电流。过热保护和断续短路保护功能使得该解决方案稳健且可靠。TPSM8282x 同步降压转换器电源模块基于 DCS-Control（无缝转换到省电模式的直接控制）拓扑，这是一种先进的稳压拓扑，结合了迟滞、电压和电流模式控制的优势。DCS-Control 拓扑在中等到重载条件下工作在 PWM（脉宽调制）模式，在轻负载电流下工作在 PSM（省电模式）。在 PWM 模式下，转换器以 4MHz 的标称开关频率运行，在整个输入电压范围内具有受控的频率变化。随着负载电流降低，转换器进入省电模式，降低开关频率并最小化 IC 的静态电流，从而在整个负载电流范围内实现高效率。DCS-Control 使用单个构建模块支持两种工作模式，因此可以从 PWM 无缝转换到 PSM，不会影响输出电压。

商品特性

1.1mm MicroSiP™ 电源模块
符合 CISPR 11 B 类要求
效率高达 95%
输入电压范围为 2.4V 至 5.5V
0.6V 至 4V 可调节输出电压
可提供的固定输出电压:1.2V、1.8V、2.5V 和 3.3V
工作静态电流为 4μA
DCS-Control 拓扑
可实现轻负载效率的省电模式选项
支持 CCM 运行的强制 PWM 选项
可实现最低压降的 100% 占空比
断续短路保护
输出放电
具有窗口比较器的电源正常输出
集成软启动
过热保护
PSpice 模型可用于:TPSM82821、TPSM82822和 TPSM82823
采用 2.0mm × 2.5mm × 1.1mm 10 引脚 μSiL 封装
固定输出电压版本总解决方案尺寸为 12mm²

应用领域

光学模块
机器视觉
工业 PC
PLC
有线网络

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.4V~5.5V
	输出电压	600mV~4V
	输出电流	3A
	开关频率	4MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	拓扑结构	降压式
	静态电流(Iq)	4uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；输出放电；工作状态指示；打嗝限流
