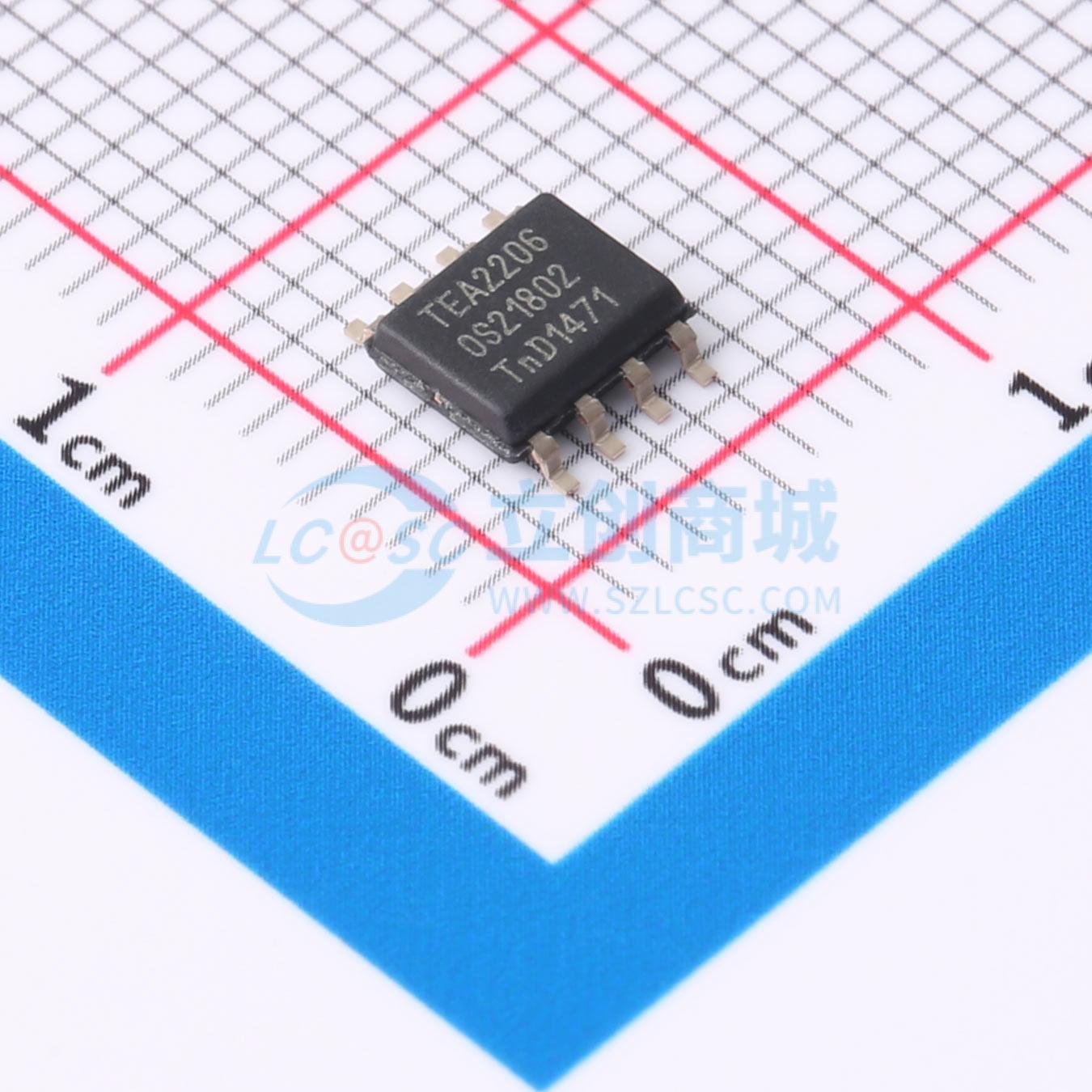

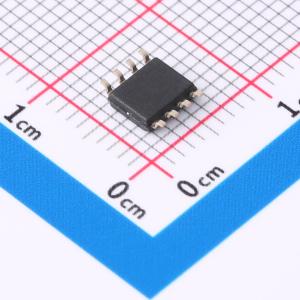

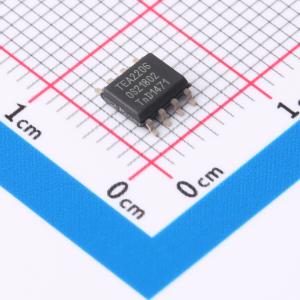

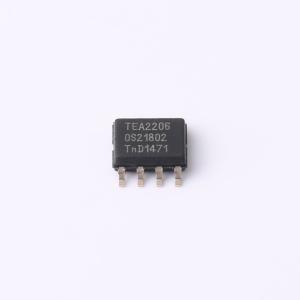

TEA2206T/1J

Active Bridge Rectifier Controller

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TEA2206T是一款有源桥式整流控制器，用于以MOSFET取代传统二极管桥中的两个低边二极管。将TEA2206T与低电阻高压外部MOSFET配合使用，可使典型整流器二极管正向传导损耗降低 50%，从而显著提高功率转换器的效率。在90 V(AC)电源电压下，效率可以提高约 0.7%。TEA2206T采用绝缘硅片(SOI)工艺制成。
品牌名称: NXP(恩智浦)
商品型号: TEA2206T/1J
商品编号: C5191680
商品封装: SOT-96-1
包装方式: 编带
商品毛重: 0.48克(g)

商品参数

商品概述

TEA2206T是一款有源桥式整流控制器，用于以MOSFET取代传统二极管桥中的两个低边二极管。将TEA2206T与低电阻高压外部MOSFET配合使用，可使典型整流器二极管正向传导损耗降低 50%，从而显著提高功率转换器的效率。在90 V(AC)电源电压下，效率可以提高约 0.7%。TEA2206T采用绝缘硅片(SOI)工艺制成。

商品特性

降低了二极管整流器桥的正向导通损耗
极低IC功耗 (2 mW)
直接驱动两个整流器MOSFET
外部零件数量很少
集成X电容放电(2 mA)
自供电
SO8封装
欠压锁定
用于所有外部功率MOSFET的漏源过压保护
用于所有外部功率MOSFET的启动时栅极下拉电流

应用领域

电源适配器
台式电脑和一体机电源
电视电源
服务器电源

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	非隔离
	工作电压	-
	开关频率	-
	输出电流	-
	耗散功率(Pd)	-

	属性	参数值
	最大占空比	-
	晶体管耐压	-
	拓扑结构	升压式
	特性	欠压保护(UVP)；过流保护(OCP)
	工作温度	-40℃~+125℃@(Tj)
