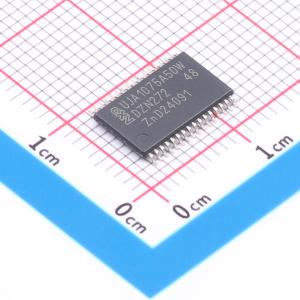

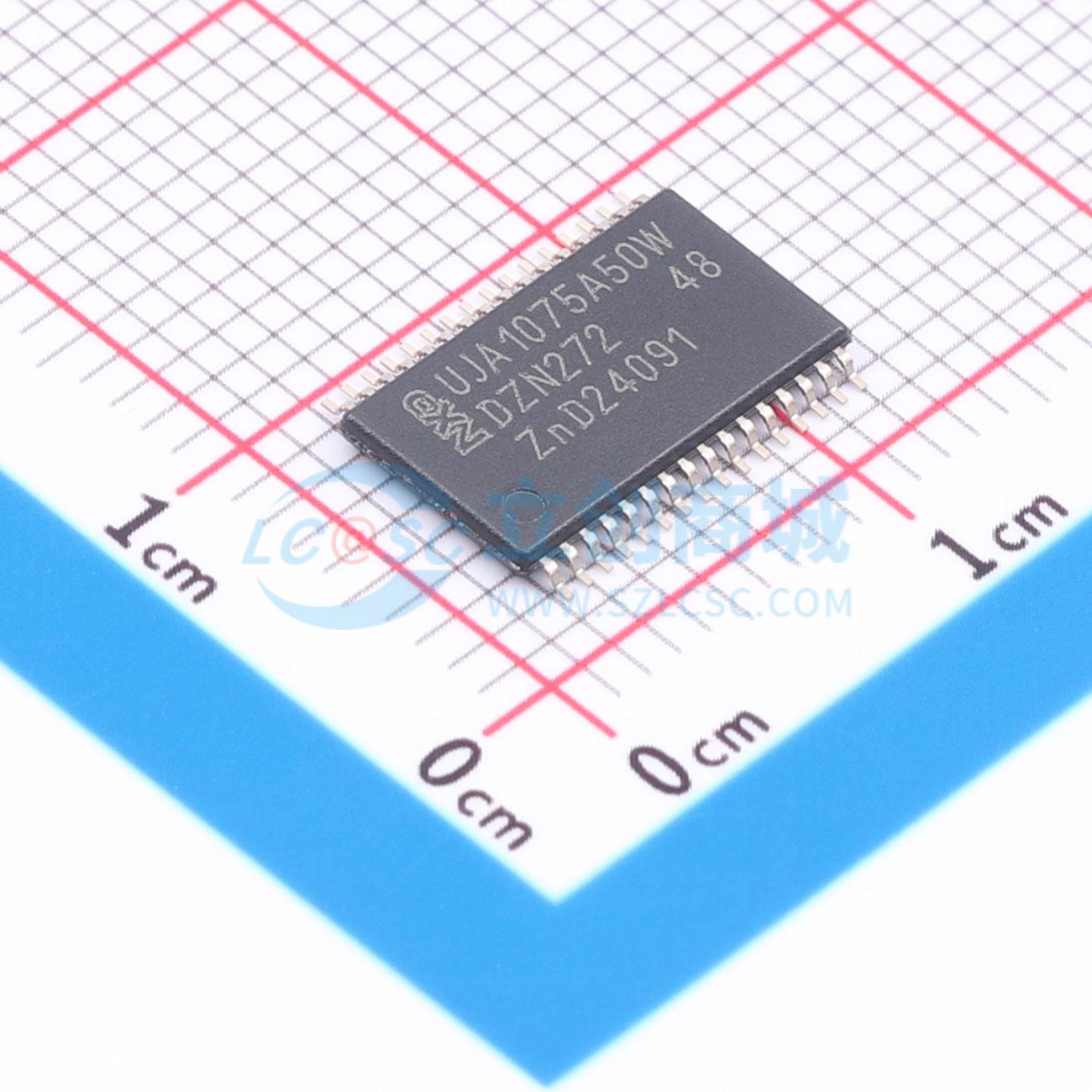

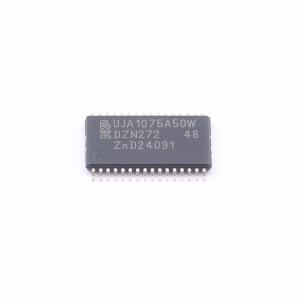

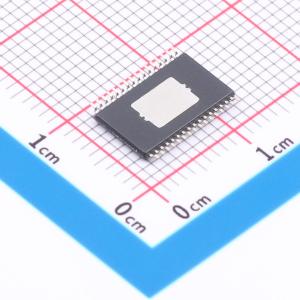

UJA1075ATW/5V0/WDJ

UJA1075A核心系统基础芯片（SBC）用高速控制器局域网（CAN）和本地互联网络（LIN）接口取代了电子控制单元（ECU）中常见的基本分立元件。 UJA1075A支持通过使用高速CAN作为主网络接口、LIN接口作为本地子总线来控制电源和传感器外设的网络应用。 核心SBC包含以下集成器件：

• 高速CAN收发器，可与CAN收发器TJA1042互操作并向下兼容，且符合ISO 11898 - 2和ISO 11898 - 5标准
• 符合LIN 2.1、LIN 2.0和SAE J2602标准的LIN收发器，且与LIN 1.3兼容
• 先进的独立看门狗（UJA1075A/xx/WD版本）
• 用于为微控制器供电的250 mA稳压器；可通过外部PNP晶体管扩展，以提高电流能力和散热分布
• 用于为板载CAN收发器供电的独立稳压器
• 串行外设接口（SPI）（全双工）
• 2个本地唤醒输入端口
• 跛行回家输出端口

除了将这些常见的ECU功能集成在单个封装中所带来的优势外，核心SBC还提供了特定系统功能的智能组合，例如：

• 先进的低功耗理念
• 安全且可控的系统启动行为
• 系统和子系统级别的详细状态报告

UJA1075A设计用于与集成了CAN控制器的微控制器配合使用。SBC确保微控制器始终以可控方式启动。

• 包含全套CAN和LIN ECU功能：
  • CAN收发器和LIN收发器
  • 可扩展的3.3 V或5 V稳压器，可为微控制器和外围电路提供高达250 mA的电流；可连接外部PNP晶体管，以在PCB上实现更好的散热分布
  • 用于CAN收发器的独立稳压器（5 V）
  • 具有窗口和超时模式以及片上振荡器的看门狗
  • 用于与微控制器通信的串行外设接口（SPI）
  • ECU电源管理系统
• 专为汽车应用设计：
  • 增强的电磁兼容性（EMC）性能
    • CAN/LIN总线引脚和唤醒引脚具有±8 kV人体模型（HBM）静电放电（ESD）保护
    • CAN/LIN总线引脚和唤醒引脚具有±6 kV IEC 61000 - 4 - 2静电放电保护
    • CAN/LIN总线引脚具有±58 V短路保护
  • 电池和CAN/LIN总线引脚根据ISO 7637 - 3标准进行瞬态保护
• 支持通过CAN总线进行远程闪存编程
• 采用6.1 mm×11 mm的小型HTSSOP32封装，热阻低
• 无铅；符合有害物质限制指令（RoHS）和深绿色标准
• 符合ISO 11898 - 2和ISO 11898 - 5标准的高速CAN收发器
• 专为CAN总线设计的低压差稳压器：
  • 独立于微控制器电源
  • 显著提高EMC性能
• 断电时总线连接真正浮空
• 用于稳定隐性总线电平的SPLIT输出引脚
• 符合LIN 2.1标准的LIN收发器
• 符合SAE J2602标准
• 向下兼容LIN 2.0和LIN 1.3
• 低斜率模式，优化EMC性能
• DLIN引脚集成LIN终端二极管
• 通过CAN、LIN或本地唤醒引脚唤醒，并具备唤醒源检测功能
• 2个唤醒引脚：
  • 可关闭WAKE1和WAKE2输入以减少电流消耗
  • 用于偏置唤醒引脚的输出信号（WBIAS），采样时间可选16 ms或64 ms
• 待机模式，待机电流极低且具备完全唤醒能力；V1保持激活状态，为微控制器供电
• 睡眠模式，睡眠电流极低且具备完全唤醒能力
• 在所有条件下都具有安全且可预测的行为
• 具有独立时钟源的可编程看门狗：
  • 支持窗口、超时（可选循环唤醒）和关闭模式（在中断情况下自动重新启用）
• 用于配置、控制和诊断的16位串行外设接口（SPI）
• 用于控制安全关键硬件的全局使能输出
• 跛行回家输出（LIMP），在发生严重系统故障时激活特定应用的“跛行回家”硬件
• 过温关断
• 中断输出引脚；中断可单独配置，以指示V1/V2欠压、CAN/LIN/本地唤醒以及循环和上电中断事件
• 双向复位引脚，上电复位长度可变，以支持各种微控制器
• 软件启动的系统复位
• 主稳压器V1：
  • 用于微控制器、其外设和额外外部收发器的可扩展稳压器
    • 精度为±2 %
    • 有3.3 V和5 V版本可供选择
  • 可提供高达250 mA的电流，并可与外部PNP晶体管配合使用，以在PCB上实现更好的散热分布
  • 可选择外部PNP晶体管开始提供电流的电流阈值
  • 在标称输出电压的90 %时发出欠压警告，在标称输出电压的90 %或70 %时进行欠压复位
  • 可在低至4.5 V的V_BAT电压下工作（例如在启动期间），符合ISO 7637脉冲4/4b和ISO 16750 - 2标准
  • 在所有条件下输出稳定
• 用于CAN收发器的稳压器V2：
  • 专为片上高速CAN收发器设计的独立稳压器
