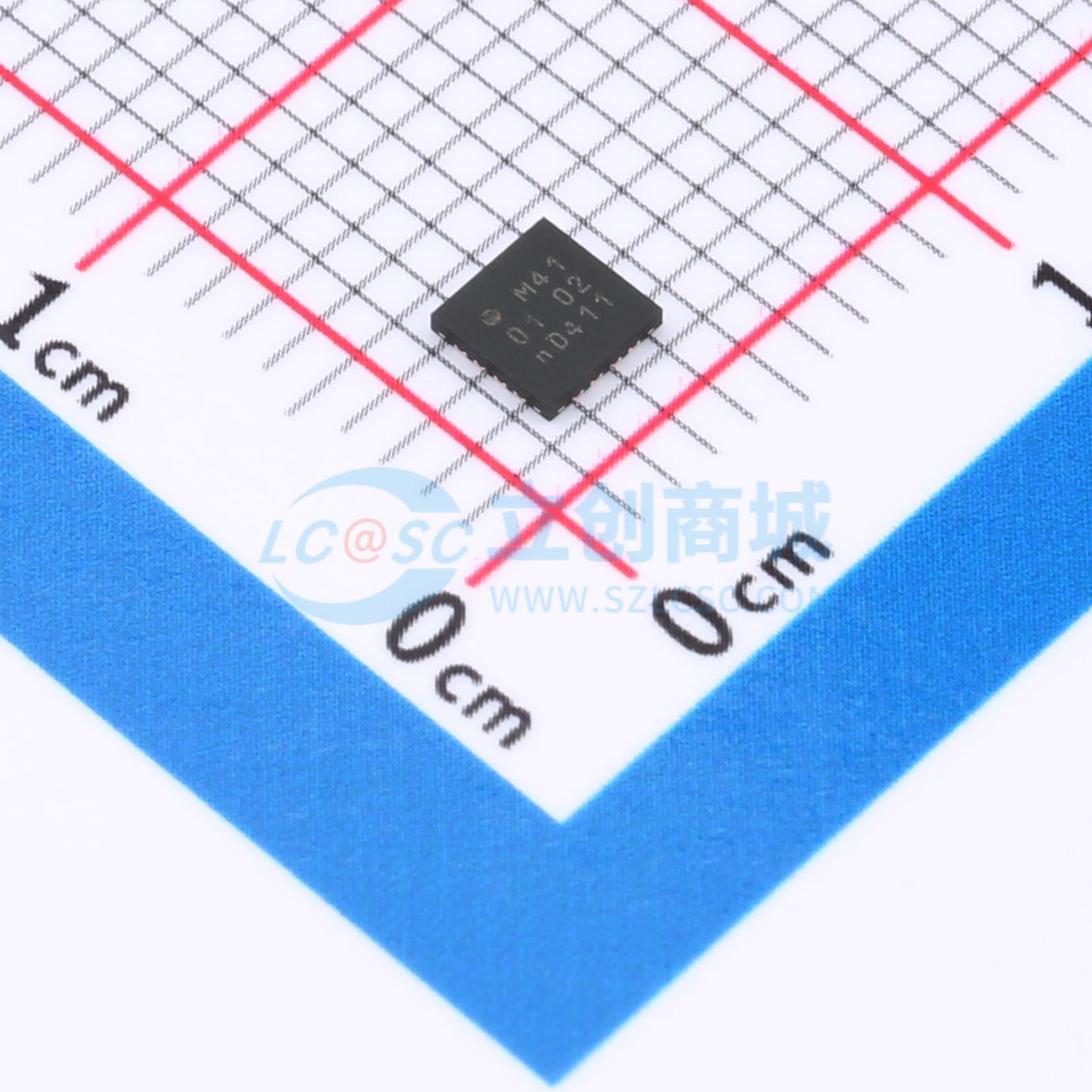

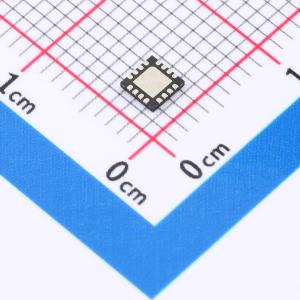

NX3L4051HRZ

NX3L4051是一款低欧姆8通道模拟开关，适用于作为模拟或数字多路复用器/解复用器。NX3L4051有三个数字选择输入（S1至S3）、八个独立输入/输出（Y0至Y7）和一个公共输入/输出（Z）。所有八个开关共享一个使能输入（E）。E为高电平时，所有开关进入高阻抗关断状态，与Sn无关。 数字输入处的施密特触发器特性使电路能够耐受较慢的输入上升和下降时间。低阈值数字输入允许该器件在3.3 V应用中由1.8 V逻辑电平驱动，而电源电流ICC不会显著增加。这使得NX3L4051能够使用1.8 V数字控制器切换4.3 V信号，无需进行逻辑电平转换。NX3L4051允许幅度高达VCC的信号从Z传输到Yn或从Yn传输到Z。其低导通电阻（0.5 Ω）和低平坦度（0.13 Ω）确保传输信号的衰减和失真最小。

• 宽电源电压范围：1.4 V至4.3 V
• 极低的导通电阻（峰值）：
  • VCC = 1.4 V时为1.7 Ω（典型值）
  • VCC = 1.65 V时为1.0 Ω（典型值）
  • VCC = 2.3 V时为0.6 Ω（典型值）
  • VCC = 2.7 V时为0.5 Ω（典型值）
  • VCC = 4.3 V时为0.5 Ω（典型值）
• 先断后通切换
• 高抗噪性
• ESD保护：
  • HBM JESD22 - A114F 3A类超过7500 V
  • MM JESD22 - A115 - A超过200 V
  • CDM AEC - Q100 - 011修订版B超过1000 V
  • IEC61000 - 4 - 2开关端口接触放电超过8000 V
• CMOS低功耗
• 闩锁性能按JESD 78B II类A级标准超过100 mA
• VCC = 3.6 V时采用1.8 V控制逻辑
• 控制输入可接受高于电源电压的电压
• 即使输入电压低于VCC，电源电流也极低
• 高电流处理能力（3.3 V电源下连续电流为350 mA）
• 工作温度范围为 - 40 ℃至 + 85 ℃和 - 40 ℃至 + 125 ℃

• 手机
• 个人数字助理（PDA）
• 便携式媒体播放器
• 模拟多路复用和解复用
• 数字多路复用和解复用
• 信号选通
