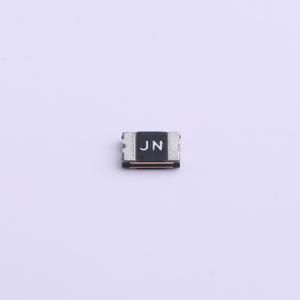

JK-SMD1210-010-60V
60V 100mA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 自恢复特征，保护功能，应用于所有电子产品
- 品牌名称
- JK(金科)
- 商品型号
- JK-SMD1210-010-60V
- 商品编号
- C561591
- 商品封装
- 1210
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 自恢复保险丝 | |
| 耐压(Vmax) | 60V | |
| 最大电流(Imax) | 100A | |
| 保持电流(Ihold) | 100mA | |
| 跳闸电流(Itrip) | 300mA | |
| 消耗功率(Pd) | 600mW | |
| 初始态阻值(Rmin) | 800mΩ |
| 属性 | 参数值 | |
|---|---|---|
| 跳断后阻值(R1max) | 15Ω | |
| 动作时间 | 600ms | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 3.43mm | |
| 宽度 | 2.8mm | |
| 高度 | 1.25mm |
商品概述
JK - SMD1210 - 010 PPTC设备，型号为Q/JKTD - 60 - 010。端子焊盘材料为镀锡镍铜，端子焊盘可焊性符合EIA规范RS 186 - 9E和ANSI/J - STD - 002类别3。标记为JN = 1210(010)。工作温度为 - 40℃至85℃，包装为散装，每袋4000个。推荐回流方法有红外、气相炉、热风炉，无铅焊接需在氮气环境中。不适合波峰焊在电路板底面。推荐最大焊膏厚度为0.25mm(0.010英寸)。可使用标准行业方法和溶剂清洁。焊接温度曲线符合RoHs无铅工艺。若回流温度超过推荐曲线，设备可能无法满足性能要求。使用PPTC超过最大额定值或使用不当可能导致设备损坏、电气电弧和起火。PPTC用于偶尔过流或过热故障保护，不适合预期有重复故障或长时间跳闸的情况。若处理方式不符合推荐的电子、热和机械程序，会对设备性能产生负面影响。电路中使用大电感的PPTC会产生高于额定电压的电路电压。避免对PPTC设备热膨胀产生影响，如置于压力下或安装在有限空间。某些硅基油或腐蚀性溶剂污染PPTC材料会影响设备性能。PPTC SMD可通过标准方法清洁。要求客户遵循推荐的焊盘布局和回流曲线，不当的电路板布局或回流曲线会影响设备可焊性。
商品特性
- 端子焊盘材料为镀锡镍铜
- 端子焊盘可焊性符合EIA规范RS 186 - 9E和ANSI/J - STD - 002类别3
- 标记为JN = 1210(010)
- 工作温度为 - 40℃至85℃
- 推荐回流方法有红外、气相炉、热风炉，无铅焊接需在氮气环境中
- 不适合波峰焊在电路板底面
- 推荐最大焊膏厚度为0.25mm(0.010英寸)
- 可使用标准行业方法和溶剂清洁
- 焊接温度曲线符合RoHs无铅工艺
