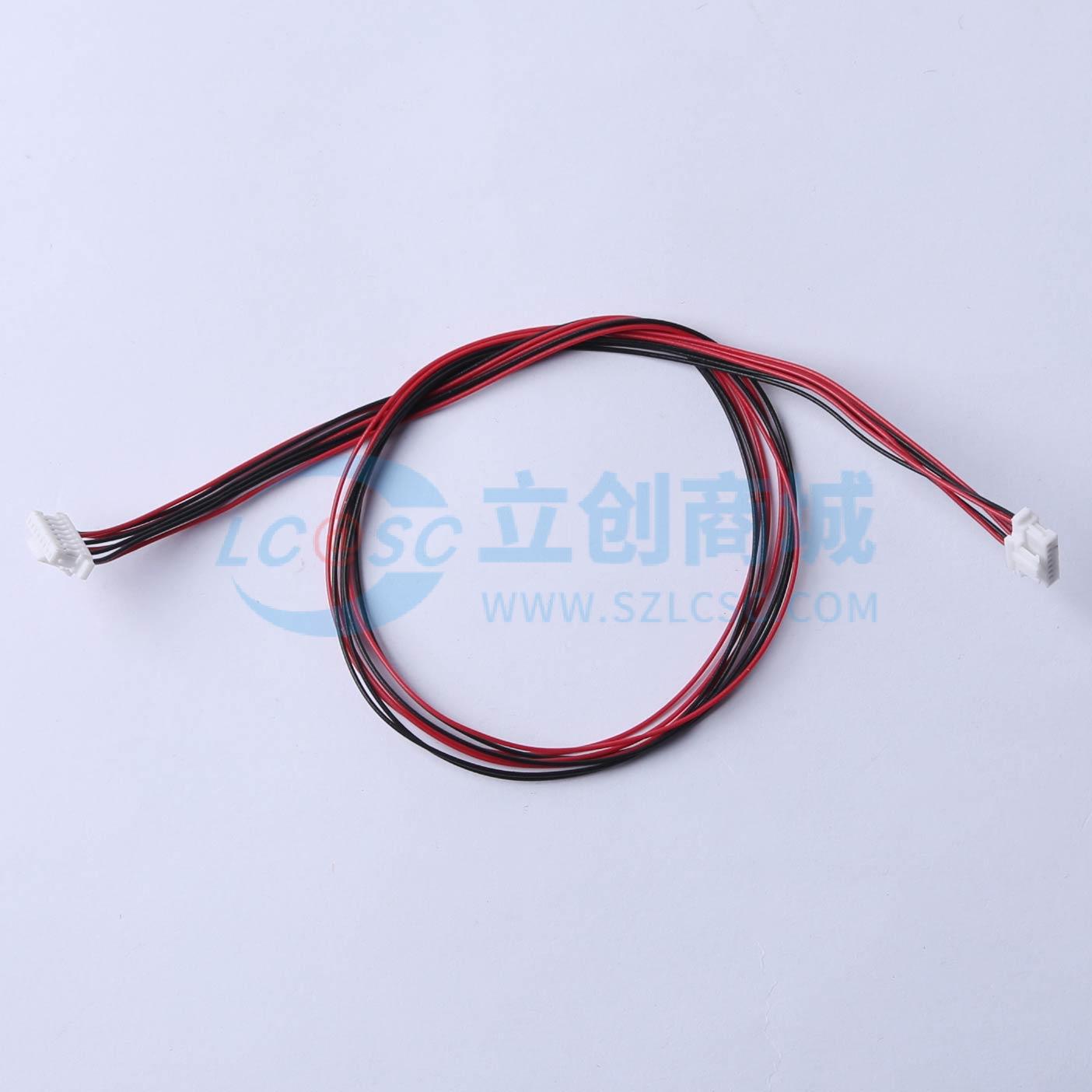

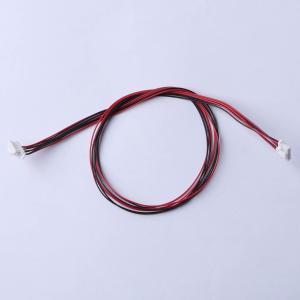

1.00mm (SH)HSG,带扣,8P端子线，长度300同向

SMT扩展库
嘉立创SMT补贴
PCB免费打样
工业品

嘉立创贴片惊喜价格立即查看

价格：￥2.86价格含税（税率13%）

10+￥2.61

品牌名称: XKB Connection(中国星坤)
商品型号: X1002T-PSN-A28RBG-L300-X1002T-F
商品编号: C5190062
商品毛重: 2.86克(g)
线长
线材

广东仓0
SMT仓0

购买数量

个

(1个/袋，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交1单

商品参数
商品详情
规格书

商品参数

属性	参数值
商品目录	杜邦线/端子排线/电子线
线长	30cm
线材	UL1571 28AWG
颜色	红色、黑色
线规	28AWG
间距	1mm

属性	参数值
类型	端子线
线数	8.0
连接方式	双头同向
连接端数	双头
配件	16个端子、2个胶壳
针脚数	8P

商品详情

产品特点 FEATURES

1 该产品为(SH)HSG带扣1.0间距带线连接器，采用UL1571 28AWG线材，确保了优异的电气性能和耐用性。

2 线长300mm，双头同向设计，方便在狭小空间内的布线和连接。

3 配备16个端子和2个胶壳，端子材质为磷铜先冲后镀锡，具有良好的导电性和抗腐蚀性。

4 线缆颜色为红色和黑色，便于区分正负极，减少接线错误。

5 3Pin胶壳型号X1002H-03L-N0，端子型号X1002T-PSN-L，设计紧凑，连接稳固。

6 产品符合E523734标准，质量可靠，适用于各种工业和电子设备的连接需求。

使用场景 APPLICATIONS

该产品广泛应用于工业自动化、电子设备、通信设备等领域。具体使用场景包括：

1 工业控制系统的信号传输，如PLC与传感器之间的连接。

2 电子设备内部模块间的电源和信号连接，确保稳定可靠的电力和数据传输。

3 通信设备中的接口连接，支持高速数据传输和低延迟通信。

4 在汽车电子系统中，用于连接各个控制单元，保证车辆的正常运行。

5 在不同工作条件下，该产品表现出色，能够适应高温、高湿、振动等恶劣环境，确保长期稳定工作。

注意事项 PRECAUTIONS

1 安装时，请确保连接器正确对齐，避免强行插入导致损坏。

2 操作过程中，注意不要过度弯曲线缆，以免影响其电气性能和使用寿命。

3 维护时，定期检查连接器和线缆的状态，发现磨损或老化应及时更换。

4 使用时，确保工作环境温度在-20℃至+85℃之间，湿度不超过95%RH，避免在极端环境下使用。

5 存储时，应放置在干燥通风的地方，避免阳光直射和化学物质腐蚀。

6 如遇连接不良或信号传输异常，首先检查连接器是否松动或接触不良，必要时可清洁接触点或更换新品。

规格书

放大查看下载PDF

1.00mm (SH)HSG,带扣,8P端子线，长度300同向

价格：￥2.86

购买数量

个

(1个/袋，最小起订量1个，递增量：1)

总价金额：

￥0.00
