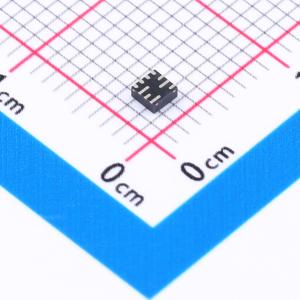

温馨提醒：图片仅供参考，商品以实物为准
TPS62913RPUR
3V至17V、2A/3A低噪声低纹波同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS6291x系列是一款高效率、低噪声和低纹波电流模式同步降压转换器,适用于对噪声敏感的应用,如高速ADC、时钟和抖动清洁器等。该系列支持可选的扩展频谱调制,以进一步降低输出电压纹波。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS62913RPUR
- 商品编号
- C5189914
- 商品封装
- VQFN-10-HR(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3V~17V | |
| 输出电压 | 800mV~5.5V | |
| 输出电流 | 3A | |
| 开关频率 | 1MHz；2.2MHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS6291x 系列是一组高效率、低噪声和低纹波电流模式同步降压转换器。这些器件非常适合对噪声敏感的应用，通常会使用LDO进行后级稳压，例如高速ADC、时钟和抖动清洁器、串行器、解串器以及雷达应用。
这些器件以2.2 MHz或1 MHz的固定开关频率工作，并且可以与外部时钟同步。为了进一步降低输出电压纹波，集成了环路补偿，可与可选的第二级铁氧体磁珠L-C滤波器一起工作，从而实现低于10 μVRMS的输出电压纹波。通过在NR/SS引脚连接电容来滤波内部电压参考，可以达到类似于低噪声LDO的低频噪声水平。可选的扩频调制方案将DC/DC开关频率扩展到更宽的范围，从而降低了混合杂散。
应用领域
- 电信基础设施
- 测试和测量
- 医疗
