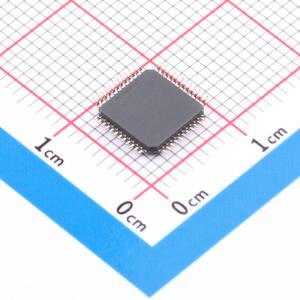

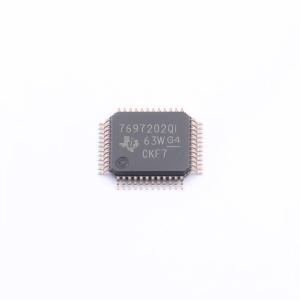

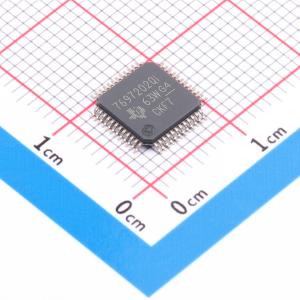

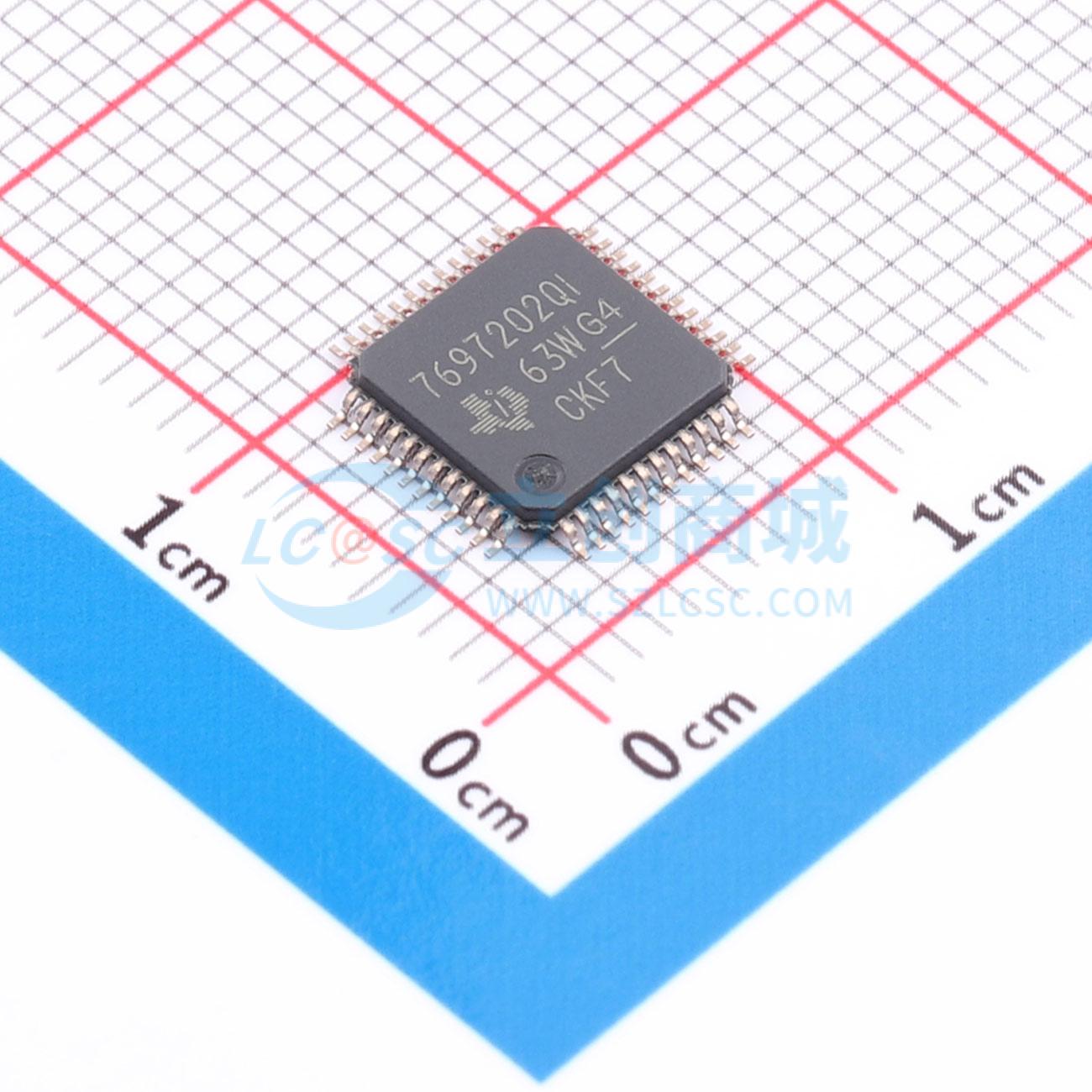

温馨提醒：图片仅供参考，商品以实物为准
BQ7697202QPFBRQ1
BQ7697202QPFBRQ1
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- BQ7697202QPFBRQ1
- 商品编号
- C55046723
- 商品封装
- TQFP-48(7x7)
- 包装方式
- 编带
- 商品毛重
- 1.88克(g)
商品参数
参数完善中
商品概述
Texas Instruments BQ76972-Q1是一款高集成度、高精度汽车级电池监测与保护器件，适用于3节至16节锂离子、锂聚合物、LiFePO4电池以及超级电容组。该器件包含高精度监测系统、高度可配置的保护子系统，支持自主或主机控制电芯平衡。器件集成了高边电荷泵NFET驱动器、供外部系统使用的双可编程LDO，以及支持400kHz I2C、SPI和HDQ单总线标准的主机通信外设。BQ76972-Q1采用48引脚TQFP封装。
商品特性
- 符合AEC-Q100汽车应用等级
- 支持3节至16节电芯的电池和超级电容监测
- 电芯电压测量精度为±3.0mV
- 集成用于高边NFET保护的电荷泵，支持可选自主恢复
- 包含丰富的保护功能，涵盖电压、温度、电流和内部诊断
- 内置两个独立ADC
- 支持电流和电压同时采样
- 高精度库仑计数器，输入偏移误差低
- 支持宽范围电流应用，检测电阻两端测量范围为±200mV
- 集成二次化学保险丝驱动保护
- 支持自主或主机控制电芯平衡
- 提供多种功耗模式（典型电池组工作范围条件下）:NORMAL模式286μA；多种SLEEP模式选项:24μA至41μA；多种DEEPSLEEP模式选项:9μA至10μA；SHUTDOWN模式:1μA
- 电芯连接及部分额外引脚耐高压达85V
- 生产线上可承受任意顺序的电芯连接
- 支持通过内部传感器以及最多九个外部热敏电阻进行温度检测
- 集成可由客户在生产线编程的一次可编程（OTP）存储器
- 通信接口选项包括400kHz I2C、SPI和HDQ单总线接口
- 内置双可编程LDO，可供外部系统使用
- 采用48引脚TQFP (PFB) 封装
应用领域
- 48V电动汽车辅助电池
- 电动自行车、电动踏板车和轻型电动车（LEV）
- 储能系统
- 电池备份单元（BBU）
- 超级电容监测与平衡
- 民用无人机
- 其他工业电池组（≥10S）
