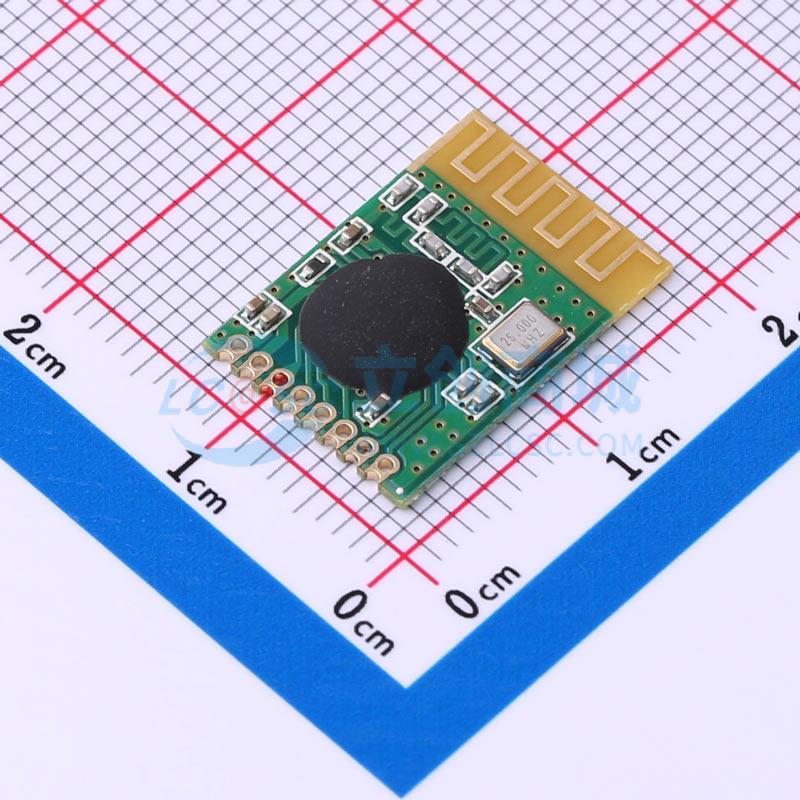

DL-24TR-2.4G
2.4g模块 cc2500
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 基于TI-Chipcon的CC2500无线收发芯片设计，是一款紧凑、经济高效的远程无线收发模块，广泛应用于智能家居、玩具航模和近距离数据传输控制领域。灵敏度高达 -98dBm，最大传输速率高达 500Kbps，输出功率通过寄存器配置范围为 -30dBm 至 +1dBm。该模块集成了所有射频相关设备，并配有PCB板载天线，无需额外配置天线即可获得出色的射频性能。此模块使用标准8PIN输出。在应用中可有效设置RSSI和低功耗模式以降低成本。可直接轻松开发性能稳定、可靠性高的无线产品，无需深入了解射频电路设计，可极大缩短开发周期。
- 品牌名称
- DreamLNK(骏晔科技)
- 商品型号
- DL-24TR-2.4G
- 商品编号
- C5188792
- 商品封装
- SMD
- 包装方式
- 托盘
- 商品毛重
- 0.802克(g)
商品参数
参数完善中
商品概述
DL-24TR-2.4G/DL-24D8A-C基于CC2500无线收发芯片设计，是一款体积小巧、性价比高、远距离的无线收发模块。该2.4G模块广泛应用于智能家居、玩具航模、近距离数传控制领域。灵敏度可以达到 -98dbm，最高传输速率达到500Kbps，输出功率通过寄存器配置范围 -30dbm至 +1dbm。模块集成了所有射频相关器件，并有PCB板载天线，不需再配置天线即可获得很好的射频性能。 用户不需要对射频电路设计深入了解，就可以使用本模块轻松开发出性能稳定、可靠性高的无线产品，缩短开发周期。模块采用标准8PIN输出，应用中可有效设置RSSI、低功耗工作等模式，为用户降低系统成本。 DL-24TR-2.4G由于黑胶和里面的绑线热胀系数不同，绑定模块需要人工焊接。 DL-24D8A-C是用封装片设计生产，可以用于机贴。
商品特性
- 中心频率为2433MHz，可工作于2400~2483.5MHz范围内
- 最大输出功率为 +1dBm，空旷地传输距离100米以上
- 高接收灵敏度，可达 -105dBm（2.4Kbps）
- 支持GFSK/OOK/2-FSK/ASK/MSK调制方式，可编程控制
- 通讯速率1.2~500Kbs，可编程配置
- 独立的64byte发射/接收数据缓冲区
- 内置CRC校验，确保数据可靠传输
- 支持载波侦听功能
- 数字RSSI输出
- 低功耗，接收电流 < 15Ma，发射电流 < 25mA
- 具有低功耗工作模式，功耗 < 2uA
- WOR功能可设置待机和接收状态切换时间以降低功耗
- 集成温度传感器
- 4线SPI接口，通用性强
- 供电电压：1.8~3.6V DC
应用领域
- 物流跟踪、仓库巡视、电子标签等
- 替代232、485进行无线数据通讯
- 工业仪器仪表无线数据采集和控制
- AMR(水、电、煤气)三表集抄
- 建筑物与住宅（智能家居）控制
- 电子消费类产品无线遥控
- 无线报警与安全系统
- 无线传感器网络
