温馨提醒：图片仅供参考，商品以实物为准

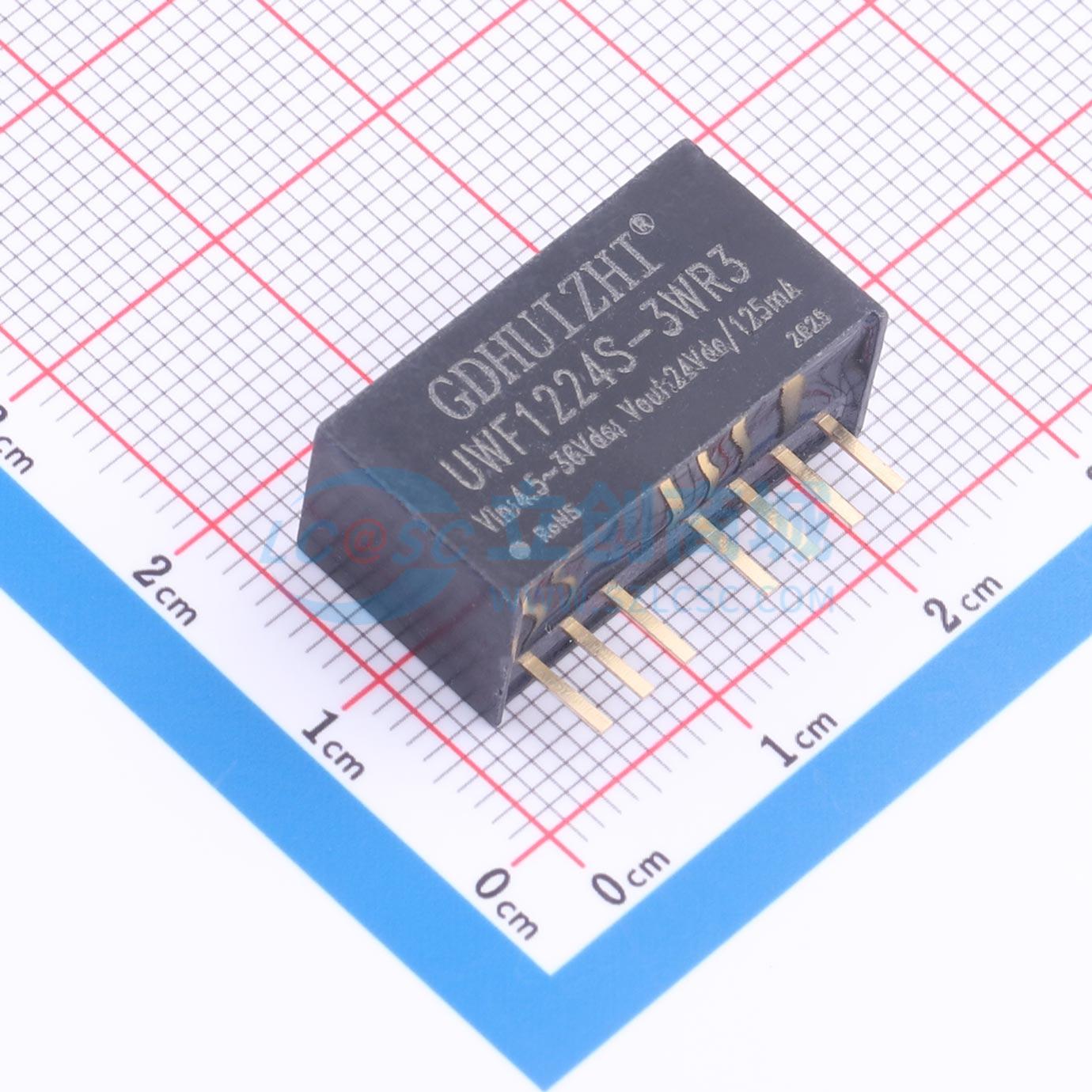

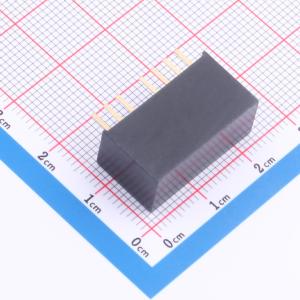

UWF1224S-3WR3
UWF1224S-3WR3
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 3W,DC-DC隔离电源模块,输入范围：4.5VDC~36VDC,输出24V/125mA,隔离电压3000VDC；8:1超宽输入电压，效率高，工作温度范围：-40℃ ~+ 85℃，输入欠压保护、输出短路保护、过流保护机制;输出纹波低，PCB板直插安装;应用领域：电力、工控、通信、物联网、汽车等。
- 品牌名称
- GDHUIZHI(汇智)
- 商品型号
- UWF1224S-3WR3
- 商品编号
- C55020042
- 商品封装
- SIP,22x9.5mm
- 包装方式
- 管装
- 商品毛重
- 6.45克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 输出功率 | 3W | |
| 工作电压(Vin) | 4.5V~36V | |
| 转换效率 | 79% | |
| 输出电压(Vout) | 24V | |
| 输出电流(最大值) | 125mA | |
| 最大容性负载 | 10uF | |
| 隔离电压(Vrms) | 3kV |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 过流保护；欠压保护；短路保护；过压保护；过热保护 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 250kHz | |
| 静态电流 | 8mA | |
| 纹波噪声 | 100mVp-p | |
| 长度 | 22mm | |
| 宽度 | 9.5mm | |
| 高度 | 12mm |
