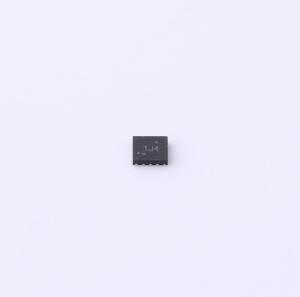

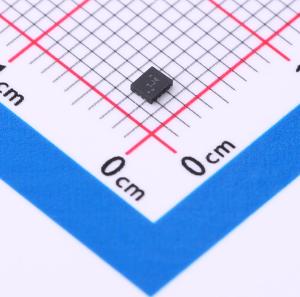

温馨提醒：图片仅供参考，商品以实物为准

TXU0104RUTR

4位定向电压电平转换器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款 4 位双电源同相定向电压电平转换器件。Ax 引脚以 VCCA 逻辑电平为基准，OE 引脚可以 VCCA 或 VCCB 逻辑电平为基准，Bx 引脚以 VCCB 逻辑电平为基准。A 端口和 B 端口都能接受 1.1V 至 5.5V 的输入电压范围。当 OE 相对于任一电源设为高电平时，可进行从 A 到 B 或从 B 到 A 的定向数据传输。OE 设为低电平时，所有输出引脚均处于高阻抗状态。
品牌名称: TI(德州仪器)
商品型号: TXU0104RUTR
商品编号: C5187176
商品封装: UQFN-12(1.7x2)
包装方式: 编带
商品毛重: 0.015克(g)

商品参数

	属性	参数值
	输出类型	三态
	工作温度	-40℃~+125℃
	功能特性	断电保护；输出使能高阻；集成上拉电阻
	灌电流(IOL)	-
	拉电流(IOH)	-
	接口类型	JTAG；SPI；UART
	芯片类型	电平转换器

商品概述

TXU0104/ TXUN0104 是一款 4 位双电源同相定向电压电平转换器件。Ax 引脚以 VCCA 逻辑电平为基准，OE 引脚可以 VCCA 或 VCCB 逻辑电平为基准，Bx 引脚以 VCCB 逻辑电平为基准。A 端口和 B 端口都能接受 1.1V 至 5.5V 的输入电压范围。当 OE 相对于任一电源设为高电平时，可进行从 A 到 B 或从 B 到 A 的定向数据传输。OE 设为低电平时，所有输出引脚均处于高阻抗状态。TXU0104 和 TXUN0104 之间的区别是 OE 信号分别为高电平有效和低电平有效。

商品特性

完全可配置的双电源轨设计可允许各个端口在 1.1V 至 5.5V 范围内运行
在 3.3V 至 5.0V 范围内, 支持高达 200Mbps 的速率
施密特触发输入可实现慢速和高噪声输入
带集成静态下拉电阻器的输入阻止通道悬空
高驱动强度（在5V时高达12mA）
低功耗，最大值 2.5μA (25℃)，最大值 6μA （-40℃至125℃）
VCC 隔离和 VCC 断开 (Ioff-float) 特性
如果任何一个 VCC 输入低于 100mV 或已断开, 则所有输出均禁用且处于高阻抗状态
Ioff 支持局部省电模式下运行
带有 VCC(MIN) 电路的控制逻辑 (OE) 允许从端口 A 或 B 进行控制
TXU0104 支持高电平有效 OE、TXUN0104 支持低电平有效 OE
引脚排列兼容TXB系列电平转换器
在支持常见应用的其他型号中可用:TXU0204、 TXU0304
工作温度范围为 -40℃ 至 +125℃
闩锁性能超过 100mA, 符合 JESD 78 II 类规范的要求
ESD 保护性能超过 JESD 22 规范要求，2500V人体放电模型，1500V充电器件模型

应用领域

消除缓慢或嘈杂输入信号
驱动指示LED或蜂鸣器
机械开关去抖
通用 I/O 电平转换
推挽电平转换（UART、SPI、JTAG等等）

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	单向
	数据速率	200Mbps
	工作电压(VCCA)	1.08V~5.5V
	工作电压(VCCB)	1.08V~5.5V
	元件数	1
	每个电路通道数	4
