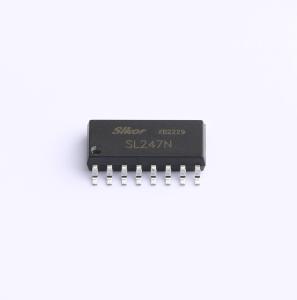

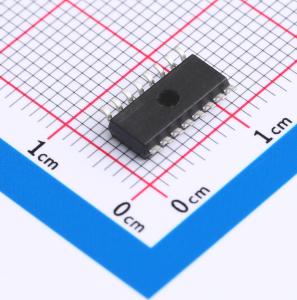

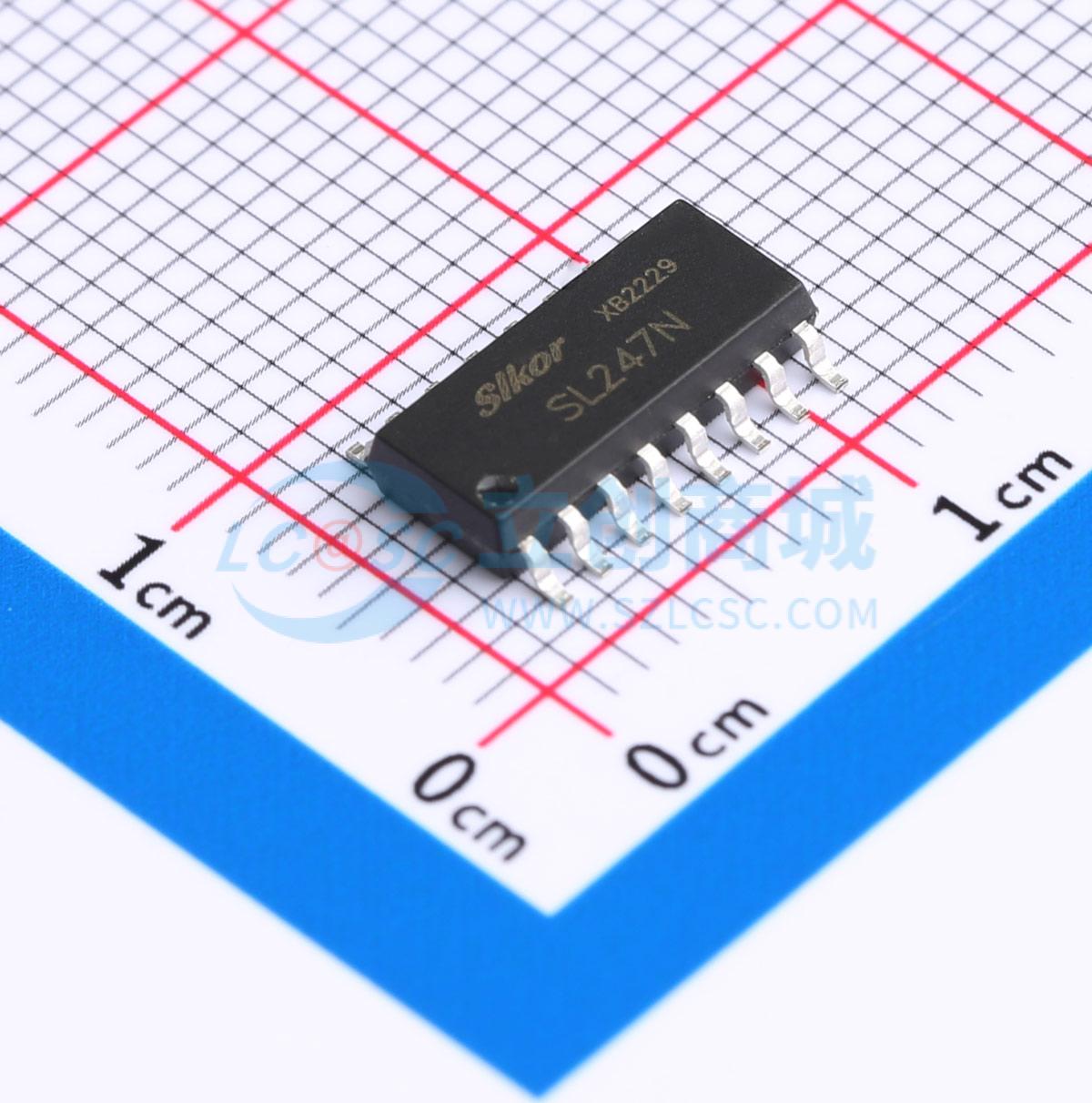

SL247N
DC 3.75kV
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SL247N是一款由发光二极管和光电晶体管组成的光电耦合器。
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SL247N
- 商品编号
- C5186049
- 商品封装
- SSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 4 | |
| 集射极饱和电压(VCE(sat)) | 100mV@1mA,10mA | |
| 上升时间(tr) | 5us@2mA,100Ω | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 正向电流(If) | 50mA |
商品概述
SL247N是一款由发光二极管和光电晶体管组成的光电耦合器。
商品特性
- 电流转换比(CTR)范围：50% ~ 600% (IF = 5mA, VCE = 5V)
- 输入 - 输出隔离电压(Viso = 3750V rms)
- 爬电距离 ≥ 5mm
- 外部电气间隙 ≥ 5mm
- DTI ≥ 0.3mm
应用领域
- DC - DC转换器
- 通讯设备
- 可编程控制器
- 信号传输
