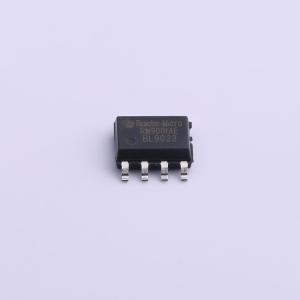

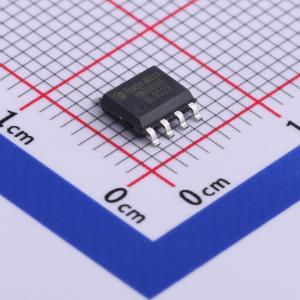

温馨提醒：图片仅供参考，商品以实物为准
RM9001AE
高压线性 LED驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 高压线性
- 商品型号
- RM9001AE
- 商品编号
- C560823
- 商品封装
- ESOP-8
- 包装方式
- 管装
- 商品毛重
- 0.157克(g)
商品参数
参数完善中
商品概述
RM9001AE/AF是一款采用自适应LED三段分段驱动机制的高精度高压线性LED恒流控制芯片，可以灵活设置每段LED串，适应不同地区的市电电压，LED的利用率和总输出流明数高。 RM9001AE/AF可以通过外部电阻调整LED电流，通过控制分段导通LED电流，可以提高整体方案PF并减小THD，THD总谐波<10%。 RM9001AE/AF具备可调节的过温调控功能，可根据不同的应用设置不同的过温调节点。当应用方案输入电压超过应用电压，芯片内部的过温调控功能会降低输出电流，维持整体功率稳定。 RM9001AE/AF芯片具备功率补偿功能，在输出电压升高的情况下，芯片会通过外置补偿电阻调整LED补偿电流保证输入功率基本不变。 RM9001AE是三段恒流芯片可以PIN对PIN替换原有四段芯片方案(如RM9001A)。 RM9001AF是三段恒流芯片，大功率方案并联可以免0R跳线电阻。
商品特性
- 集成700V/600V高压MOS，外围电路简单
- 无需电解电容和磁性元件
- 大功率应用可多芯片可并联应用，RM9001AF不需要0R跳线电阻
- 具备恒功率功能
- 预留DIM调光端口
- 3段LED灯串可以灵活配置
- 输出电流范围在5mA~100mA，且输出电流恒定在设定值
- LED电流可外部设定，电流精度高
- 采用ESOP8封装
应用领域
- 投光灯，泛光灯等大功率LED照明
- LED球泡灯、射灯等
- 其它LED照明
