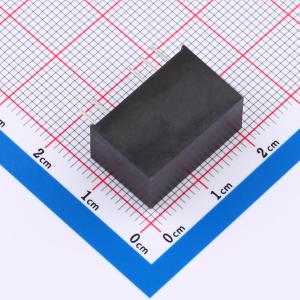

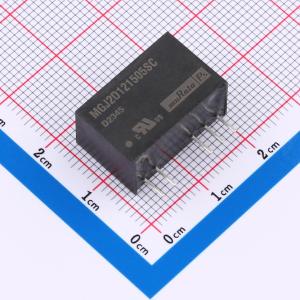

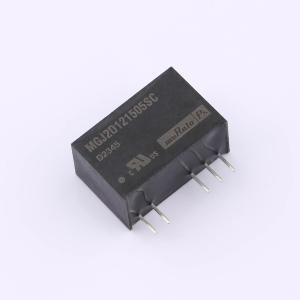

温馨提醒：图片仅供参考，商品以实物为准

MGJ2D121505SC

5.2kV直流隔离，2W栅极驱动DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 适用于为桥接电路中的 IGBT 和 Mosfet 的“高端”和“低端”栅极驱动电路供电。不对称输出电压的选择可实现最佳驱动电平，以实现最佳系统效率和 EMI。具有高隔离和 dv/dt 特性，适用于电机驱动器和逆变器中常见的桥接电路，工业级温度额定值和结构确保了长使用寿命和可靠性。
品牌名称: muRata(村田)
商品型号: MGJ2D121505SC
商品编号: C5185187
商品封装: SIP-5
包装方式: 管装
商品毛重: 5克(g)

商品参数

商品概述

MGJ2 系列 DC-DC 转换器非常适合为桥式电路中 IGBT 和 Mosfet 的“高端”和“低端”栅极驱动电路供电。非对称输出电压的选择可提供最佳驱动电平，以实现最佳系统效率和降低电磁干扰（EMI）。MGJ2 系列具有高隔离和高 dv/dt 特性，这是电机驱动器和逆变器中常用桥式电路的常见要求。同时，MGJ2 工业级的温度额定值和结构设计确保了长使用寿命和高可靠性。

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	隔离电源模块
	输出通道数	2
	输出功率	2W
	工作电压(Vin)	10.8V~13.2V
	转换效率	80%
	输出电压(Vout)	-5V；15V
	输出电流(最大值)	40mA；80mA

	属性	参数值
	隔离电压(Vrms)	5.2kV
	特性	短路保护
	工作温度	-40℃~+100℃
	开关频率	45kHz
	长度	19.5mm
	宽度	9.8mm
	高度	12.5mm
