温馨提醒：图片仅供参考，商品以实物为准

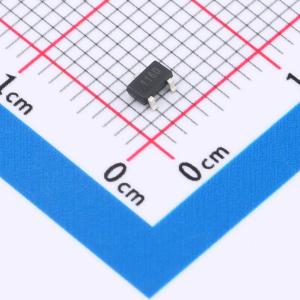

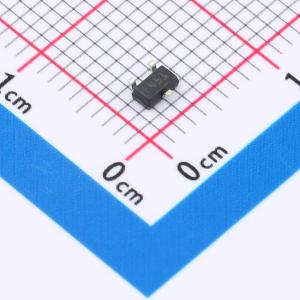

2STR1160
NPN 电流:1A 电压:60V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 低压快速切换NPN功率晶体管
- 品牌名称
- ST(意法半导体)
- 商品型号
- 2STR1160
- 商品编号
- C5184081
- 商品封装
- SOT-23-3
- 包装方式
- 编带
- 商品毛重
- 0.0355克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | NPN | |
| 集电极电流(Ic) | 1A | |
| 集射极击穿电压(Vceo) | 60V | |
| 耗散功率(Pd) | 500mW |
| 属性 | 参数值 | |
|---|---|---|
| 直流电流增益(hFE) | 560 | |
| 集电极截止电流(Icbo) | 100nA | |
| 集射极饱和电压(VCE(sat)) | 430mV | |
| 射基极击穿电压(Vebo) | 5V | |
| 数量 | 1个NPN |
商品概述
该器件是采用新型“PB-HCD”（功率双极型高电流密度）技术制造的NPN晶体管。所得晶体管具有高增益性能和极低的饱和电压。其互补PNP型号为2STR2160。该器件应安装在面积为1 cm²的PCB上。
商品特性
- 极低的集电极-发射极饱和电压
- 高电流增益特性
- 快速开关速度
- 适用于表面贴装电路的微型SOT-23塑料封装
应用领域
- LED
- 电池充电器
- 电机和继电器驱动器
- 电压调节
