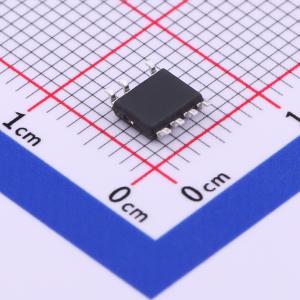

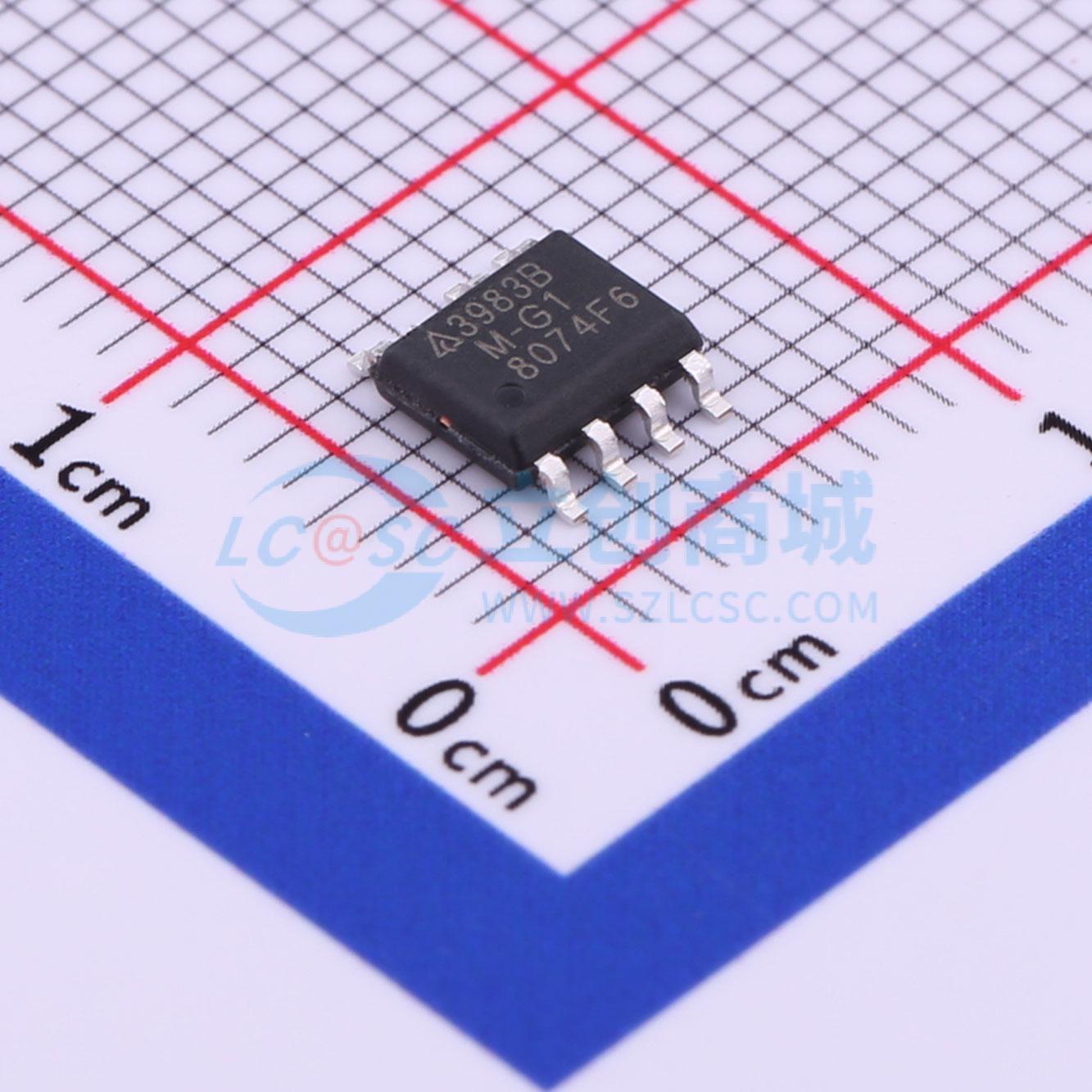

温馨提醒：图片仅供参考，商品以实物为准
AP3983BMTR-G1
高频初级侧电源开关芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 用于离线开关电源的高频初级侧电源开关芯片，内置MOSFET，通过分段脉冲频率调制在不连续导通模式下调节输出电压和电流。
- 品牌名称
- DIODES(美台)
- 商品型号
- AP3983BMTR-G1
- 商品编号
- C560268
- 商品封装
- SO-7
- 包装方式
- 编带
- 商品毛重
- 0.127克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 工作电压 | 25V | |
| 开关频率 | 65kHz | |
| 耗散功率(Pd) | 700mW | |
| 晶体管耐压 | 650V |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 恒压模式(CV)；过热保护(OTP)；恒流模式(CC)；短路保护(SCP)；过压保护(OVP) | |
| 工作温度 | -40℃~+105℃ | |
| 工作模式 | PFM 调制；DCM | |
| 反馈方式 | 原边反馈 |
商品概述
AP3983B/C/D 是一系列用于电源的高频功率开关，具备更高的转换效率、更优的电压和电流精度，以及增强的保护功能。典型应用包括充电器、ADSL 适配器、家电电源、LED 照明电源和 PC 辅助电源。AP3983B/C/D 内置 MOSFET，在不连续导通模式（DCM）下通过分段脉冲频率调制（p - PFM）在初级侧调节输出电压和电流。在 p - PFM 的每个区间内，系统工作频率从重载到轻载呈线性降低，当负载电流等于系统最大输出电流时进入恒流模式。 AP3983B/C/D 具有良好的瞬态特性。通常，对于 5V 应用系统的动态测试，PCB 侧可实现低至 4.3V 的最小电压。 AP3983B/C/D 提供工作频率抖动功能，以改善电源的电磁兼容性（EMC）性能。AP3983B/C/D 还内置了固定的电缆压降补偿和可调的线电压补偿。 AP3983B/C/D 解决方案所需的元件数量更少、尺寸更小，总成本更低。 AP3983B/C 采用 SO - 7 封装。AP3983C/D 采用 PDIP - 7 封装。
商品特性
- 初级侧控制，无需光耦
- 良好的瞬态特性
- 内置 650V BVDSS 的 N 沟道 MOSFET
- 低启动电流：0.2μA（典型值）
- 内部输出电缆压降补偿
- 打嗝功能，增强短路保护
- 良好的过压保护
- 良好的过温保护
- 低成本解决方案
- 完全无铅，符合 RoHS 标准，无卤素和锑。“绿色”器件
应用领域
- 适配器
- 机顶盒
- 辅助电源
- 家电
- LED 驱动器
