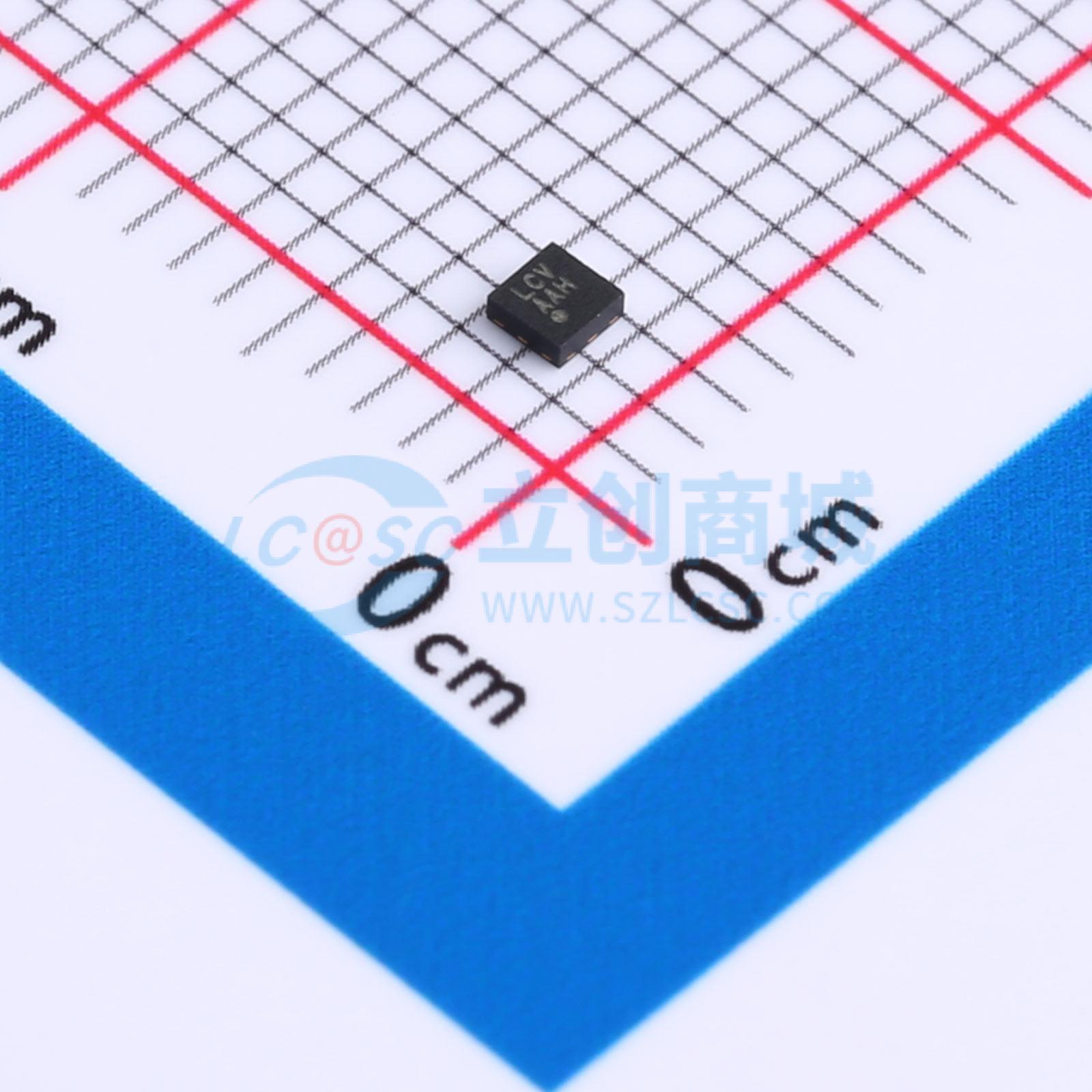

温馨提醒：图片仅供参考，商品以实物为准
AW8010BFCR
超低电磁干扰 RNS 单声道 D类音频放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AW8010B是一款超低电磁干扰（EMI）、具备射频噪声抑制（RNS）功能的单声道无滤波器D类音频放大器。其独特的RNS功能可有效降低射频能量，将射频时分双工（TDD）噪声衰减至客户可接受的听觉水平。AW8010B具备增强型辐射消除（EEE）功能，可大幅降低全带宽范围内的电磁干扰
- 品牌名称
- AWINIC(艾为)
- 商品型号
- AW8010BFCR
- 商品编号
- C5183356
- 商品封装
- FCQFN-9
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 单声道 | |
| 工作电压 | 2.5V~5.5V | |
| 总谐波失真+噪声(THD+N) | 0.008% |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 2.8mA | |
| 工作温度 | -40℃~+85℃ | |
| 电源纹波抑制比(PSRR) | 75dB | |
| 效率 | 85% |
商品概述
AW8010B是一款超低电磁干扰（EMI）、具备射频噪声抑制（RNS）功能的单声道、无滤波器D类音频放大器。独特的RNS功能可有效降低射频能量，抑制射频时分双工（RF TDD）噪声，将其降低至客户可接受的听觉水平。 AW8010B具备增强型辐射消除（EEE）功能，可大幅降低全带宽范围内的电磁干扰。在连接24英寸电缆的情况下，AW8010B在FCC限制下的余量优于20dB。 无滤波器的脉宽调制（PWM）架构和内部增益设置减少了外部元件数量、电路板面积消耗和系统成本，简化了设计。此外，AW8010B的效率超过90%。该器件内置过流和过温保护功能。 AW8010B采用超小型FCQFN 1.5mmx1.5mmx0.55mm-9L封装。其工作温度范围为工业级的-40℃至+85℃。
商品特性
- 增强型辐射消除（EEE）功能，大幅降低全带宽范围内的电磁干扰
- 出色的爆音和咔嗒声抑制
- 射频噪声抑制（RNS）
- 总谐波失真加噪声（THD+N）为0.008%（输出功率Pout = 0.4W，电源电压VDD = 4.2V）
- 无滤波器D类架构
- 效率高达90%
- 高电源抑制比（PSRR）（217Hz时为75dB）
- 低静态电流（2.8mA）
- 低关断电流（<0.1μA）
- 电源电压范围：2.5V~5.5V
- 过流保护
- 过温保护
- 小型FCQFN 1.5mmx1.5mm-9L封装
- 符合RoHS标准的无铅封装
应用领域
- 手机
- MP3/便携式媒体播放器（PMP）、全球定位系统（GPS）
- 数码相框
