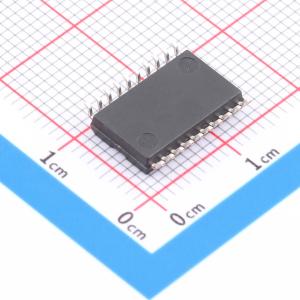

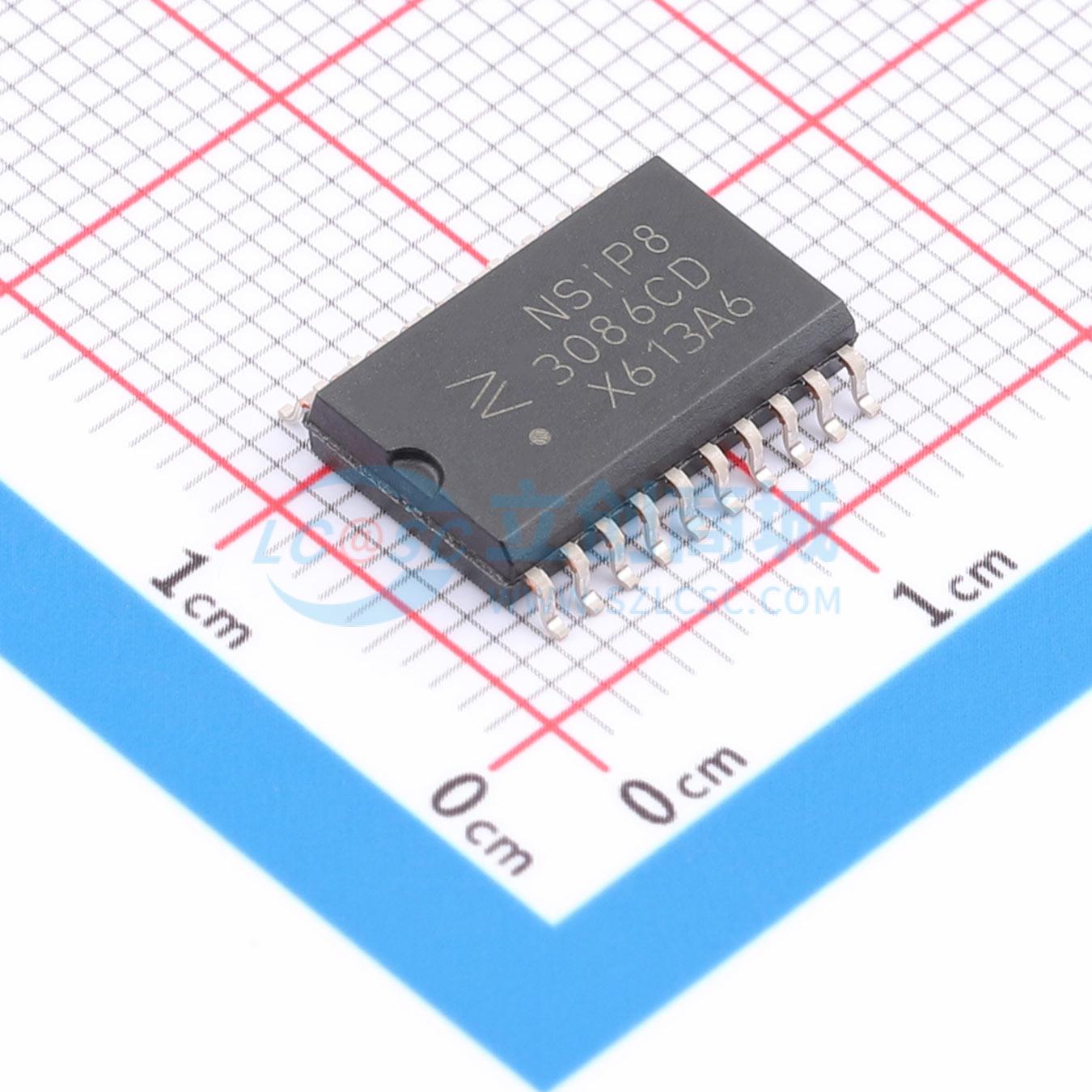

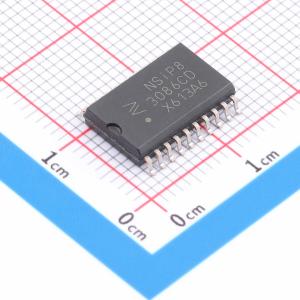

NSIP83086C-DSWTR

带集成DC - DC转换器的信号隔离RS - 485收发器，具备安全认证、高集成度、高可靠性

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: NOVOSENSE(纳芯微)
商品型号: NSIP83086C-DSWTR
商品编号: C5182400
商品封装: SO-20W
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	商品目录	RS-485/RS-422芯片

	属性	参数值
	功能特性	Tx/Rx启用；热关断保护；使能关断；过流保护

商品概述

NSiP83086系列是高可靠性的隔离式全双工RS - 485收发器，集成了DC - DC转换器。NSiP83086的隔离式DC - DC转换器采用片上变压器。反馈PWM信号通过基于纳芯微电容隔离技术的数字隔离器发送到初级侧（隔离器侧1）。NSiP83086系列通过了UL1577安全认证，支持5kVrms的绝缘耐压，高度集成的解决方案有助于简化系统设计并提高可靠性。NSiP83086的总线引脚受到保护，可承受相对于GND2的±8kV系统级ESD。该器件具有故障安全电路，当接收器输入开路或短路时，可保证接收器输出为逻辑高电平。该器件具有96kΩ的输入阻抗，允许总线上最多连接256个收发器。

商品特性

高达5000Vrms的绝缘电压
集成ISO - Power隔离式DC - DC转换器
I/O电压范围支持1.8~5.5V的MCU
电源电压：
- NSiP83086的VDD为4.5V至5.5V
- NSiP83086C和NSiP83086V的VDD为3V至5.5V
- VDDL为1.8V至5.5V
过流和过温保护
高共模瞬态抗扰度（CMTI）：±150kV/μs
数据速率：16Mbps
总线上最多可连接256个收发器
高系统级EMC性能：
- 总线引脚符合IEC61000 - 4 - 2 ±8kV ESD标准
- 其他引脚符合IEC61000 - 4 - 2 ±7kV ESD标准
工作温度：-40℃~105℃
符合RoHS标准的封装：SOW20、SOW16

应用领域

工业自动化系统
隔离式RS - 485通信
智能电表和水表
安全防护监控
