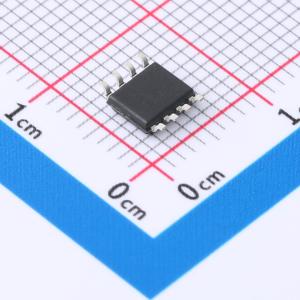

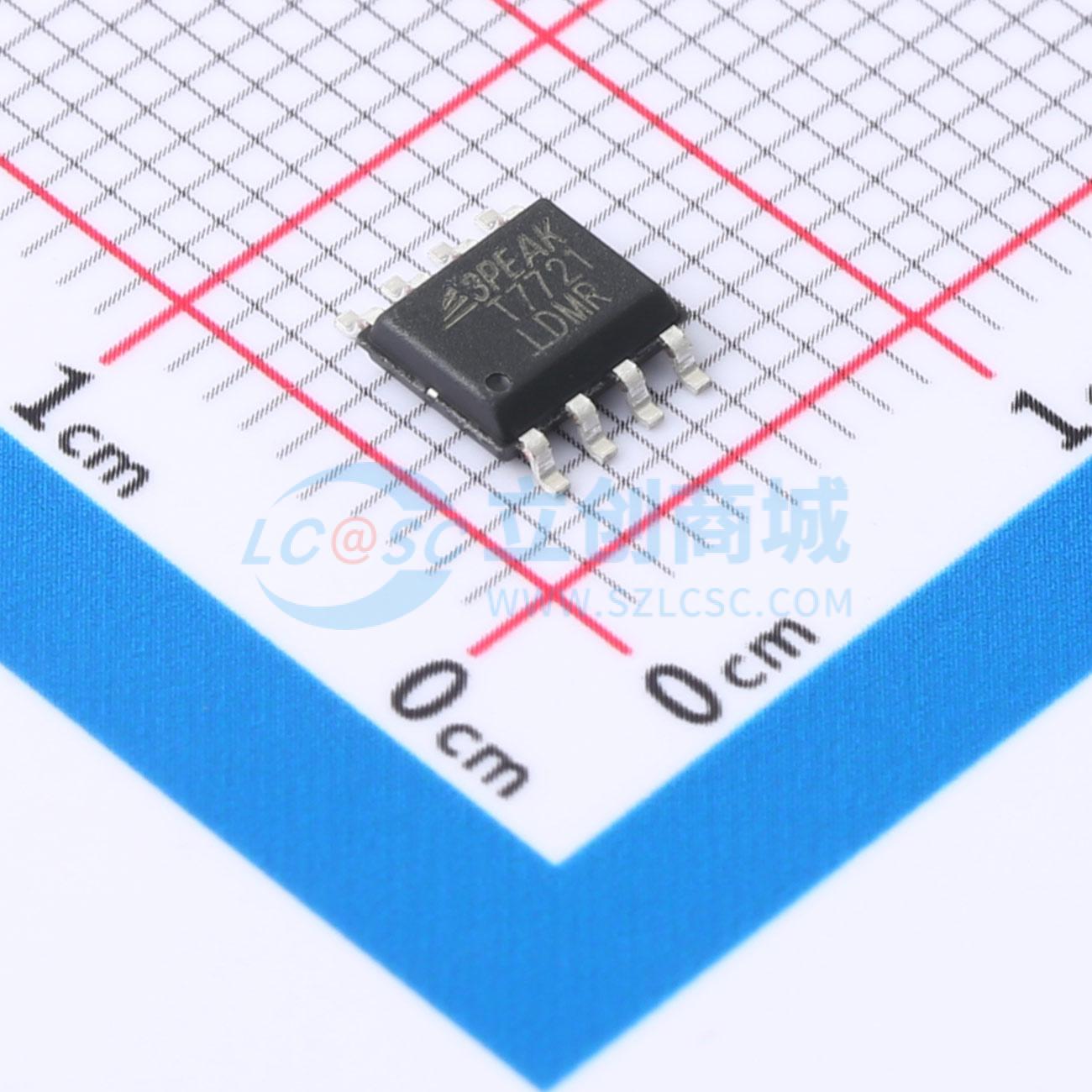

TPT7721-SO1R
双通道增强型数字隔离器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高性能、双通道数字隔离器，UL 1577标准下隔离额定值为5000 VRMS（WSOP封装）、3750 VRMS（SOP封装），还将获得VDE、UL、CSA和CQC认证。 该设备在低功耗下提供高电磁抗扰度和低辐射，同时隔离CMOS或LVCMOS数字I/O。每个隔离通道都有一个逻辑输入和输出缓冲器，由双电容二氧化硅（SiO2）绝缘屏障隔开。TPT7720设备的两个通道方向相同，而TPT7721设备的两个通道方向相反
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPT7721-SO1R
- 商品编号
- C5182314
- 商品封装
- SOP-8-150mil
- 包装方式
- 编带
- 商品毛重
- 0.1115克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 1 | |
| 反向通道数 | 1 | |
| 最大数据速率 | 150Mbps | |
| 默认输出 | 高电平 | |
| 隔离电压(Vrms) | 3750 |
| 属性 | 参数值 | |
|---|---|---|
| CMTI(kV/us) | 150kV/us | |
| 工作温度 | -40℃~+125℃ | |
| 工作电压(VCCA) | 2.25V~5.5V | |
| 工作电压(VCCB) | 2.25V~5.5V | |
| 传播延迟(tpd) | 18ns |
商品概述
TPT772x 器件是高性能双通道数字隔离器，根据 UL 1577 标准，其隔离额定值为 5000 VRMS（WSOP 封装）、3750 VRMS（SOP 封装）。这些器件还将获得 VDE、UL、CSA 和 CQC 认证。 TPT772x 器件在隔离 CMOS 或 LVCMOS 数字输入/输出的同时，能以低功耗实现高电磁抗扰度和低辐射。每个隔离通道都有一个逻辑输入和输出缓冲器，由双电容二氧化硅（SiO2）绝缘屏障隔开。TPT7720 器件的两个通道方向相同，而 TPT7721 器件的两个通道方向相反。在输入电源或信号丢失的情况下，后缀为 F 的器件默认输出为低电平，无后缀 F 的器件默认输出为高电平。 这些器件与隔离电源配合使用，有助于防止数据总线上（如 RS - 485、RS - 232 和 CAN）的噪声电流损坏敏感电路。通过创新的芯片设计和布局技术，TPT772x 器件的电磁兼容性得到显著增强，便于满足系统级 ESD、EFT、浪涌和辐射要求。 TPT772x 系列提供 SOP8、WSOP8 和 WSOP16 封装，工作温度范围为 -40℃ 至 +125℃。
商品特性
- 高达 150 Mbps 数据速率
- 3.75 kV RMS 隔离额定值（SOP8）
- 9.6 kV 浪涌能力（SOP8）
- 典型 ±150 kV/μs 共模瞬态抗扰度
- 低功耗，典型值为 1 Mbps 时每通道 3 mA
- 低传播延迟：典型值 12 ns
- 宽电源范围：2.25 V 至 5.5 V
- 默认输出低电平（TPT7720F）和高电平（TPT7720）
- 宽温度范围：-40℃ 至 +125℃
- SOP8 和宽体 SOIC（WSOP16、WSOP8）
- ESD 保护超过 JESD 22 人体模型 ±6 kV、带电器件模型 ±1.5 kV
- 安全相关认证（正在进行中）：
- 根据 DIN VDE V 0884 - 11:2017 - 01 的 VDE 加强绝缘
- 根据 UL 1577 的 3000 Vrms（SOP8）隔离额定值
- 根据 IEC 60950 - 1、IEC 62368 - 1 和 IEC 60601 - 1 终端设备标准的 CSA 认证
- 根据 EN 60950 - 1 和 EN 61010 - 1 的 TUV 认证
- 根据 GB4943.1 - 2011 的 CQC 认证
应用领域
- 工业自动化
- 电机控制
- 电源
- 隔离接口和通用隔离
