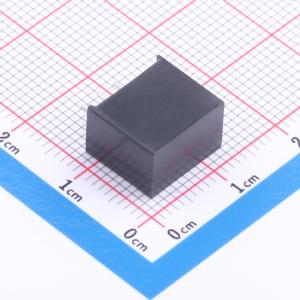

温馨提醒：图片仅供参考，商品以实物为准

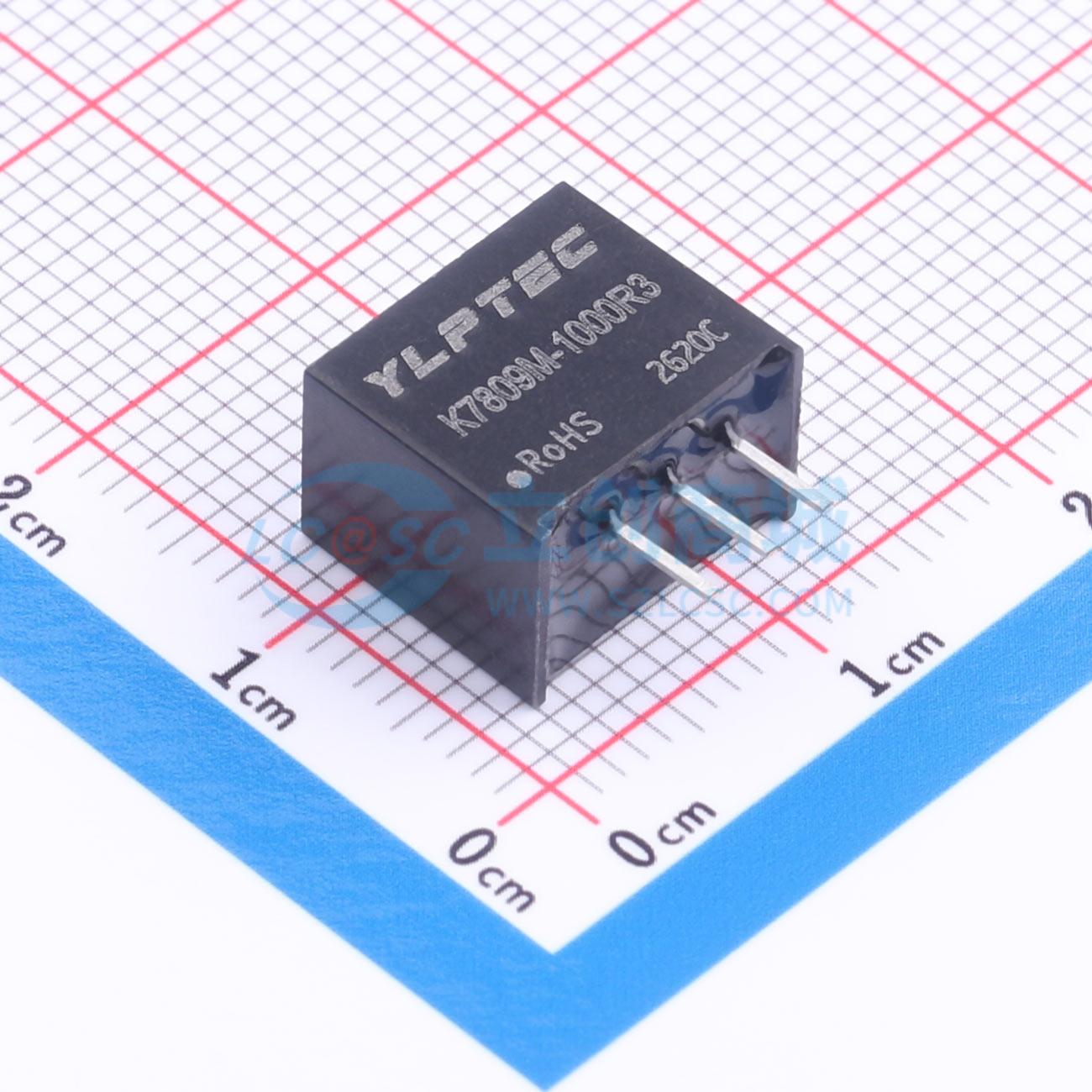

K7809M-1000R3
K7809M-1000R3
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- YLPTEC(易川)
- 商品型号
- K7809M-1000R3
- 商品编号
- C54900074
- 商品封装
- SIP,11.6x7.5mm
- 包装方式
- 管装
- 商品毛重
- 2.963636克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 类型 | 塑封型 | |
| 功能类型 | 降压型 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 12V~36V | |
| 转换效率 | 90%；95% | |
| 输出电压(Vout) | 9V | |
| 输出电压精度 | ±1% | |
| 输出电流(最大值) | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流 | 300uA | |
| 纹波噪声 | 50mVp-p | |
| 开关频率 | 850kHz | |
| 最大容性负载 | 1000uF | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 11.6mm | |
| 宽度 | 7.5mm | |
| 高度 | 10.2mm |
商品概述
宽压输入非隔离稳压输出 （三端开关式稳压器）。此系列模块电源是三端开关式稳压器，它效率高、损耗小、发热量低，无需加散热片，可稳定可靠地工作。它弥补了以往三端线性稳压器效率低，发热量大的缺陷，是目前三端线性稳压器的完美替代品，广泛应用于工控系统电源、电力监控系统电源、仪器仪表电源等电源系统。
商品特性
- 封装形式：工业标准SIP - 3封装
- 宽输入电压范围：6 - 36VDC
- 高转换效率（高达97%）
- 低空载电流：0.3mA(typ)
- 引脚兼容LM78xx系列三端线性稳压器
- 输出短路保护（自恢复）
- 工作温度：-40°C ~ +85°C
应用领域
- 电力
- 工控
- 通信
- 物联网
- 汽车
- 轨道交通
- 工控系统电源
- 电力监控系统电源
- 仪器仪表电源
