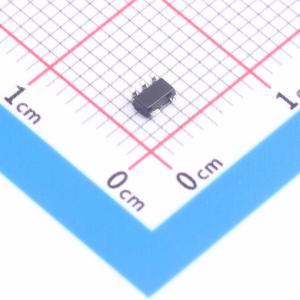

AiP8180B4GB235.TR

AiP8181与AiP8180是宽带宽、零漂移、双向电流检测放大器。该电路可在-0.2V~30V共模电压下感应分流电阻器上的电压降。电路集成有一个匹配的电阻器增益网络，具有四个固定增益选项：20 V/V、50 V/V、100 V/V与200 V/V。电路由2.7V至5.5V的单个电源供电，最大电源电流为260μA。

• 轨对轨输出
• 失调电压：±150μV（最大值），VCM=0V；±500μV（最大值），VCM=12V
• 增益误差：±1%（最大值）
• 失调漂移：1μV/℃（最大值）
• 增益漂移：20ppm/℃（最大值）
• 输出电压增益：20V/V、50V/V、100V/V、200V/V
• 高带宽：350kHz
• 封装形式：SOT23-6（AiP8181）、SOT23-5（AiP8180）

• 电池监控
• 电源管理
• 过流检测
