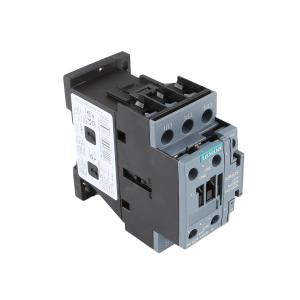

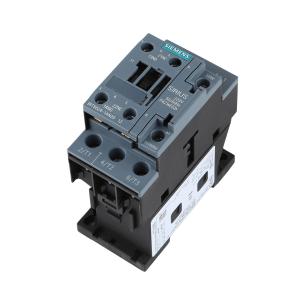

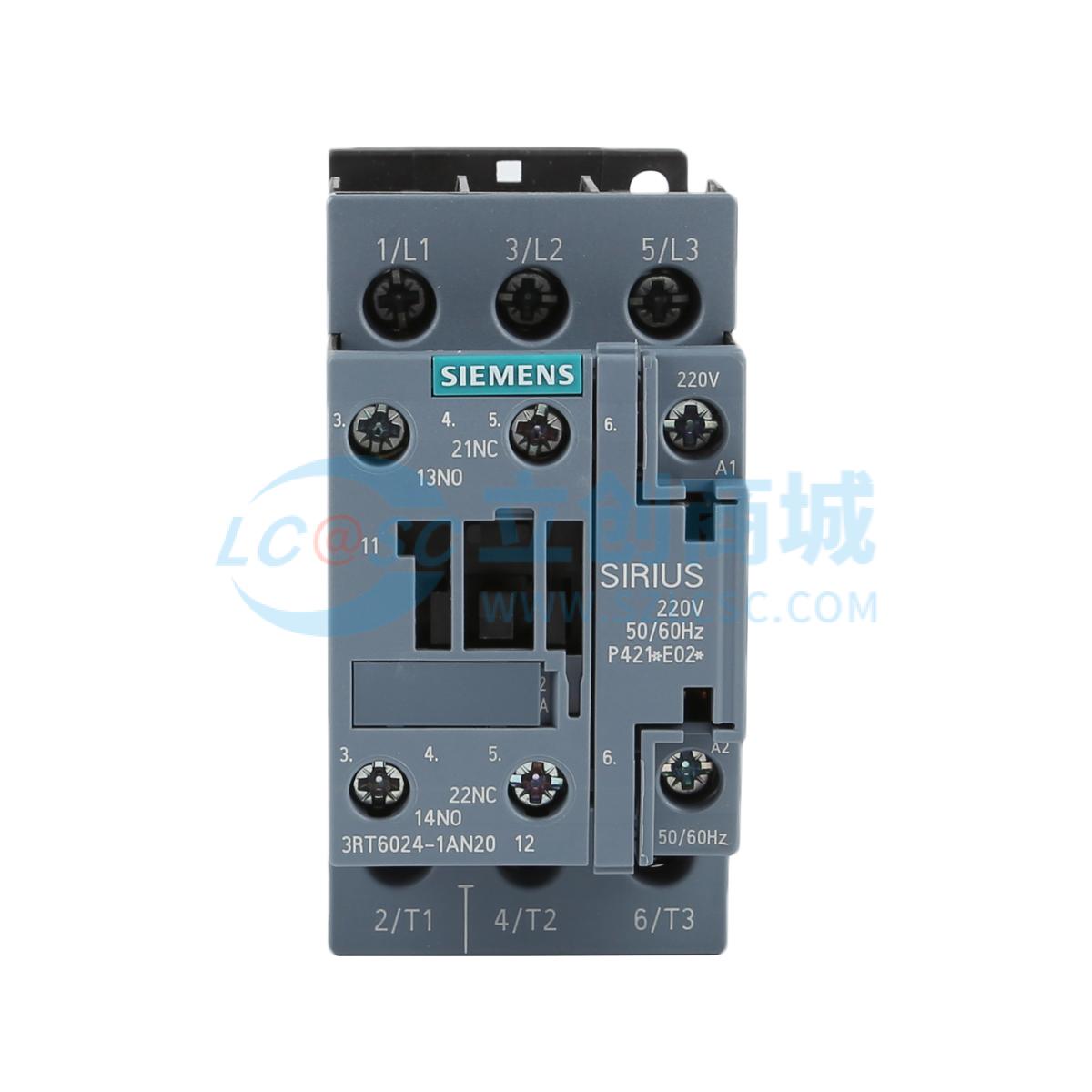

SIEMENS(德国西门子)接触器AC220V 50/60HZ 12A 1NO/1NC3RT6024-1AN20
- 工业品
价格：￥63.42价格含税（税率13%）
- 品牌名称
- SIEMENS(德国西门子)
- 商品型号
- 3RT6024-1AN20
- 商品编号
- C5181745
- 商品毛重
390克(g)
广东仓0
购买数量
个
(1个/盒，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
品牌与型号：德国西门子（SIEMENS）出品，型号为3RT6024-1AN20，属于SIRIUS系列接触器。
1
触点配置：主触头为3极（3P），辅助触点配置为1个常开触点（NO）+1个常闭触点（NC），可满足多回路控制、联锁等功能需求。
2
电气参数：线圈电压为AC220V（适配50/60Hz电源）；额定工作电流随使用类别变化，AC-1（电阻负载）时40A（环境温度40℃）/35A（60℃），AC-3（电机负载，400V）时12A（对应5.5kW电机控制）；绝缘电压额定值690V，抗冲击电压能力达6kV，保障电气安全。
3
寿命与可靠性：机械寿命（转换周期）达10,000,000次，带辅助开关的电寿命同样为10,000,000次；接触可靠性高，每亿次操作接触磨损量为17V·1mA。
4
防护与认证：防护等级IP20，可防止手指直接触摸带电部件；通过CE、CCC、UL、CSA、EAC、RCM等多项国际认证，满足全球多地电气规范要求。
5

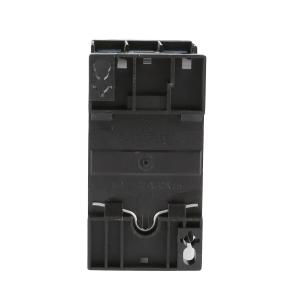

安装与接线：支持DIN导轨（35mm安装轨）和螺钉固定两种安装方式；接线采用螺栓连接，主触头可适配线径范围为2x(1…2.5mm²)至1x10mm²等，接线灵活。
6
环境适应性：运行环境温度范围-25~+60℃，存放温度-55~+80℃，安装高度≤2000m，污染等级≤3级的环境下均可稳定使用。
使用场景 APPLICATIONS
1
电机控制：适用于AC-3使用类别，可直接起动、停止400V下5.5kW的三相异步电机，也可用于星-三角启动、正反转控制等电机调速或切换场景，如生产线电机、风机、泵类设备的控制。
2
电容与电磁负载控制：支持AC-5a/b（电磁负载）、AC-6a/b（电容负载）使用类别，可用于电容投切（无功补偿）、电磁铁、电磁阀门等设备的开关控制。
3
工业自动化：在PLC、DCS等自动化控制系统中，作为执行元件实现电路的通断、切换与联锁，如电梯、数控机床、自动化生产线的逻辑控制。
4
配电与电力控制：用于电阻负载（AC-1，如加热器、照明）、混合负载（AC-4）的开关控制，适配不同功率负载（如AC-1时230V下13.3kW，400V下23kW），可作为配电系统的开关元件。
5
机电设备：在机电一体化设备、电梯控制柜、风机控制箱等设备中，实现电路的切换与保护，配合过载继电器、熔断器等组成完整的控制与保护回路。
注意事项 PRECAUTIONS
1
环境限制：运行环境温度需控制在-25~+60℃，存放温度-55~+80℃，安装高度不超过2000m，污染等级≤3级，避免在粉尘、液体喷溅（超过IP20防护）的恶劣环境使用。
2
电压与负载匹配：线圈电压必须为AC220V 50/60Hz，使用前需确认负载类型（AC-1/3/4等），选择对应额定电流（如电机负载选AC-3类别，电阻负载选AC-1），避免过载。
3
安装与接线：安装可采用DIN导轨（35mm）或螺钉固定，接线需使用螺栓连接，线径需符合要求（主触头线径范围2x(1…2.5mm²)至1x10mm²等），确保连接牢固，防止松动打火。
4
保护配合：过载或短路时需配合熔断器（如gI-gG NH系列），熔断器规格根据负载类型（类型1需63A，类型2需25A）选择，辅助开关保护需用10A熔断器，确保故障时及时切断电路。
5
操作与维护：定期检查触点磨损（每亿次操作接触磨损17V·1mA），维护时需断电操作，防止触电；开关频率需符合要求（AC-1时1000次/小时，AC-3时1000次/小时，AC-4时300次/小时），避免频繁操作导致触点过热或损坏。
6
认证与合规：产品通过多项国际认证，使用时需符合当地电气规范，确保安装、接线、负载配置符合认证要求，避免违规使用。
