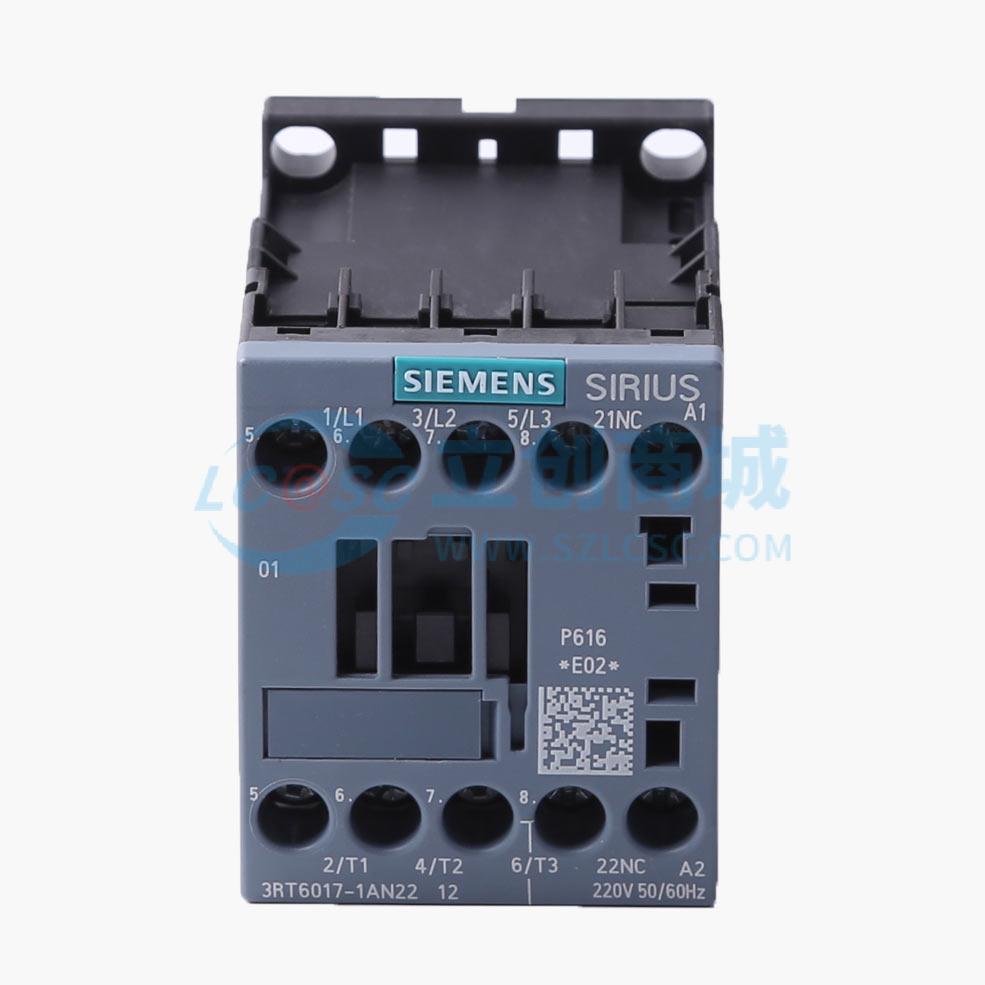

SIEMENS(德国西门子)接触器AC220V 50/60HZ 12A 1NC3RT6017-1AN22

工业品

价格：￥12.634

原价：￥ 63.17

品牌名称: SIEMENS(德国西门子)
商品型号: 3RT6017-1AN22
商品编号: C5181744
商品毛重: 220克(g)

广东仓1

购买数量

个

(1个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交0单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

品牌与系列：德国西门子（SIEMENS）出品，属于SIRIUS系列，型号3RT6017-1AN22，品质可靠，技术成熟。

1 电气参数：线圈电压为AC220V（适配50/60Hz电源），主电路极数3P，主触头配置为3常开（NO）、0常闭（NC）；辅助触头配置为1常闭（NC）、0常开（NO）。绝缘电压额定值690V，抗冲击电压能力达6kV，针对变流器最大允许电压400V，满足多种工业用电场景的绝缘与耐压要求。

2 负载与电流：AC-1使用类别下，690V时工作电流可达22A（环境温度40℃）、20A（60℃）；AC-3使用类别下，230V时额定功率3kW，400V/690V时均为5.5kW，可稳定控制三相交流电机（460/480V时输出机械功率7.5hp），适配不同功率的电机驱动需求。

3 机械与寿命：机械使用寿命（转换周期）方面，接触器本体可达30,000,000次，带辅助开关的接触器可达10,000,000次；耐冲击性出色，AC时耐冲击性（方波冲击）为7.3g/5ms、4.7g/10ms，正弦冲击为11.4g/5ms、7.3g/10ms，可适应工业环境中的机械振动。

4 环境适应性：安装高度最大值2000m，运行环境温度范围-25~+60℃，存放温度范围-55~+80℃，污染程度3级，可在高海拔、宽温域、多尘的工业场景（如矿山、化工、电力设施）中稳定工作。

5 结构与接线：尺寸规格为S00，接线端子采用螺栓连接（主电路、辅助/控制电路均支持），主触头可连接的导线截面类型丰富，包括2x(0.5~1.5mm²)、2x(0.75~2.5mm²)、2x4mm²的单芯/多芯线、带电缆末端加工线，以及2x(20~16)、2x(18~14)、2x12的AWG导线；辅助触头导线连接类型与主触头一致，安装方式支持DIN导轨（符合EN 50022的35mm安装导轨）、并排装配，紧固类型为标准螺丝紧固与扣接，适配多种安装场景。

6 安全与认证：防护等级IP20，正面防接触保护符合IEC 60529，可防止手指从正面垂直触摸时接触带电部件；通过CSA、CCC、UL、EAC、RCM等国际认证，RoHS指令（日期09/01/2012）合规，接触可靠性达每亿次操作转换仅一次接触故障（17V、1mA条件下），确保电气安全与环保合规。

使用场景 APPLICATIONS

工业电机控制：适用于AC-3、AC-1等使用类别，可直接起动、控制三相异步电动机（如功率7.5hp的460/480V电机），广泛应用于风机、水泵、传送带、机床等设备的电机驱动回路，实现电机的启停、正反转（需配合外围电路）控制，满足机电设备、电机系统的动力切换需求。

1 配电与自动化系统：作为低压配电系统的核心控制元件，用于电路切换、联锁控制，适配PLC、DCS等自动化控制系统，实现远程控制、程序逻辑控制（如生产线的工序切换、设备联锁保护），也可用于电容回路的投切控制，提升配电系统的自动化程度。

2 恶劣环境应用：凭借2000m的安装高度适配性、-25~+60℃的运行温度范围，可部署于户外电站、高海拔矿区、化工车间等环境，在污染程度3级（多尘、轻度腐蚀）的场景中稳定工作，保障设备可靠运行。

3 合规性应用：因通过CSA、CCC、UL等多项国际认证，且RoHS合规，适用于对电气安全、环保要求严格的区域（如欧盟、国内环保园区），可作为出口设备、高端工业装备的控制元件，满足不同地区的认证与环保标准。

注意事项 PRECAUTIONS

安装规范：安装前需确认安装环境的温度、海拔、污染程度符合产品参数（运行温度-25~+60℃、存放-55~+80℃，安装高度≤2000m，污染程度≤3级）；安装方式需严格遵循DIN导轨安装要求（符合EN 50022的35mm导轨）或并排装配规范，紧固螺丝需按标准扭矩拧紧，避免松动导致接触不良。

1 接线要求：接线前需断电并确认电路无残留电压，主电路、控制电路、辅助电路需严格对应端子标识（如L1/L2/L3、T1/T2/T3、A1/A2、21/22等）连接，导线截面需与端子适配（参考产品导线连接规格），AWG导线需按线规对应，避免过载或接触不良。

2 保护配合：主电路短路保护需根据负载类型选择熔断器（相类型1推荐gI/gG NH 3NA、DIAZED 5SB、NEOZED 5SE:35A；相类型2推荐gI/gG NH 3NA、DIAZED 5SB、NEOZED 5SE:20A；辅助开关保护推荐gG:10A），确保过流时快速切断电路；过载保护需配合热继电器（需另行选型），避免电机过载导致接触器损坏。

3 寿命与维护：机械寿命有限（本体3000万次、带辅助开关1000万次），使用中需监控开关频率（AC-1≤1000次/小时、AC-3≤750次/小时等），避免超频率运行；定期检查触头磨损情况（主触头、辅助触头），若出现烧蚀、变形需及时更换，维护时需断电并做好绝缘防护。

4 认证与合规：使用时需确保应用场景符合产品认证范围（如CCC认证适用于国内市场），保留产品认证文件、技术手册，便于审计或故障排查；RoHS合规产品需避免在禁用RoHS物质的环境中违规拆解，确保环保合规。
