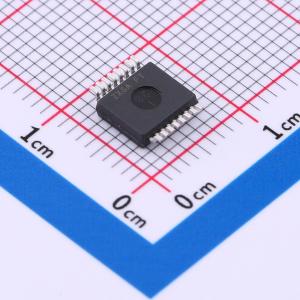

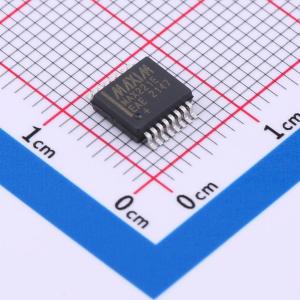

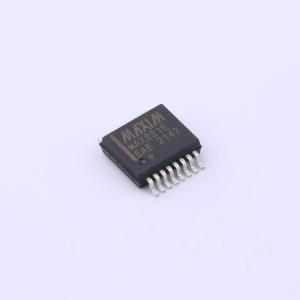

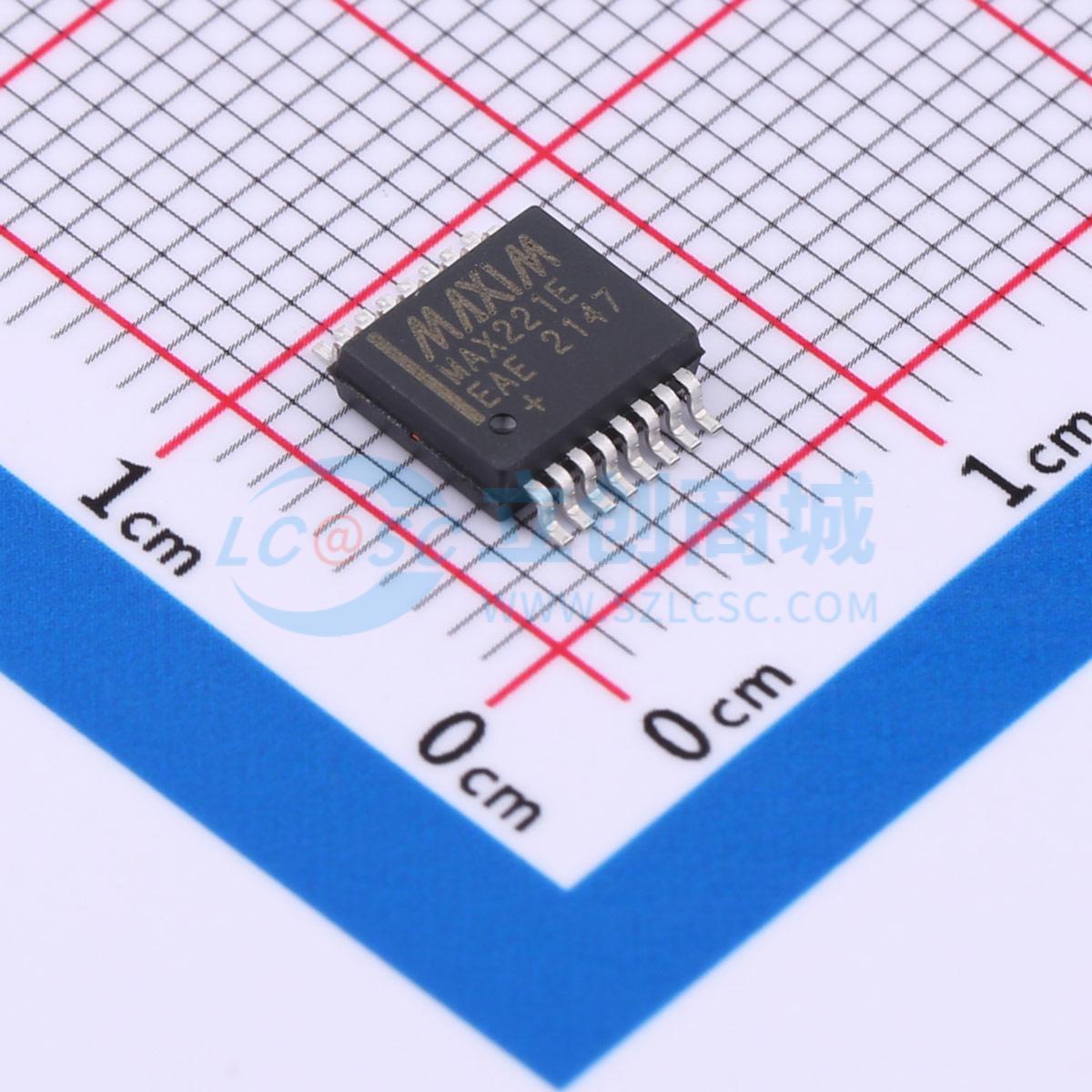

MAX221EEAE+
±15kV ESD-Protected, +5V, 1uA, 单通道 RS-232 收发器，带自动关机功能
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MAX221E是一款单通道RS-232收发器，具有自动关机功能和高数据传输速率。它提供±15kV的ESD保护，并能在无活动信号时将电源电流降至1μA。
- 商品型号
- MAX221EEAE+
- 商品编号
- C5181548
- 商品封装
- SSOP-16
- 包装方式
- 管装
- 商品毛重
- 0.46克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 250Kbps | |
| 工作电压 | 4.5V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
MAX221E是一款由+5V供电的单路收发RS - 232和V.28通信接口，具备自动关机/唤醒功能和高数据速率能力。MAX221E具有增强的静电放电（ESD）保护功能。借助美信（Maxim）创新的自动关机（AutoShutdown）特性，MAX221E的电源电流可低至1µA。当连接有效的RS - 232电缆时，MAX221E会唤醒并将INVALID引脚拉高，向主机发出有外设连接到通信端口的信号。MAX221E的内部电源由双电荷泵组成，可通过单一+5V电源提供正输出电压（倍压电荷泵）和负输出电压（反相电荷泵）。发送器是一个反相电平转换器，可将CMOS逻辑电平转换为5.0V的EIA/TIA - 232电平。在3kΩ并联1000pF的最坏负载情况下，它能保证250kbps的数据速率。
商品特性
- MAX221E是一款由+5V供电的单路收发RS - 232和V.28通信接口，具备自动关机/唤醒功能和高数据速率能力。
- MAX221E具有增强的静电放电（ESD）保护功能。采用IEC 1000 - 4 - 2气隙放电法，发送器输出和接收器输入可承受±15KV的静电放电；采用IEC 1000 - 4 - 2接触放电法，可承受±8KV；采用人体模型，可承受±15KV。
- 借助美信（Maxim）创新的自动关机（AutoShutdown）特性，MAX221E的电源电流可低至1µA。
- 当RS - 232电缆断开连接或所连接外设的发送器关闭时，自动关机（AutoShutdown）功能会使器件进入低功耗关机模式，无需更改现有BIOS或操作系统即可节省功耗。
- 当连接有效的RS - 232电缆时，MAX221E会唤醒并将INVALID引脚拉高，向主机发出有外设连接到通信端口的信号。
- MAX221E提供16引脚SSOP封装以及16引脚TSSOP封装，其中16引脚TSSOP封装比16引脚SO封装节省50%的电路板空间。
- 小型16引脚TSSOP封装的单路RS - 232收发器
- RS - 232 I/O引脚的ESD保护：±15kV（人体模型）；±8kV（IEC 1000 - 4 - 2接触放电）；±15kV（IEC 1000 - 4 - 2气隙放电）
- 无闭锁现象
- 1µA电源电流
- 自动关机（AutoShutdown）功能无需更改BIOS即可节省功耗
- 保证250kbps的数据速率
应用领域
- 维护/诊断端口
- 工业系统
- 电信
- 机顶盒
