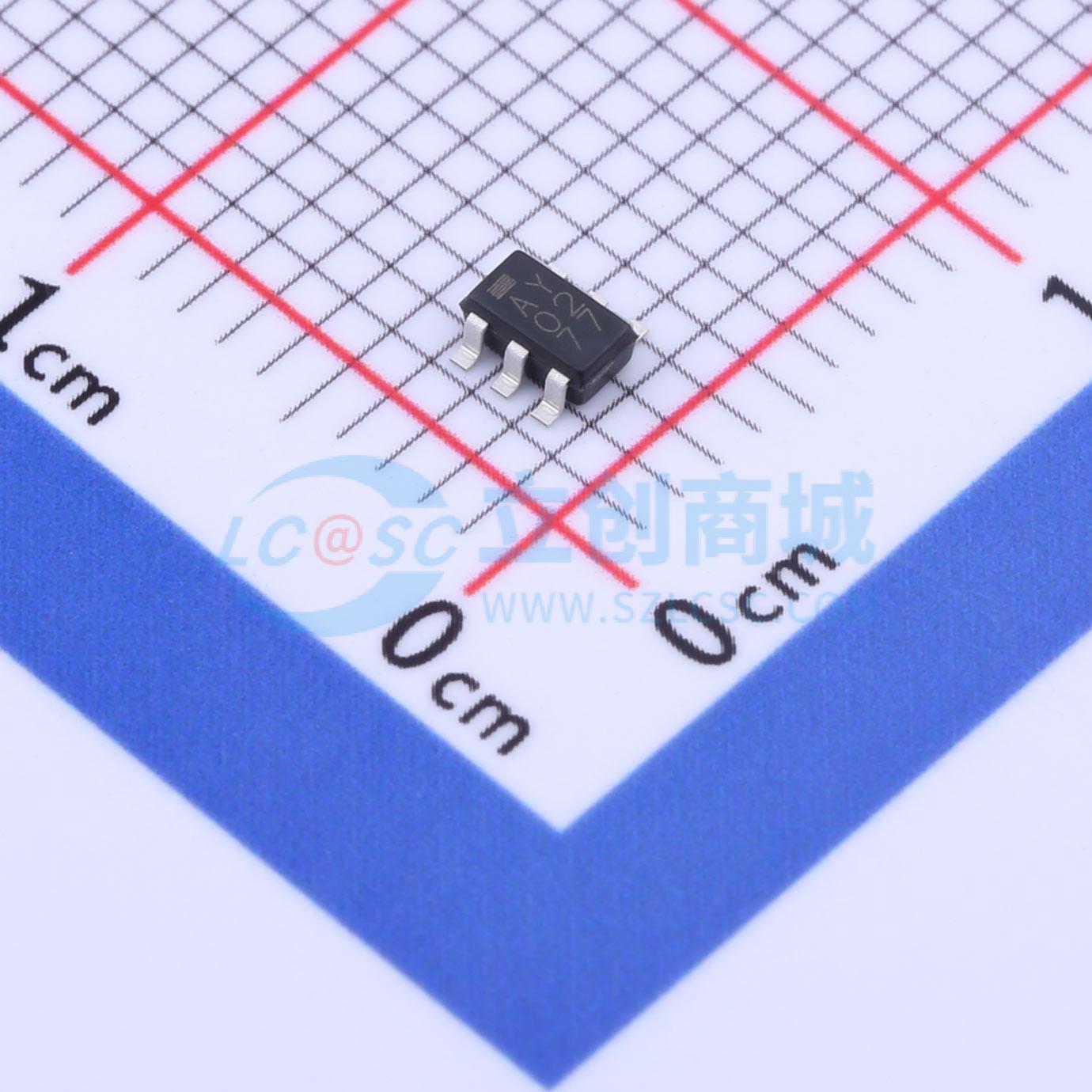

温馨提醒：图片仅供参考，商品以实物为准
BD2242G-GTR
单通道紧凑型高边开关IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BD2222G、BD2242G和BD2243G是低导通电阻N沟道MOSFET高端功率开关，针对通用串行总线（USB）应用进行了优化。这些器件具备过流检测、热关断、欠压锁定和软启动功能。此外，电流限制阈值范围可从0开始调节
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD2242G-GTR
- 商品编号
- C559606
- 商品封装
- SSOP-6-1.6mm
- 包装方式
- 编带
- 商品毛重
- 0.047克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 1.5A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.8V~5.5V | |
| 导通电阻 | 89mΩ | |
| 工作温度 | -40℃~+85℃ | |
| 特性 | 过热保护(OTP)；欠压保护(UVP)；过流保护(OCP) |
商品概述
BD2222G、BD2242G 和 BD2243G 是低导通电阻 N 沟道 MOSFET 高端功率开关，针对通用串行总线（USB）应用进行了优化。这些器件具备过流检测、热关断、欠压锁定和软启动功能。此外，通过改变外部电阻，电流限制阈值范围可在 0.2A 至 1.7A 之间调节。
商品特性
- 可调电流限制阈值：0.2A 至 1.7A
- 低导通电阻（典型值 89mΩ）N 沟道 MOSFET
- 内置软启动电路
- 输出放电功能
- BD2242G、BD2243G 开漏故障标志输出
- 热关断
- 欠压锁定
- 电源开关关闭时的反向电流保护
- 控制输入逻辑高电平有效：BD2222G、BD2242G
- 低电平有效：BD2243G
- UL：文件编号 E243261
- IEC 60950 - 1 CB 体系认证
应用领域
- 消费电器、个人电脑、电脑周边设备等中的 USB 集线器
