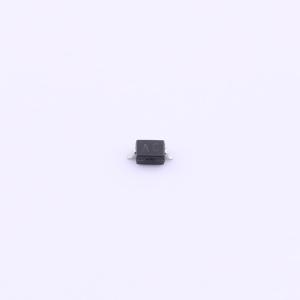

温馨提醒：图片仅供参考，商品以实物为准
CDSOD323-T05C
1 线低电容双向 TVS 二极管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：450W 峰值脉冲功率 (8/20 μs)。 超低电容：0.6pF（典型值）。 超低泄漏：nA 级别。应用：USB 端口
- 品牌名称
- Leiditech(雷卯电子)
- 商品型号
- CDSOD323-T05C
- 商品编号
- C5180025
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 200nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| Cj-结电容 | 0.6pF |
商品特性
- 450W 脉冲峰值功率（8/20μs）
- 超低电容：典型值 0.6pF
- 超低漏电流：纳安级
- 低工作电压：5V
- 低钳位电压
- 保护一条电源线或数据线
- 符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试 空气放电：±30kV 接触放电：±30kV
- IEC61000 - 4 - 4（EFT）80A（5/50ns）
- IEC61000 - 4 - 5（雷电）18A（8/20μs）
- 符合 RoHS 标准
应用领域
- USB 端口
- SIM 卡端口
- 智能手机
- 无线系统
- 机顶盒和数字电视
- 数字视频接口（DVI）
- 以太网 10/100/1000 Base T
