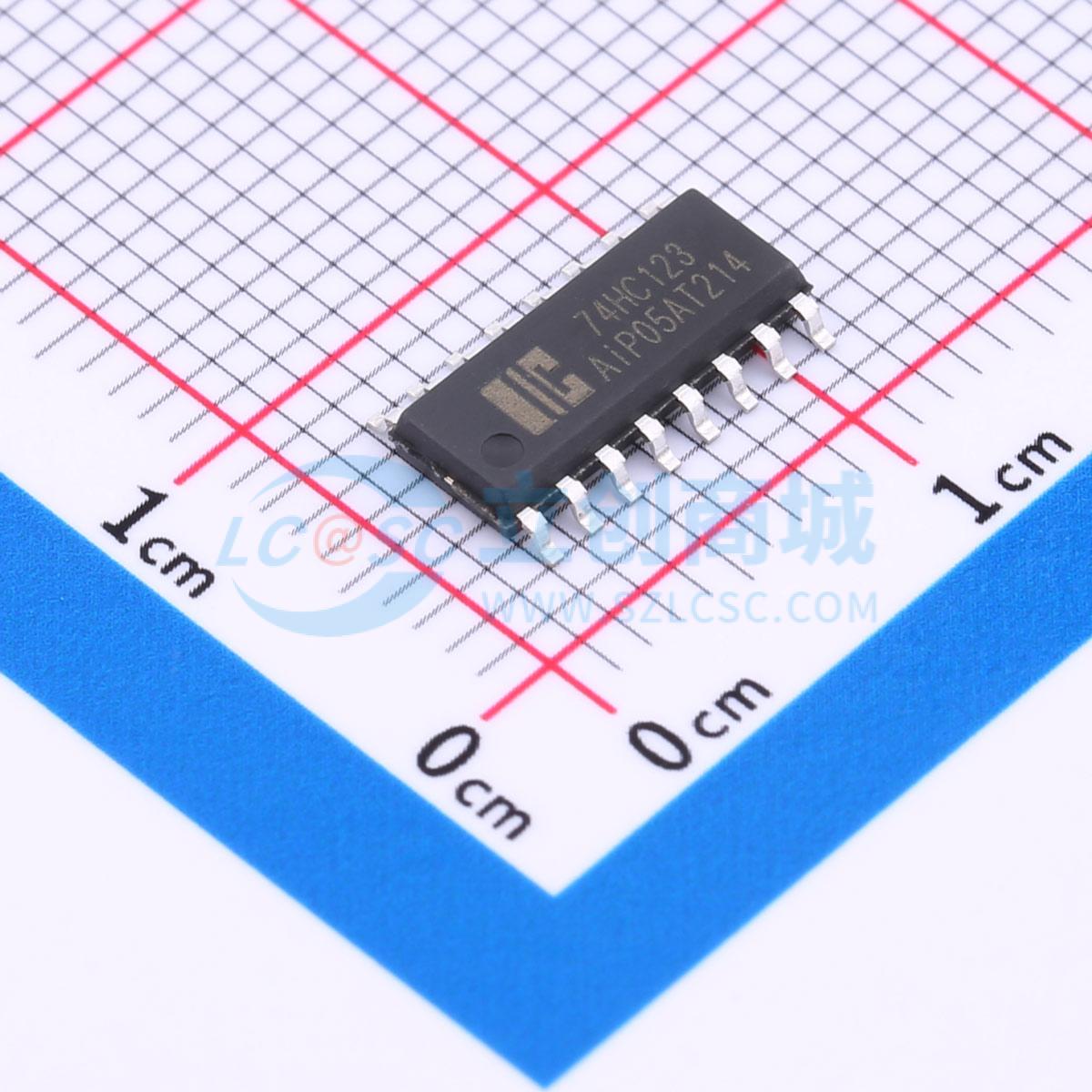

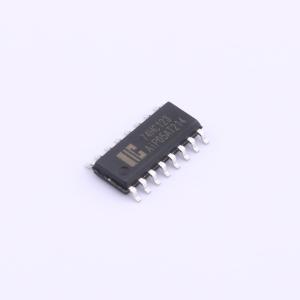

温馨提醒：图片仅供参考，商品以实物为准
AiP74HC123SA16.TR
AiP74HC123SA16.TR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AiP74HC/HCT123是高速硅栅CMOS器件，并且引脚兼容低功耗肖特基TTL（LSTTL）。AiP74HC/HCT123是2路的单稳态触发器，通过三种方法控制输出脉冲宽度： 1. 基本脉冲通过选择外部电阻（REXT）和电容（CEXT）进行编程。 2. 一旦触发，可以通过重新触发门控的有效下降沿输入（nA）或有效上升沿输入（nB）来扩展基本输出脉冲宽度。
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP74HC123SA16.TR
- 商品编号
- C5179750
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.27克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 工作电压 | 2V~6V | |
| 功能 | 复位 | |
| 元件数 | 2 | |
| 每个元件位数 | 1 | |
| 传播延迟(tpd) | 26ns@5V,15pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74HC系列 | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 静态电流(Iq) | 8uA | |
| 输入电容 | 3.5pF | |
| 工作温度 | -40℃~+105℃ |
商品概述
AiP74HC/HCT123是高速硅栅CMOS器件，并且引脚兼容低功耗肖特基TTL（LSTTL）。AiP74HC/HCT123是2路的单稳态触发器，通过三种方法控制输出脉冲宽度：
- 基本脉冲通过选择外部电阻（REXT）和电容（CEXT）进行编程。
- 一旦触发，可以通过重新触发门控的有效下降沿输入（nA）或有效上升沿输入（nB）来扩展基本输出脉冲宽度。通过重复此过程，可以使输出脉冲周期（nQ = HIGH，nQ(overline) = LOW）尽可能长。或者，输出延时可随时通过输入nRD的低电平沿来终止，这可抑制触发。
- 从nRD到输入门的内部连接使输入nRD处的高电平信号触发电路成为可能。
商品特性
- 可重新触发，适用于非常长的脉冲，占空比高达100%
- 直接复位终止输出脉冲
- 工作环境温度范围：-40°C ~ +105°C
- 封装形式：DIP16/SOP16/TSSOP16
