温馨提醒：图片仅供参考，商品以实物为准

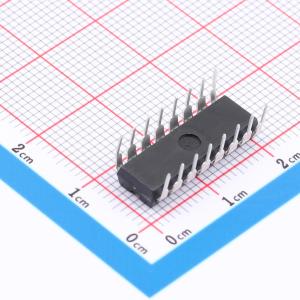

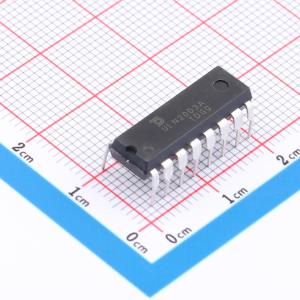

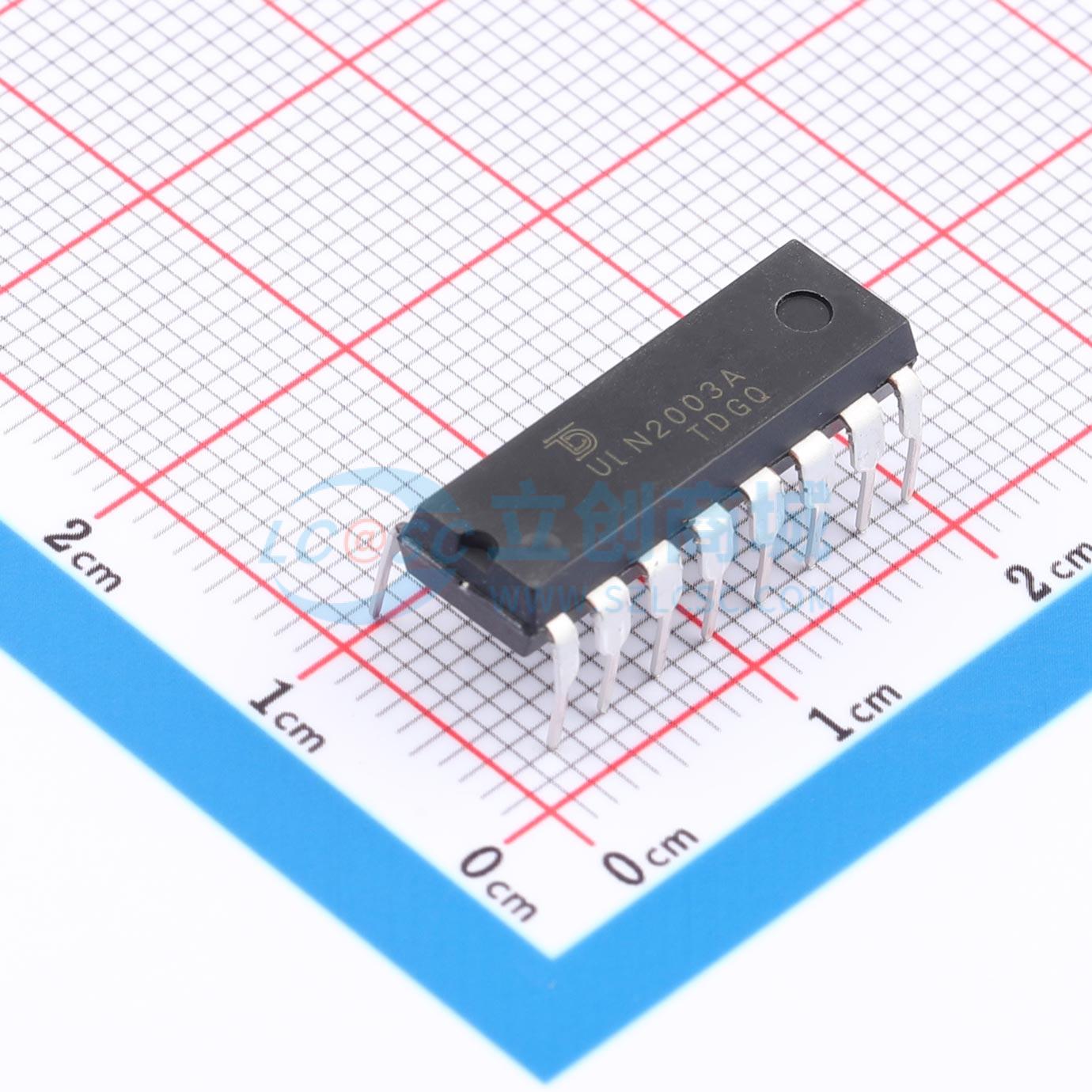

ULN2003A-TUDI
ULN2003A-TUDI
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ULN2001、ULN2002、ULN2003和ULN2004是高压、大电流达林顿阵列，每个阵列包含七个共集电极的达林顿对。每个通道的额定电流为500mA，可承受6mA的峰值电流。内置抑制二极管用于驱动感性负载，且输入引脚与输出引脚位置相反，
- 品牌名称
- Tudi(钍地半导体)
- 商品型号
- ULN2003A-TUDI
- 商品编号
- C54858264
- 商品封装
- DIP-16
- 包装方式
- 管装
- 商品毛重
- 1.582克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿晶体管阵列 | |
| 通道数 | 七路 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 500mA | |
| 最大输入电压(VI) | 30V | |
| 工作温度 | -20℃~+70℃ | |
| 集电极漏电流(Icex) | 50uA |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 1.2V | |
| 输入电流(on) | 0.93mA | |
| 输入电流(off) | 65uA | |
| 正向压降(Vf) | 1.7V | |
| 反向电流(Ir) | 50uA | |
| 输入电容(Ci) | 15pF | |
| 类型 | BJT |
