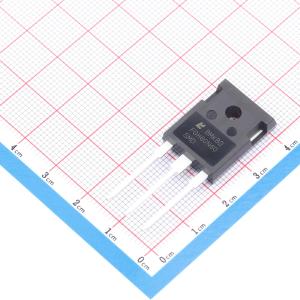

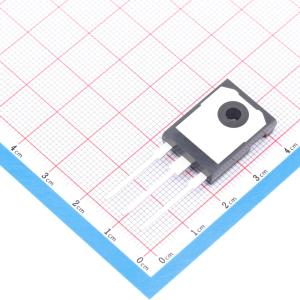

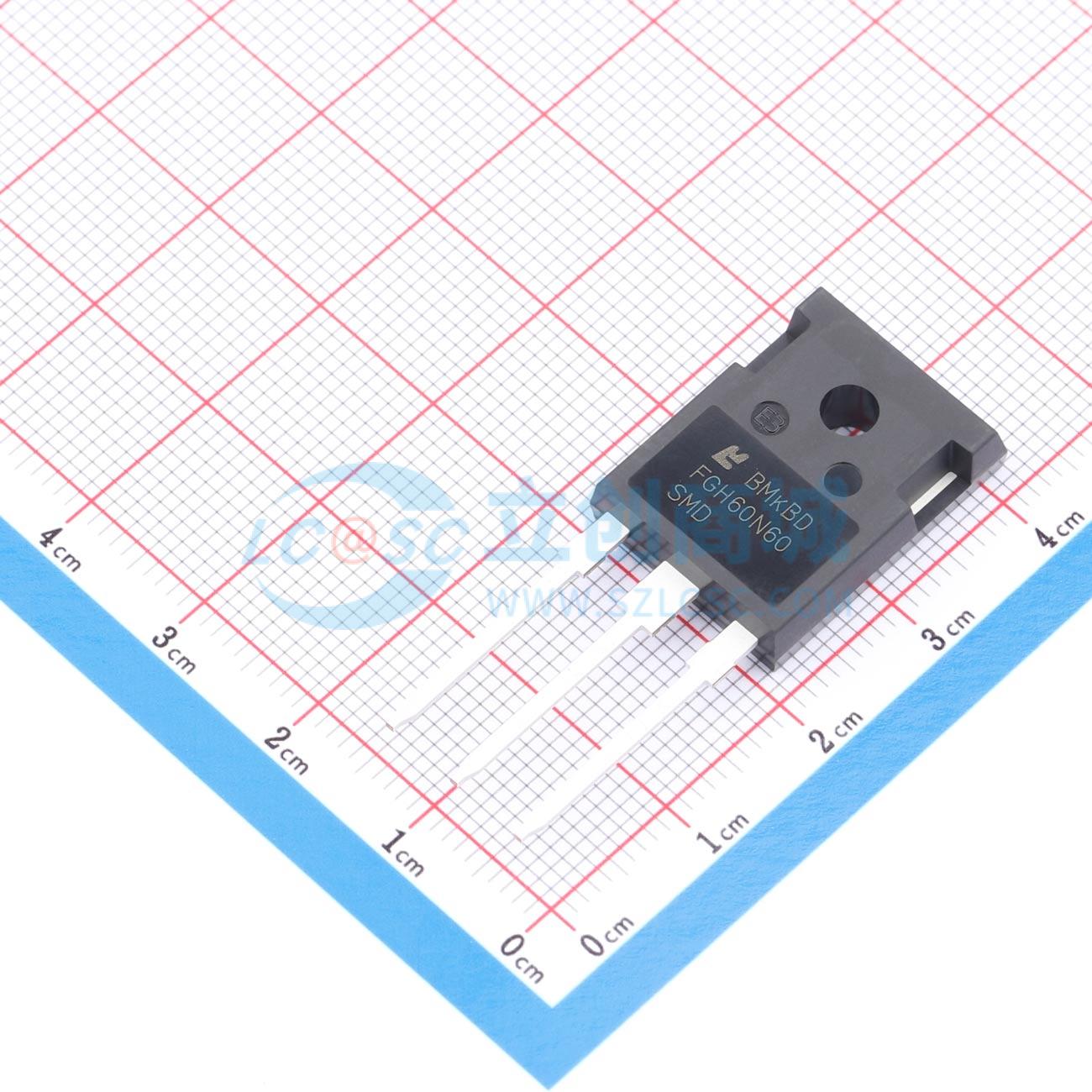

FGH60N60SMD-MNS
IGBT 600V 60A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 采用先进的沟槽栅场截止技术(Trench FS技术)，集射极击穿电压Vces=600V，集电极电流Ic=60A，具有导通压降低和关断损耗小等优点，适用于光伏逆变，储能，UPS，电焊等应用场景
- 品牌名称
- minos(迈诺斯)
- 商品型号
- FGH60N60SMD-MNS
- 商品编号
- C54839596
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 7.8815克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 375W | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 120A | |
| 集电极脉冲电流(Icm) | 240A | |
| 集电极截止电流(Ices) | 25uA | |
| 集射极饱和电压(VCE(sat)) | 1.7V | |
| 栅极阈值电压(Vge(th)) | 5.5V | |
| 栅极电荷量(Qg) | 137nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 3.036nF | |
| 输出电容(Coes) | 122pF | |
| 反向传输电容(Cres) | 31pF | |
| 开启延迟时间(Td(on)) | 37ns | |
| 关断延迟时间(Td(off)) | 130ns | |
| 导通损耗(Eon) | 1.39mJ | |
| 关断损耗(Eoff) | 1.06mJ | |
| 反向恢复时间(Trr) | 52ns；69ns | |
| 工作温度 | -55℃~+175℃ |
