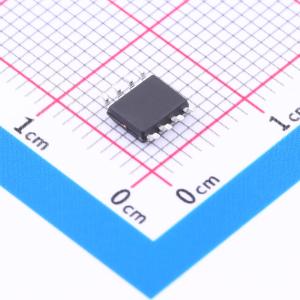

温馨提醒：图片仅供参考，商品以实物为准
NCE01P05S
1个P沟道 耐压:100V 电流:5A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- NCE01P05S采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的导通电阻RDS(ON)。它可用于多种应用场景，具备静电放电（ESD）保护功能。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE01P05S
- 商品编号
- C5177367
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 5A | |
| 导通电阻(RDS(on)) | 100mΩ@10V | |
| 耗散功率(Pd) | 3.1W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.9V | |
| 栅极电荷量(Qg) | 70nC@50V | |
| 输入电容(Ciss) | 3.81nF | |
| 反向传输电容(Crss) | 125pF | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 漏源电压VDS = -100V,漏极电流ID = -5A
- 当栅源电压VGS = -10V时,导通电阻RDS(ON) < 100 mΩ(典型值:85 mΩ)
- 当栅源电压VGS = -10V时,导通电阻RDS(ON) < 120 mΩ(典型值:95 mΩ)
- 超高密度单元设计
- 先进的沟槽工艺技术
- 可靠且耐用
- 高密度单元设计,实现超低导通电阻
应用领域
- 功率开关
- 直流-直流(DC/DC)转换器
