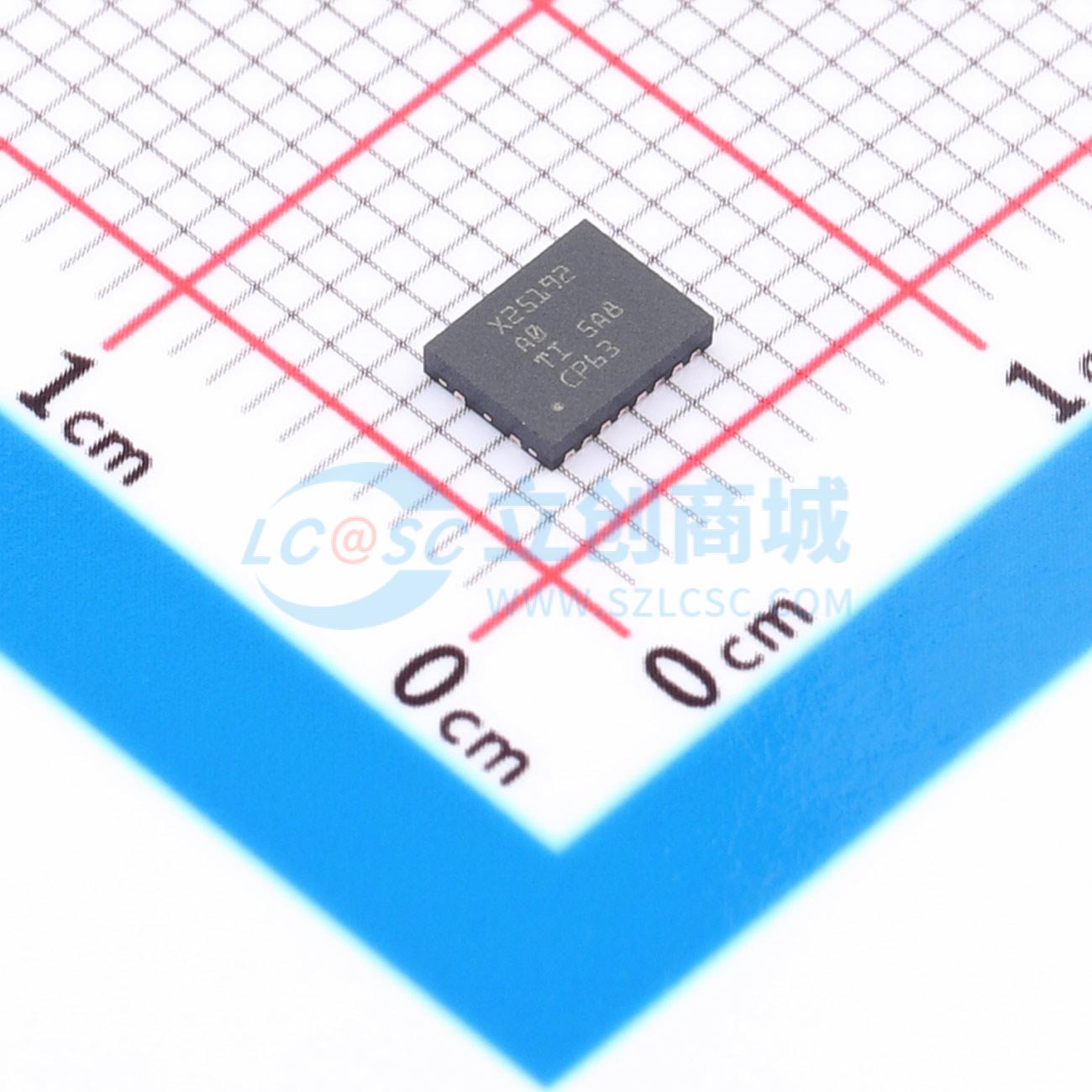

PLM5192QRGYRQ1

LM5192-Q1是一款带恒流恒压（CC-CV）调节和I2C接口的80V高效率同步降压控制器。电流模式控制架构具有典型25ns最小导通时间，允许在高频下实现高转换比，同时兼具快速瞬态响应以及出色的负载和线性调整率。高精度CC-CV运行可实现恒流模式和恒压模式之间的无缝切换。I2C接口允许对输出电压（步长10mV或20mV）、平均输出电流限制（步长50mA至200mA），以及输出电压压摆率、开关频率、软启动压摆率、运行模式、电流环路补偿、输出主动放电强度、线压降补偿增益进行编程。LM5192-Q1还具有一系列安全特性，包括带可编程阈值的欠压和过压保护、带可编程打嗝模式的过流保护以及热关断。附加特性包括可编程二极管仿真（PFM），可在轻载条件下降低电流消耗，用于故障报告和输出监控的开漏nINT标志，精确使能输入，预偏置负载下的单调启动，集成双输入（VIN和VOUTF）VCC电源稳压器，以及可用于为外部负载（如配套微控制器）供电的大尺寸VDDA稳压器。LM5192-Q1包含多项特性，可简化对CISPR 25 5级发射要求的合规性:I2C可编程的最高2.2MHz开关频率可同步到外部时钟源，消除对噪声敏感应用中的拍频；LM5192-Q1具有I2C可选的±5%双随机扩频（DRSS），通过三角调制和伪随机调制的组合大幅降低峰值发射，同时保持非常低的输出电压纹波。LM5192-Q1控制器采用3.5mm × 4.5mm热优化19引脚VQFN封装，大型PGND裸片接垫可提升热性能和板级可靠性（BLR），还包含可润湿侧翼引脚，便于生产过程中的光学检测。兼具可用电流、使用寿命可靠性和成本优势的19引脚VQFN封装面向要求高功率密度的应用。宽输入电压范围、低静态电流消耗、高温运行、逐周期电流限制、低EMI特性和小设计尺寸，为要求增强鲁棒性和耐用性的应用提供出色的负载点稳压器设计。

• 通过AEC-Q100认证，适用于汽车应用
• 器件温度等级1:环境工作温度范围 –40℃ 至 +125℃
• 支持功能安全，可提供文档辅助功能安全系统设计
• 带I2C接口的同步CC-CV降压控制器
• 宽输入电压范围:4.5V 至 80V
• 符合LV148 / ISO21780要求
• 输出电压精度1%，可在1V 至 24V（10mV步长）或3.3V 至 48V（20mV步长）范围内编程
• 平均电流限制精度4%，可按50mA步长在0.5A 至 7.5A范围编程（搭配8mΩ RSENSE），或按200mA步长在2A 至 30A范围编程（搭配2mΩ RSENSE）
• 输出压摆率范围:0.25mV/μs 至 40mV/μs
• 可调线压降补偿（CDC）
• 输出主动放电
• 针对CISPR 25 Class 5 EMI要求优化
• ±5%双随机扩频（DRSS）
• 开关频率可编程，范围为200kHz 至 2.2MHz
• 可编程选择PFM或FPWM运行模式
• 可编程保护功能
• 欠压/过压（PG）警告阈值可选择±5%或±10%
• OVP警告、故障阈值可在105% 至 136%范围内按1%步长编程
• 内置打嗝模式过流保护
• 集成使能、中断和热关断功能
• 模拟电流监控引脚（IMON）
• 采用3.5mm × 4.5mm VQFN-19可润湿侧翼封装
• 可通过WEBENCH® Power Designer使用LM5192-Q1创建定制设计

• 汽车电子系统
• 信息娱乐和仪表集群
• 48V汽车USB充电
