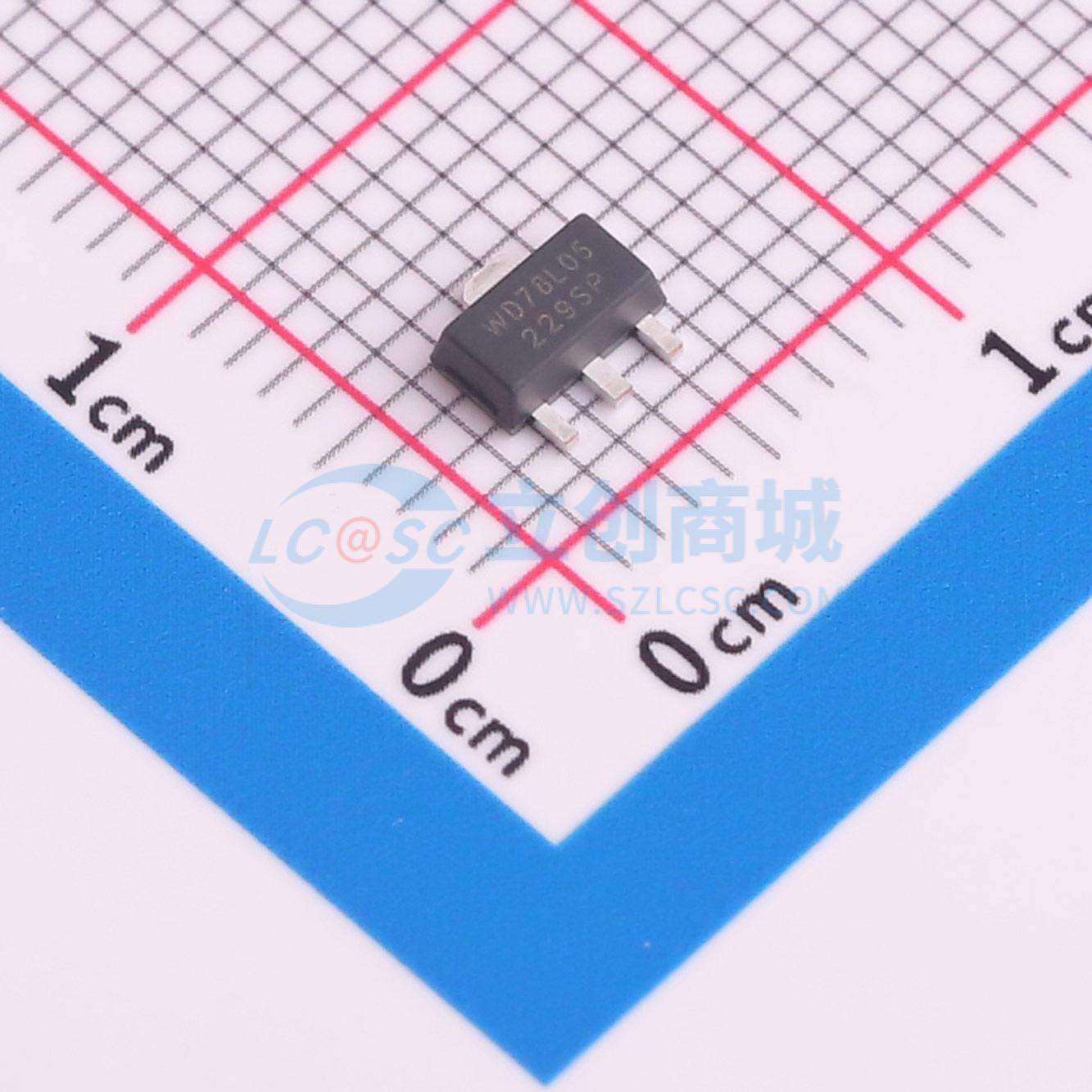

温馨提醒：图片仅供参考，商品以实物为准

WD78L05RTR-AG

输入15V 输出5V 100mA

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

品牌名称: WD(维得)
商品型号: WD78L05RTR-AG
商品编号: C5176027
商品封装: SOT-89
包装方式: 编带
商品毛重: 0.16克(g)

商品参数

商品概述

WD78L05系列是三端正电压稳压器。这些稳压器可提供板载局部稳压，消除了单点稳压带来的配电问题。WD78L05可用于逻辑系统、仪器仪表、高保真音响及其他固态电子设备。用作齐纳二极管/电阻组合的替代品时，WD78L05通常可使输出阻抗有效提高两个数量级，并降低静态电流。在有足够散热措施的情况下，WD78L05可提供100mA的输出电流。该稳压器具备限流功能，可将输出峰值电流限制在安全值。还设有热保护功能。如果散热条件下内部功耗过高，热关断电路将启动，防止IC过热。

商品特性

输出电流高达100mA
全温度范围内输出电压容差为±5%
内部短路电流限制
内部热过载保护
无需外部元件

应用领域

高效线性稳压器
开关电源后置稳压
微处理器电源
主板I/O电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	电源纹波抑制比(PSRR)	62dB@(120Hz)
	静态电流(Iq)	2mA
	噪声	0.004%Vout
	工作温度	-40℃~+125℃

	属性	参数值
	商品目录	线性稳压器(LDO)
	工作电压	15V
	输出电压	5V
	输出电流	100mA
