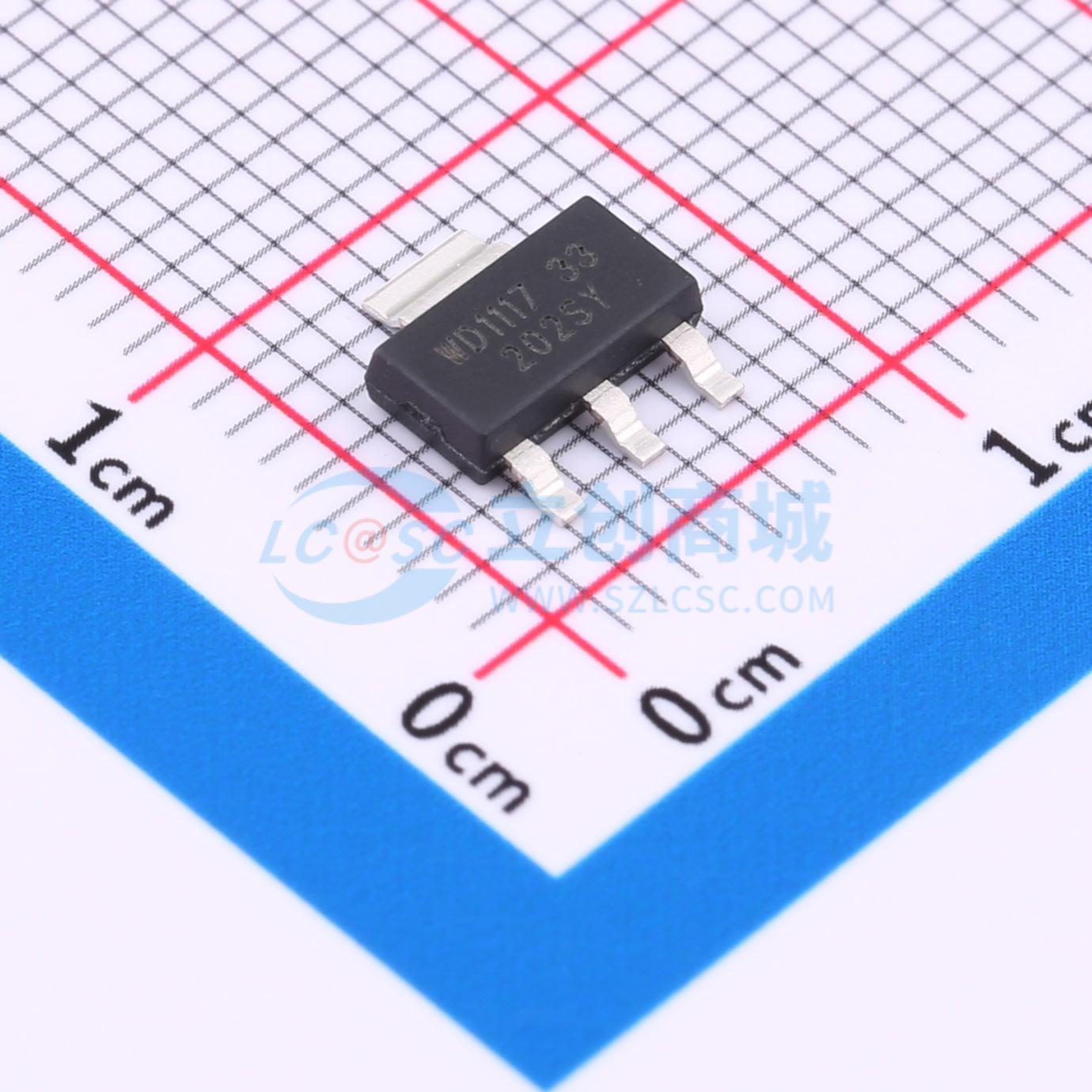

温馨提醒：图片仅供参考，商品以实物为准

WD1117-3.3(1.35A)

输入15V 输出3.3V 1.35A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: WD1117是一款适用于工业温度范围的低压差三端稳压器。WD1117针对瞬态响应和最小输入电压至关重要的低电压应用进行了优化。它具备限流和热关断功能
品牌名称: WD(维得)
商品型号: WD1117-3.3(1.35A)
商品编号: C5176020
商品封装: SOT-223
包装方式: 编带
商品毛重: 0.25克(g)

商品参数

商品概述

WD1117是一款工业温度范围的低压差三端稳压器。该器件针对瞬态响应和最小输入电压至关重要的低电压应用进行了优化，具备限流和热关断功能。其电路包含经过微调的带隙基准，可确保输出电压精度在±1%以内。片上热关断功能可防止大电流和环境温度共同作用导致结温过高。 WD1117有1.2V、1.5V、1.8V、2.5V、3.3V、5.0V固定输出电压版本和ADJ输出电压版本。固定版本集成了调节电阻，也有可通过两个外部电阻设置输出电压的可调版本。WD1117采用行业标准的SOT223和TO252 - 2功率封装。

商品特性

限流：1.35A（典型值）
10Hz至10KHz的输出噪声：为VOUT的0.003%
输出电流IoUT = 300mA、频率f = 120Hz时的电源抑制比：70dB
输出电压精度：±2%
片上热关断
最大静态电流：IQMAX = 6mA
可与低等效串联电阻（ESR）陶瓷电容配合使用结温范围：-40°C至+125°C

应用领域

USB设备
附加卡
DVD播放器
电脑主板

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	15V
	输出电压	3.3V
	输出电流	1.35A
	电源纹波抑制比(PSRR)	70dB@(120Hz)
	压差	1.3V@(800mA)

	属性	参数值
	静态电流(Iq)	6mA
	噪声	0.003%Vout
	特性	过流保护；热关断
	工作温度	-40℃~+125℃@(Ta)
	输出极性	正极
	输出通道数	1
