5折

断路器

工业品

价格：￥100.4

原价：￥ 200.8

品牌名称: HF(宏发)

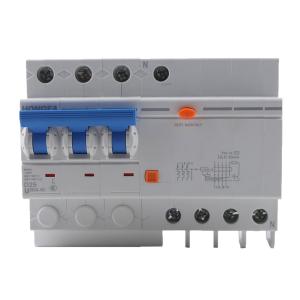

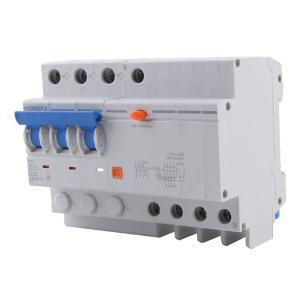

商品型号: UEB3L-63/D253NB
商品编号: C5175984
商品毛重: 567克(g)

广东仓1

购买数量

个

(1个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交0单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

1 安全保护：全系列配备红绿指示窗，红色指示闭合、绿色指示断开，清晰呈现触头开闭状态；具备2级电击保护，大幅提升人员操作安全性；漏电保护灵敏度高、动作精准，抗浪涌与噪音干扰能力强，有效防范漏电隐患。

2 可靠稳定：接线扭矩可承受高于国标一倍（M5螺钉国标扭矩2.0N·m，极限扭矩3.2N·m），接线连接更牢固可靠；采用一体式双金属片机构设计及创新调校工艺，过载保护稳定性优异，有效降低误动作风险；限流等级达标准规定的3级，分断能力M型（瞬时型）为6kA、H型（瞬时型）为10kA，短路保护能力强劲；电气寿命达10000次、机械寿命达20000次，耐用性佳，适配长期频繁通断场景。

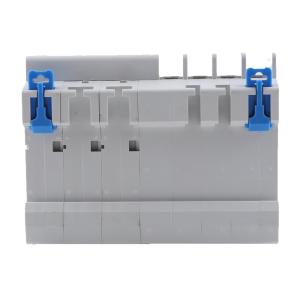

3 安装便捷：采用双稳态卡扣设计，支持35mm标准导轨安装，安装与拆卸操作便捷；支持上进线接线方式，极数可选1P+N（N极不可断开）、2P、3P、3P+N（N极不可断开）、4P，适配不同配电系统的极数需求。

4 性能参数：瞬时脱扣特性分C型（5In～10In）、D型（10In～20In，仅限非延时型）；额定电流覆盖瞬动型6A～63A、延时型（S）25A～63A；额定电压适配230V（1P+N/2P）、400V（3P/3P+N/4P）；剩余电流类型可选AC型或A型，额定剩余动作电流瞬动型为0.03A、0.05A、0.1A、0.3A，延时型为0.05A、0.1A、0.3A；动作时间瞬动型≤100ms，延时型（S）为130ms＜t≤500ms；防护等级IP20，适配常规室内配电环境。

使用场景 APPLICATIONS

1 住宅配电：应用于家庭配电箱，为客厅、卧室、厨房、卫生间等区域的照明、插座、家电回路提供过载、短路、漏电保护，保障家庭用电安全。

2 商业建筑：适用于写字楼、商场、酒店、超市等商业场所的配电系统，为办公设备、照明、空调、电梯、收银系统等负载提供可靠保护，避免用电故障影响商业运营。

3 工业领域：配套小型工业设备（如机床、风机、泵类、小型生产线）的控制或供电回路，防止过载、短路及漏电故障导致设备损坏或生产中断，适配车间、厂房等工业环境。

4 新能源设施：应用于光伏电站、储能系统、充电桩等新能源场景的配电支路，为逆变器、储能电池组、充电设备等提供保护，兼容新能源系统的用电特性。

5 暖通制冷：适配中央空调、热泵机组、冷库、通风系统等暖通制冷设备的配电，保障设备稳定运行，避免因过载、短路导致停机或故障扩大。

6 交通设施：应用于充电桩、轨道交通沿线配电设备、交通信号灯系统等，为充电设备、信号控制设备、照明设施等提供保护，确保交通设施用电安全。

7 信息机房：数据中心、机房的配电支路，保护服务器、UPS、精密空调、网络设备等关键设备，防止漏电、短路影响信息系统运行稳定性。

注意事项 PRECAUTIONS

1 环境与安装：工作温度范围-30℃～+70℃，贮存温度-40℃～+85℃；安装海拔不超过2000m（超过需参考高原降容系数调整参数）；污染等级2级、安装类别Ⅱ/Ⅲ级；采用35mm标准导轨安装，安装面与垂直面倾斜度≤±5°。

2 参数选型：根据负载类型（常规负载选C型、动力负载选D型）、分断能力（M型6kA、H型10kA）、额定电流、剩余电流、极数等参数选型；延时型（S）仅支持分断能力6kA、额定电流25/32/40/50/63A、额定剩余电流50/100/300mA，选型时需严格遵循限制条件。

3 接线要求：导线采用压接式，规格为0.75mm²～35mm²（单股硬铜线0.75mm²～35mm²，多股软铜线0.75mm²～25mm²）；接线时扭矩需符合要求（M5螺钉国标扭矩2.0N·m，极限扭矩3.2N·m），避免扭矩不足导致接线松动或过载导致接线损坏。

4 维护检查：定期检查触头指示窗状态，确认断路器通断状态是否正常；定期按下测试按钮，检测漏电保护功能是否正常动作；关注环境温度对过载脱扣的影响，参考温度补偿曲线调整负载容量，避免高温或低温导致脱扣特性偏移；高原地区使用时，根据海拔（2000m以上）参考降容系数调整额定电流、绝缘电压、分断能力等参数（如海拔3000m时，额定电流降容系数0.97，绝缘电压降容系数0.90）。

5 操作规范：合闸前需确认线路无短路、漏电故障；分闸后如需重新合闸，需先排查负载故障并确保负载正常；更换断路器时，需选择相同型号、参数的产品，避免参数不匹配导致保护失效。
