5折

断路器

工业品

价格：￥96

原价：￥ 192

品牌名称: HF(宏发)

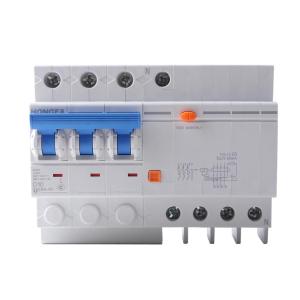

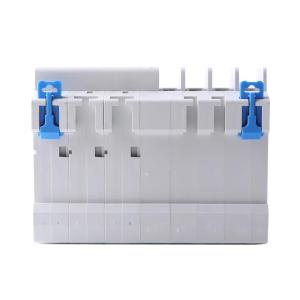

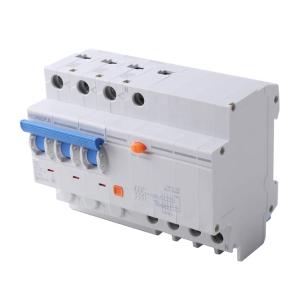

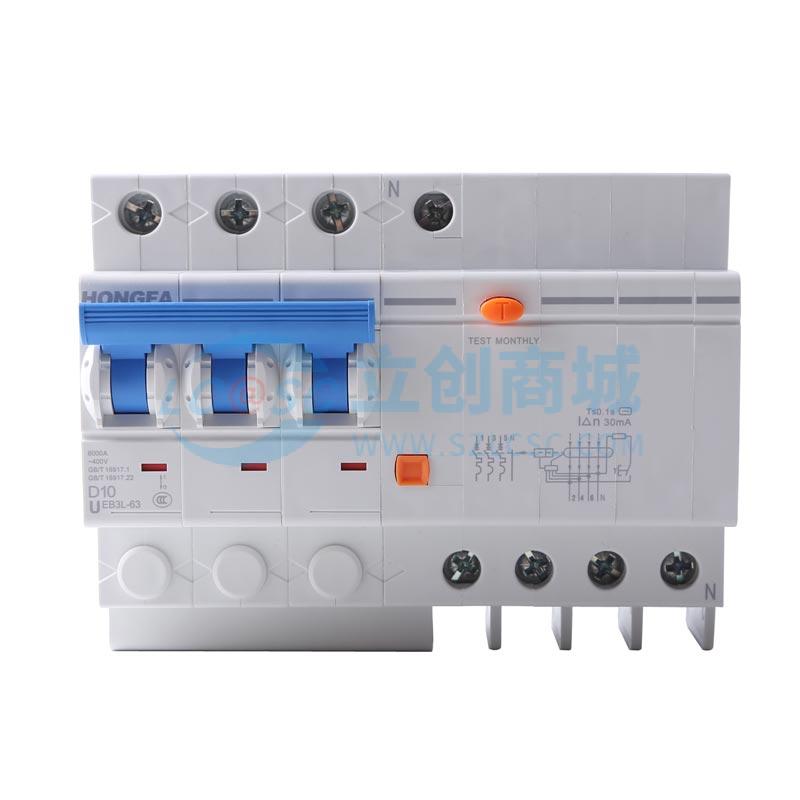

商品型号: UEB3L-63/D103NB
商品编号: C5175981
商品毛重: 562克(g)

广东仓1

购买数量

个

(1个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交0单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

1 安全防护：全系列配置红绿指示窗，直观呈现触头开闭状态（红色闭合、绿色断开）；具备2级电击保护功能，有效降低人员操作时的触电风险，提升使用安全性。

2 连接可靠性：接线扭矩可承受高于国家标准一倍的要求，导线连接更稳固，减少因接线松动引发的故障隐患；采用一体式双金属片机构设计及创新调校工艺，过载保护性能稳定，保障长期使用的可靠性。

3 安装便捷性：采用双稳态卡扣设计，安装与拆卸过程简便快捷，便于后期设备维护或产品更换操作。

4 电气性能优势：限流等级达到标准规定的3级限流，短路保护能力出色；电气寿命可达10000次，分断能力方面，H型（瞬动型）产品分断能力为10000A，M型为6000A；漏电保护功能灵敏度高、动作准确，同时具备较强的抗浪涌和抗噪音干扰能力，适应复杂用电环境。

使用场景 APPLICATIONS

该剩余电流动作断路器适用于交流频率为50Hz/60Hz、额定工作电压为230V（1P+N/2P）或400V（3P/3P+N/4P）、额定工作电流至63A的线路中，可广泛应用于以下场景：

1 地产领域：住宅小区、商业楼宇的配电系统，作为过载、短路及漏电保护装置，保障用电安全。

2 电力行业：中小型配电设施、配电箱内的保护元件，实现线路保护与控制。

3 新能源领域：光伏、风电等新能源发电系统的配电环节，对设备及线路进行过载、短路、漏电保护。

4 工业领域：工厂车间、生产线的配电回路，为各类用电设备（如机床、自动化设备等）提供保护，同时可作为不频繁通断的开关使用。

5 暖通制冷：中央空调、制冷机组等设备的配电系统，确保设备稳定运行并具备漏电保护功能。

6 交通领域：轨道交通、充电桩设施、物流仓储等场所的配电线路，满足过载、短路、漏电保护需求。

7 信息领域：数据中心、通讯机房等对用电可靠性要求高的场所，作为配电保护元件。

注意事项 PRECAUTIONS

1 环境与安装要求：

2 工作温度范围为-30℃～+70℃，贮存温度范围为-40℃～+85℃，需确保使用环境温度符合要求，避免极端温度影响产品性能。

3 安装海拔高度不得超过2000m，若海拔超过2000m（如3000m、4000m、5000m），额定电流、额定绝缘电压、工频耐压、额定冲击耐受耐压、额定分断能力、电气寿命等参数需参考对应的高原降容系数（如海拔3000m时，额定电流降容系数为0.97，额定绝缘电压降容系数为0.90等），选型时需结合实际海拔调整。

4 污染等级为2级，安装类别为Ⅱ/Ⅲ级，需在符合该环境等级的场所使用。

5 采用35mm标准导轨安装，安装面与垂直面的倾斜度不得超过±5°，安装时需确保导轨规格匹配且安装牢固。

6 导线连接要求：

7 导线连接方式为压接式，可连接0.75mm²～35mm²的导线，接线螺钉规格为M5，额定扭矩为2.0N·m（单股硬铜线），极限扭矩为3.2N·m（单股硬铜线），多股软铜线连接时需适配对应规格（0.75mm²～25mm²），需严格按照导线规格及扭矩要求操作，避免接线不良。

8 产品选型与特性：

9 延时型（S）产品需满足以下条件：分断能力为6kA，额定电流为25A、32A、40A、50A、63A，额定剩余电流为50mA、100mA、300mA，选型时需注意匹配。

10 过载脱扣特性受环境温度影响，不同温度下需参考对应的修正系数（如环境温度-30℃时，曲线1的修正系数为0.6；70℃时，曲线3的修正系数为1.5），实际使用中需结合环境温度调整保护参数或选型。

11 频率系数方面，当工作频率为16Hz～60Hz时，频率系数K=1；100Hz时K=1.1；200Hz时K=1.2；300Hz时K=1.4；400Hz时K=1.5，电磁脱扣时需将对应数值乘以频率系数，确保保护功能准确。

12 操作与维护：

13 使用前需检查产品认证（如CCC、CE、UKCA等）是否齐全，确保产品符合使用要求。

14 操作时注意分合闸指示状态（红色为闭合、绿色为断开），测试按钮用于检测漏电保护功能是否正常，复位按钮需在故障排除后按规范操作复位，避免误操作。

15 定期检查产品外观及接线情况，若发现外壳破损、接线松动等问题，需及时处理或更换，确保设备安全运行。
