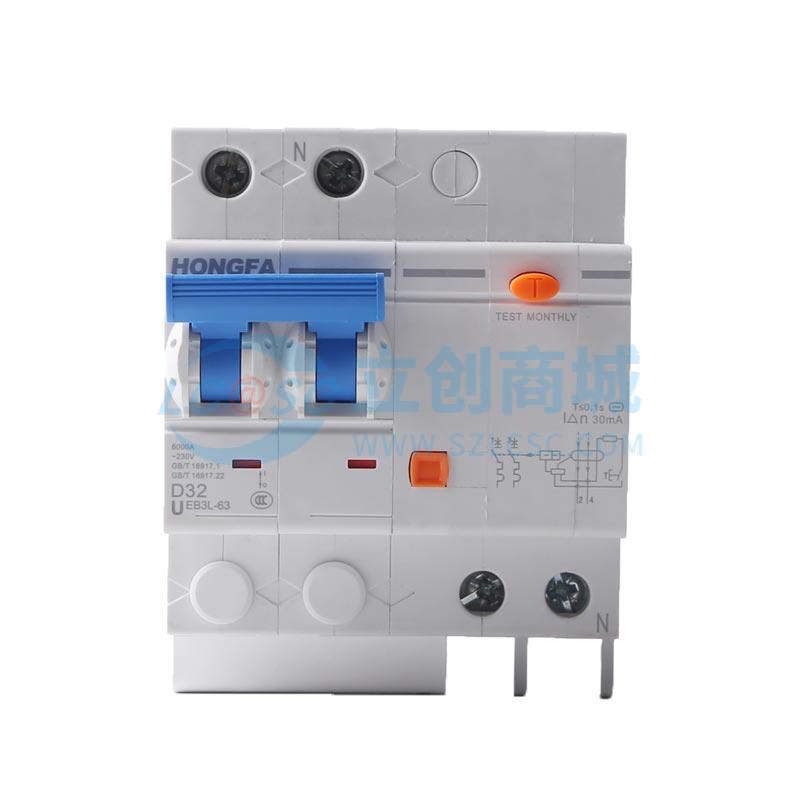

UEB3L-63/D322B实物图

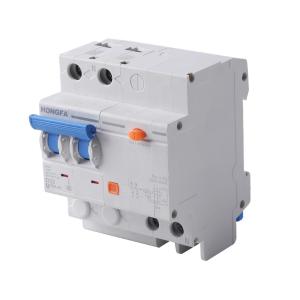

UEB3L-63/D322B商品缩略图
UEB3L-63/D322B商品缩略图
UEB3L-63/D322B商品缩略图
UEB3L-63/D322B商品缩略图

断路器

  • 工业品

价格：￥59.8

原价：￥ 119.6

品牌名称
HF(宏发)
商品型号
UEB3L-63/D322B
商品编号
C5175967
商品毛重

337克(g)

  • 广东仓3

购买数量

(3个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交0单

  • 商品参数
  • 商品详情
  • 规格书

商品参数

暂无内容图标

参数完善中

商品详情

产品特点 FEATURES

1 保护功能全面：集过载保护、短路保护、剩余电流动作（漏电）保护于一体，可作为不频繁通断开关使用，满足线路多维度安全防护需求。
2 状态指示清晰：全系列配备红绿指示窗，红色直观显示触头闭合状态，绿色显示断开状态，便于快速识别运行工况。
3 操作安全升级：具备2级电击保护设计，有效降低人员操作触电风险，提升使用安全性。
4 连接可靠性强：接线扭矩承受能力高于国标一倍（M5螺钉额定扭矩2.0N·m、极限扭矩3.2N·m），连接稳定性优异；一体式双金机构+创新调校工艺，过载保护性能稳定。
5 安装拆卸便捷：采用双稳态卡扣设计，搭配35mm标准导轨安装方式，安装、拆卸操作高效简便。
6 电气性能优异：限流等级达3级，电气寿命10000次、机械寿命20000次；分断能力M型6kA、H型10kA（瞬动型），漏电保护灵敏度高、动作准确，抗浪涌和噪音干扰能力强。
7 规格配置丰富：极数可选1P+N（N极不可断开）、2P、3P、3P+N（N极不可断开）、4P；瞬时脱扣特性C（5In~10In）、D（10In~20In）；额定电流瞬动型6~63A、延时型25~63A；额定电压230V（1P+N/2P）、400V（3P/3P+N/4P）；剩余电流类型AC型、A型；动作类型含瞬动型（动作时间≤100ms）、延时型（S，动作时间130ms＜t≤500ms）；额定剩余动作电流瞬动型0.03/0.05/0.1/0.3A、延时型0.05/0.1/0.3A，适配多样配电场景。

使用场景 APPLICATIONS

1 行业应用广泛：适用于地产（住宅/商业楼宇配电保护）、电力（配电系统分支回路防护）、新能源（光伏/储能系统配电安全）、工业（工厂设备配电与电机控制）、暖通制冷（空调/制冷设备配电）、交通（充电桩/轨道交通配电）、信息（数据中心配电）等领域的交流配电系统。
2 线路保护场景：安装在交流50Hz/60Hz、额定电压230V（1P+N/2P）或400V（3P/3P+N/4P）、额定电流≤63A的线路中，为照明、动力、设备回路提供过载、短路、漏电保护，保障用电安全与设备稳定运行。

注意事项 PRECAUTIONS

1 环境与安装要求：工作温度需控制在-30℃~+70℃，贮存温度-40℃~+85℃；海拔高度≤2000m（若超过，需参考高原降容系数调整额定电流、绝缘电压等参数）；污染等级2级，安装类别Ⅱ/Ⅲ级；安装面与垂直面倾斜度≤±5°，需使用35mm标准导轨安装。
2 接线操作规范：采用压接式接线，导线规格适配0.75mm²~35mm²（单股硬铜线）或0.75mm²~25mm²（多股软铜线）；M5接线螺钉紧固时，额定扭矩2.0N·m，最大极限扭矩3.2N·m，避免扭矩异常导致连接失效或部件损坏。
3 过载脱扣适配：不同环境温度下，过载脱扣电流需参考温度补偿曲线的降容系数；工作频率偏离50/60Hz时（如100Hz、200Hz等），电磁脱扣电流需乘以对应频率系数K（16Hz~60Hz K=1，100Hz K=1.1，200Hz K=1.2，300Hz K=1.4，400Hz K=1.5）。
4 延时型选型限制：延时型（S）产品需满足特定条件：分断能力6kA、额定电流25/32/40/50/63A、额定剩余电流50/100/300mA，选型时需严格匹配。
5 维护检查要点：定期检查指示窗分合闸状态（红合绿断），按下测试按钮验证漏电保护动作；线路负载变化时，需重新确认断路器额定电流、脱扣特性是否适配。

规格书
