5折

断路器

工业品

价格：￥83.6

原价：￥ 167.2

品牌名称: HF(宏发)

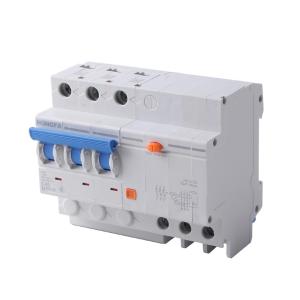

商品型号: UEB3L-63/C403B
商品编号: C5175932
商品毛重: 491克(g)

广东仓2

购买数量

个

(2个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交0单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

功能全面：适用于交流50Hz/60Hz、额定工作电压230V/400V、额定工作电流至63A的线路，具备过载保护、短路保护、剩余电流动作保护功能，可作不频繁通断开关使用。

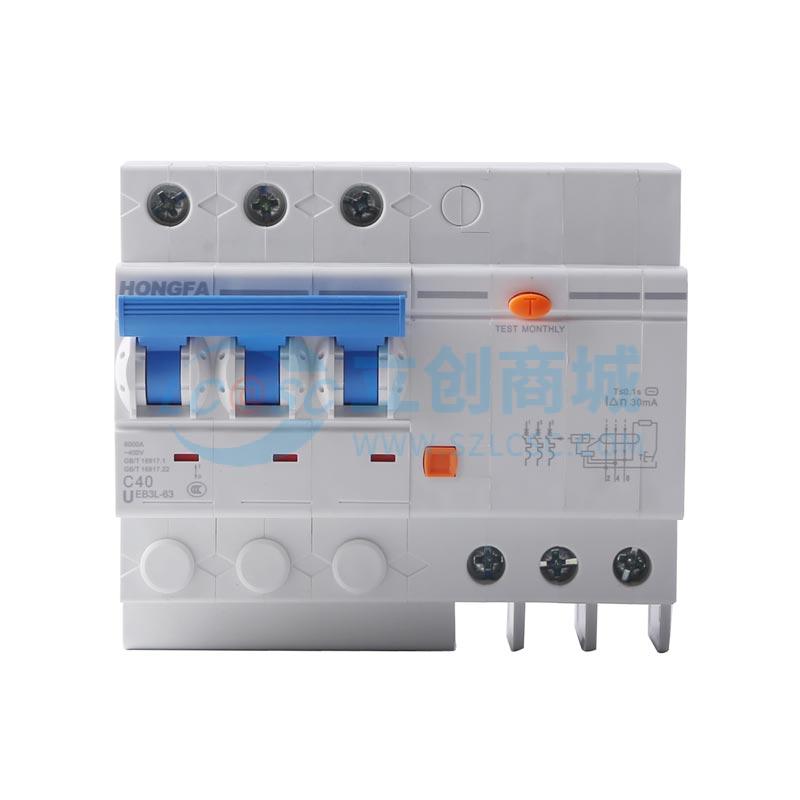

1 安全防护：全系列配备红绿指示窗，清晰指示触头开闭状态（红色闭合、绿色断开）；具备2级电击保护，提升人员操作安全性。

2 连接可靠：可承受高于国标一倍的接线扭矩（M5螺钉国标扭矩2.0N·m，极限扭矩3.2N·m），连接稳定性强；采用一体式双金机构设计及创新调校工艺，过载保护稳定性优异。

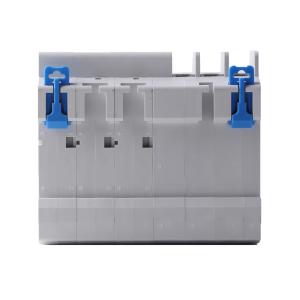

3 安装便捷：双稳态卡扣设计，安装与拆卸操作方便，适配35mm标准导轨安装，安装面与垂直面倾斜度≤±5°。

4 电气性能优异：限流等级达标准3级，电气寿命10000次，分断能力可达10000A（H型）；漏电保护灵敏度高、动作准确，抗浪涌和噪音干扰能力强；机械寿命20000次，防护等级IP20。

5 规格多样：极数可选1P+N（N极不可断开）、2P、3P、3P+N（N极不可断开）、4P；瞬时脱扣特性分C（5In～10In）、D（10In～20In）；额定电流瞬动型6A～63A、延时型（S）25A～63A；剩余电流类型含AC型、A型，额定剩余动作电流瞬动型0.03A/0.05A/0.1A/0.3A、延时型0.05A/0.1A/0.3A；动作时间瞬动型≤100ms、延时型（S）130ms＜t≤500ms。

使用场景 APPLICATIONS

适用于交流50Hz/60Hz、额定工作电压230V/400V、额定工作电流至63A的线路，广泛应用于以下场景：

1 建筑地产：住宅、商业建筑的配电系统，用于室内照明、插座回路的过载、短路及漏电保护，保障用电安全。

2 电力行业：配电线路中作为保护开关，适用于低压配电柜、配电箱等设备，对线路及用电设备进行过载、短路、漏电防护。

3 新能源领域：光伏电站、储能系统的配电环节，保护新能源发电、储能设备的用电安全，防止过载、短路及漏电故障。

4 工业生产：工厂车间的用电设备（如机床、生产线、工业机器人等）供电回路，提供过载、短路、漏电保护，确保设备稳定运行。

5 暖通制冷：中央空调、制冷机组等暖通制冷设备的配电线路，保护设备免受过载、短路及漏电影响，提升系统可靠性。

6 交通设施：充电桩、轨道交通配套电气设备的供电回路，保障交通设施用电安全，避免故障引发安全隐患。

7 信息领域：数据中心、机房的配电系统，对服务器、网络设备等的供电回路进行保护，防止电气故障影响信息系统运行。

注意事项 PRECAUTIONS

使用及安装需注意以下事项：

1 环境条件：工作温度范围-30℃～+70℃，贮存温度-40℃～+85℃；安装海拔不超过2000m，若在高原地区（2000m以上）使用，需参考高原降容系数（如海拔3000m时，额定电流降容系数0.97，绝缘电压、工频耐压、冲击耐受耐压降容系数0.90，分断能力、电气寿命降容系数0.87等），确保产品性能稳定。

2 安装要求：安装类别为Ⅱ/Ⅲ级，污染等级2级；采用35mm标准导轨安装，安装面与垂直面倾斜度≤±5°；安装前确认导轨规格及安装面平整度，避免倾斜度过大影响产品性能。

3 接线规范：接线采用压接式，可接0.75mm²～35mm²导线；接线时需按规定扭矩操作（M5螺钉额定扭矩2.0N·m），避免扭矩不足导致连接松动或扭矩过大损坏产品；多股软铜线接线时需注意线径适配（0.75mm²～25mm²）。

4 选型匹配：根据实际线路需求选择极数、脱扣特性、分断能力、额定电流、剩余电流类型及动作类型，延时型（S）产品需满足分断能力6kA、额定电流25A～63A、额定剩余电流50mA/100mA/300mA的要求。

5 维护检查：定期检查触头开闭状态指示（红绿窗）是否正常，测试按钮功能是否有效；过载脱扣特性受温度影响，需参考温度补偿曲线（不同温度下修正系数不同），确保过载保护准确性；产品通过CCC、UL、VDE等认证，使用中需遵循认证标准要求，避免违规使用。
