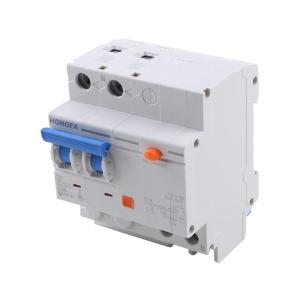

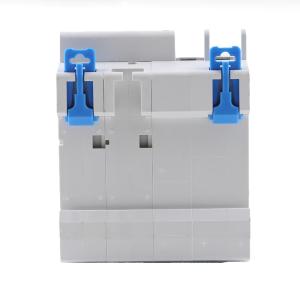

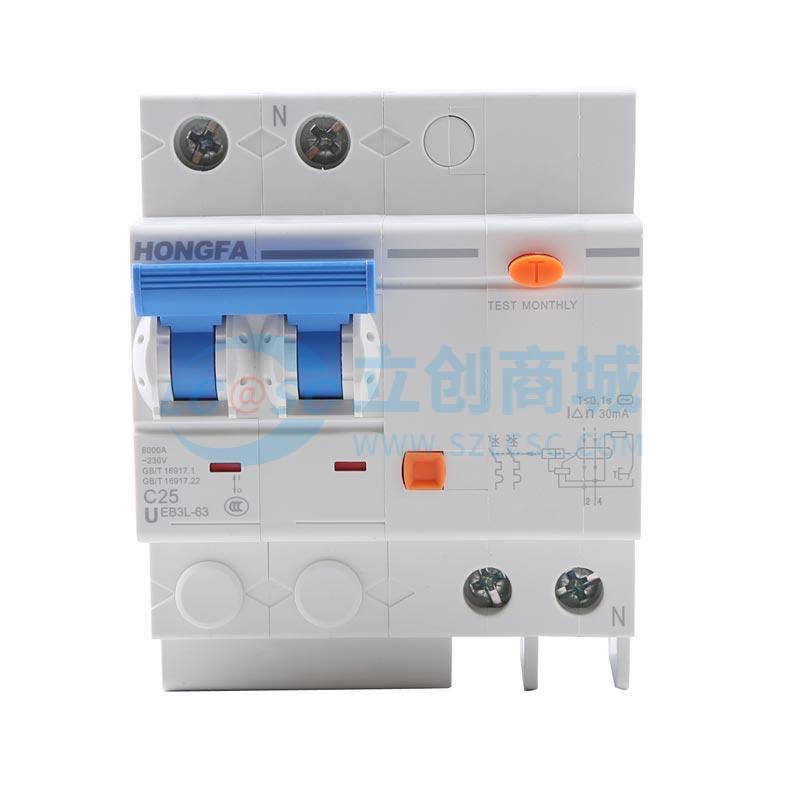

UEB3L-63/C252B实物图
UEB3L-63/C252B商品缩略图
UEB3L-63/C252B商品缩略图
UEB3L-63/C252B商品缩略图
UEB3L-63/C252B商品缩略图

断路器

  • 工业品

价格：￥52.4

原价：￥ 104.8

品牌名称
HF(宏发)
商品型号
UEB3L-63/C252B
商品编号
C5175921
商品毛重

335克(g)

  • 广东仓3

购买数量

(3个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交0单

  • 商品参数
  • 商品详情
  • 规格书

商品参数

暂无内容图标

参数完善中

商品详情

产品特点 FEATURES

1 安全保护特性：- 配备全系列红绿指示窗，清晰指示触头开闭状态（红色闭合、绿色断开）；- 具备2级电击保护，有效保障人员操作安全；- 漏电保护灵敏度高、动作准确，抗浪涌和噪音能力强，可及时响应剩余电流故障。
2 可靠性表现：- 接线扭矩可承受高于国标一倍，连接更可靠，适配0.75mm²～35mm²导线（压接式）；- 采用一体式双金机构设计及创新调校工艺，过载保护稳定性优异；- 分断能力强劲，H型瞬动型产品分断能力达10000A，M型达6000A，可有效切断短路电流。
3 安装便捷性：- 双稳态卡扣设计，安装与拆卸操作简便，适配35mm标准导轨安装；- 安装面与垂直面倾斜度不超过±5°，安装灵活性高。
4 电器性能优势：- 限流等级达标准规定的3级，可有效限制短路电流峰值；- 电气寿命达10000次，机械寿命达20000次，耐用性强；- 瞬时脱扣特性涵盖C（5In～10In）、D（10In～20In）类型，适配不同负载需求；- 剩余电流类型支持AC型、A型，额定剩余动作电流可选0.03/0.05/0.1/0.3A（瞬动型）或0.05/0.1/0.3A（延时型），动作时间瞬动型≤100ms、延时型（S）130ms＜t≤500ms。
5 规格适配性：- 极数可选1P+N（N极不可断开）、2P、3P、3P+N（N极不可断开）、4P；- 额定电流瞬动型覆盖6A～63A，延时型（S）覆盖25A～63A；- 额定电压适配230V（1P+N/2P）、400V（3P/3P+N/4P），频率50/60Hz，适应不同供电场景。

使用场景 APPLICATIONS

该剩余电流动作断路器适用于交流50Hz/60Hz、额定工作电压230V（1P+N/2P）或400V（3P/3P+N/4P）、额定工作电流至63A的线路中，主要应用场景包括：
1 地产领域：住宅、商业楼宇的配电系统，对室内照明、插座回路进行过载、短路及漏电保护；
2 电力行业：电网配套工程、变电站低压侧配电、配电房线路保护，保障电力输送安全；
3 新能源领域：光伏电站、风电塔筒配电，充电桩（站）的电路保护，适配新能源设备用电需求；
4 工业领域：工厂车间配电、机械设备（如机床、生产线）的电源保护，防止过载、短路故障损坏设备；
5 暖通制冷：空调机组、制冷设备（如冷库）的电路控制与保护，确保设备稳定运行；
6 交通领域：轨道交通站台配电、电动汽车充电桩配电，以及公交车、物流车的车载配电保护；
7 信息领域：数据中心、通讯机房的配电系统，保护服务器、通讯设备免受电气故障影响；
8 通用场景：各类建筑的配电箱（柜）中，作为不频繁通断开关使用，同时提供过载、短路、剩余电流动作保护，提升用电安全性。

注意事项 PRECAUTIONS

1 环境条件要求：
2 工作温度范围-30℃～+70℃，贮存温度-40℃～+85℃，需避免超出范围使用；
3 海拔高度不超过2000m，若超2000m（如3000m、4000m、5000m），额定电流、绝缘电压、工频耐压、冲击耐受耐压、分断能力、电气寿命需按高原降容系数调整（如3000m时额定电流降容系数0.97，5000m时0.86）；
4 污染等级2级，安装类别Ⅱ/Ⅲ级，安装面与垂直面倾斜度不超过±5°。
5 安装要求：
6 采用35mm标准导轨安装，确保安装牢固，导轨与断路器适配；
7 延时型（S）产品仅限分断能力6kA、额定电流25A/32A/40A/50A/63A、额定剩余电流50mA/100mA/300mA的组合选型。
8 接线要求：
9 接线方式为压接式，可连接0.75mm²～35mm²导线（单股硬铜线）或0.75mm²～25mm²导线（多股软铜线）；
10 接线螺钉规格为M5，额定扭矩2.0N·m，极限扭矩3.2N·m，拧紧时避免超扭矩损坏端子。
11 频率与温度影响：
12 电磁脱扣需根据工作频率乘以频率系数K（16Hz～60Hz时K=1，100Hz时K=1.1，200Hz时K=1.2等）；
13 过载脱扣需参考温度补偿曲线和环境温度修正系数（如-30℃时曲线1修正系数0.6，70℃时曲线3修正系数1.4），确保过载保护准确性。
14 维护与操作：
15 定期检查触头指示窗状态（红色闭合、绿色断开），确认断路器工作状态；
16 测试按钮需定期测试（建议每月一次），验证漏电保护功能是否正常；
17 更换时需匹配原型号的极数、额定电流、脱扣特性、剩余电流类型等参数，确保适配。
