5折

断路器

工业品

价格：￥38.2

原价：￥ 76.4

品牌名称: HF(宏发)
商品型号: UEB3L-63/C101NB
商品编号: C5175909
商品毛重: 228克(g)

广东仓4

购买数量

个

(4个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交0单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

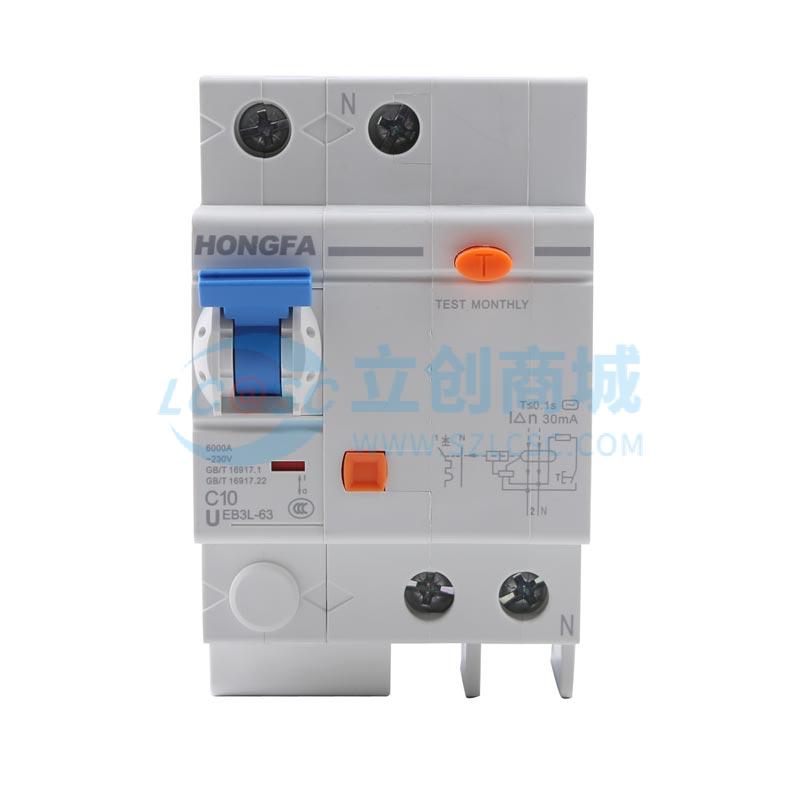

1 安全设计：全系列配备红绿指示窗，红色指示闭合状态、绿色指示断开状态，触头开闭状态清晰可见；具备2级电击保护功能，有效提升人员操作安全性。

2 连接可靠性：接线扭矩可承受高于国家标准一倍的要求，导线连接更牢固可靠；采用一体式双金属机构设计结合创新调校工艺，过载保护性能稳定，长期使用不易失效。

3 安装便捷性：采用双稳态卡扣设计，安装与拆卸操作简便高效，适配35mm标准导轨安装，安装兼容性强。

4 电气性能优异：限流等级达到标准规定的3级限流，可有效限制短路电流；电气寿命可达10000次，分断能力（H型）可达10000A，短路保护能力强劲；漏电保护灵敏度高、动作准确，抗浪涌和电磁噪音干扰能力强，适应复杂用电环境。

5 规格丰富：极数可选1P+N（N极不可断开）、2P、3P、3P+N（N极不可断开）、4P；瞬时脱扣特性分为C型（5In~10In）、D型（10In~20In）；分断能力分为M型（6kA）、H型（10kA，仅瞬动型）；额定电流瞬动型覆盖6A~63A，延时型覆盖25A~63A；剩余电流类型包含AC型、A型，额定剩余动作电流瞬动型可选0.03A、0.05A、0.1A、0.3A，延时型可选0.05A、0.1A、0.3A；动作类型分为瞬动型（t≤100ms）、延时型（130ms

使用场景 APPLICATIONS

UEB3L-63系列剩余电流动作断路器适用于交流50Hz/60Hz、额定工作电压230V（1P+N/2P）或400V（3P/3P+N/4P）、额定工作电流≤63A的配电线路，主要应用场景如下：

1 地产领域：应用于住宅小区、商业写字楼、酒店等建筑的配电系统，为照明、插座、公共区域用电回路提供过载、短路及剩余电流保护，保障建筑用电安全。

2 电力行业：适配电网配套设施、变电站辅助电路、配电房分支回路，作为配电保护装置，提升电力分配系统的可靠性。

3 新能源领域：在光伏电站、风力发电场的汇流箱、逆变器配电回路，以及储能系统中，提供电气故障保护，适配新能源项目的高可靠性用电需求。

4 工业领域：应用于工厂生产线、自动化设备、车间动力配电系统，防止设备因过载、短路损坏，同时保护操作人员安全。

5 暖通制冷：为商业及工业空调系统、制冷机组的配电回路提供保护，确保暖通制冷设备稳定运行，避免漏电隐患引发安全事故。

6 交通领域：适用于轨道交通站点、电动汽车充电桩、物流仓储装卸设备的配电系统，保障交通设施及配套设备的用电安全。

7 信息行业：在数据中心、机房的配电系统中，为服务器、UPS等关键设备提供精准的剩余电流保护，防止电气故障影响数据安全与业务连续性。

8 通用配电：可作为各类中小型企业、商铺、实验室的配电箱开关，实现电路的不频繁通断控制与故障保护，简化配电管理。

注意事项 PRECAUTIONS

1 环境与安装要求：工作温度范围为-30℃~70℃，贮存温度范围为-40℃~85℃；海拔高度不超过2000m，高原地区使用需参考高原降容系数（海拔2000m以上需降容）；污染等级为2级，安装类别为Ⅱ/Ⅲ级；采用35mm标准导轨安装，安装面与垂直面的倾斜度不超过±5°，确保安装牢固。

2 接线规范：采用压接式接线方式，可连接0.75mm²~35mm²规格的导线；接线螺钉（M5）的国标扭矩为2.0N·m，极限扭矩为3.2N·m，接线时需严格控制扭矩，确保连接可靠且避免损坏导线或端子。

3 选型匹配：根据实际线路需求，合理选择分断能力（M型分断能力6kA，H型分断能力10kA（仅瞬动型））、额定电流（瞬动型6A~63A，延时型25A~63A）、剩余电流类型（AC型/A型）及动作类型（瞬动型/延时型）；延时型产品仅支持分断能力6kA、额定电流25A~63A、额定剩余电流50mA/100mA/300mA，选型时需注意匹配。

4 过载保护特性：过载脱扣特性受环境温度影响，需参考降容系数和温度补偿曲线，确保过载保护功能与实际线路负载匹配，避免因温度变化导致保护失效或误动作。

5 维护与检测：安装完成后，需检查分合闸指示是否清晰（红色为闭合、绿色为断开），测试按钮功能是否正常；定期检测漏电保护灵敏度，清洁设备表面灰尘，避免潮湿、粉尘环境影响设备性能；防护等级为IP20，需避免粉尘侵入和手指直接接触带电部件。

6 其他注意：不同极数（1P+N、2P、3P、3P+N、4P）的产品尺寸、重量不同，安装前需确认安装空间是否充足；进线方式为上进线，接线时需注意进线方向。
