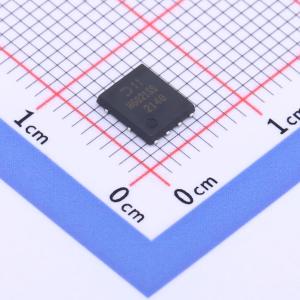

温馨提醒：图片仅供参考，商品以实物为准
DMNH6021SPSQ-13
1个N沟道 耐压:60V 电流:55A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 这款MOSFET专为满足汽车应用的严格要求而设计。它符合AEC Q101标准，有生产件批准程序（PPAP）支持，非常适合用于以下场景：驱动螺线管、驱动继电器、电源管理功能。
- 品牌名称
- DIODES(美台)
- 商品型号
- DMNH6021SPSQ-13
- 商品编号
- C5175175
- 商品封装
- PowerDI5060-8
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 55A | |
| 导通电阻(RDS(on)) | 23mΩ@10V | |
| 耗散功率(Pd) | 53W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V | |
| 栅极电荷量(Qg) | 19.7nC | |
| 输入电容(Ciss) | 1.016nF | |
| 反向传输电容(Crss) | 76.8pF | |
| 工作温度 | -55℃~+175℃ | |
| 输出电容(Coss) | 153pF |
商品概述
这款MOSFET专为满足汽车应用的严苛要求而设计。它通过了AEC-Q101认证,有生产件批准程序(PPAP)支持,非常适合用于驱动螺线管、驱动继电器和电源管理功能。
商品特性
- 额定温度达+175°C,适用于高环境温度环境
- 100%非箝位电感开关,确保终端应用更可靠、更耐用
- 高转换效率
- 低导通电阻RDS(ON),最大限度降低导通损耗
- 低输入电容
- 快速开关速度
- 无铅涂层,符合RoHS标准
- 无卤素和锑,“绿色”器件
- 适用于需要特定变更控制的汽车应用;通过AEC-Q101认证,可提供PPAP文件,在通过IATF 16949认证的工厂生产
应用领域
-驱动螺线管-驱动继电器-电源管理功能
