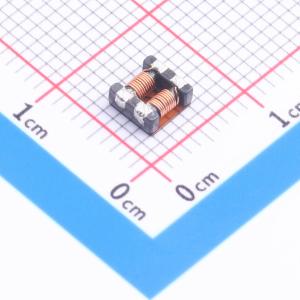

SMCM4520-122T
贴片共模滤波器 阻抗Ω@100MHz
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- SXN(顺翔诺)
- 商品型号
- SMCM4520-122T
- 商品编号
- C54819417
- 商品封装
- SMD-4P,4.7x4.5mm
- 包装方式
- 编带
- 商品毛重
- 0.253333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 共模滤波器 | |
| 线路数 | 2 | |
| 额定电流 | 1.2A | |
| 阻抗@频率 | 1.2kΩ@100MHz |
| 属性 | 参数值 | |
|---|---|---|
| 直流电阻(DCR) | 74mΩ | |
| 工作温度 | -55℃~+125℃ | |
| 绝缘电阻 | 10MΩ |
商品概述
该产品为适用于大电流应用的片式共模滤波器，所有系列产品的形状均控制在最小限度，同时在10MHz频率下其共模阻抗超过300~1000，可大幅抑制共模噪声。产品的高度尺寸也控制在较低水平，能够适应便携式设备不断小型化、轻量化与高密度化的趋势。
商品特性
- 适用于大电流的片式共模滤波器
- 所有系列产品形状最小化，共模阻抗在10MHz时超过300~1000，可大幅抑制共模噪声
- 产品高度低，兼容不断小型化、轻量化与高密度化的便携式设备
- 符合RoHS、无卤和REACH标准
应用领域
- 电子设备的电源线噪音对策
- 车载大电流电路
- 无线充电与电源设备设计
