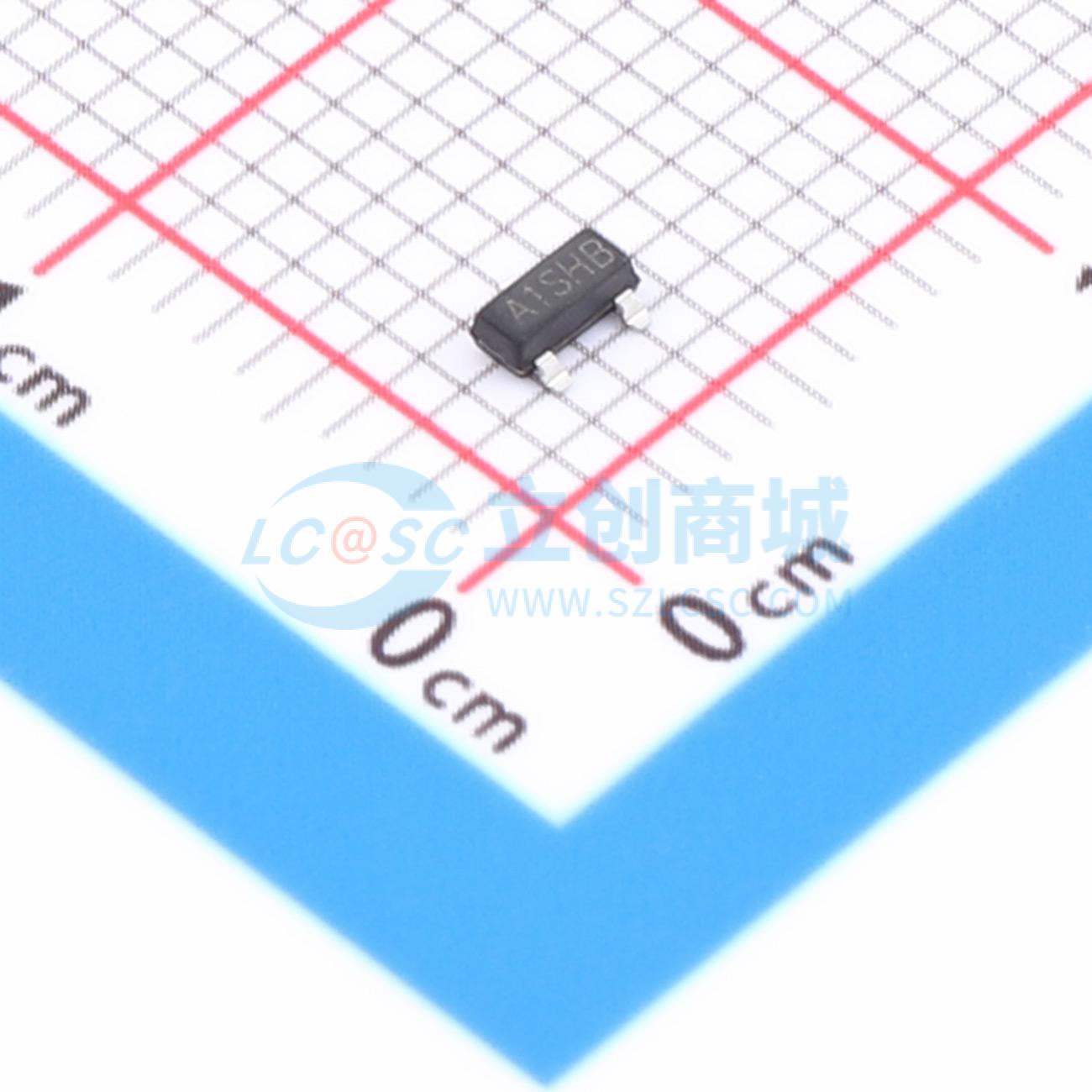

温馨提醒：图片仅供参考，商品以实物为准
HL2301
2301/沟槽/Single P/-20V/-3A/75mΩ
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 沟槽;1个P沟道;VDSS:-20V;ID:-3A;VGS:±12V;VTH:-0.7V;RDS(ON):75mΩ;PD：1W
- 品牌名称
- HL(富海微)
- 商品型号
- HL2301
- 商品编号
- C54803041
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.040467克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 3A | |
| 导通电阻(RDS(on)) | 75mΩ@4.5V | |
| 耗散功率(Pd) | 1W | |
| 阈值电压(Vgs(th)) | 700mV | |
| 栅极电荷量(Qg) | 4.1nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 503pF | |
| 反向传输电容(Crss) | 58pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | 独立式 | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 67pF | |
| 栅极电压(Vgs) | ±12V |
