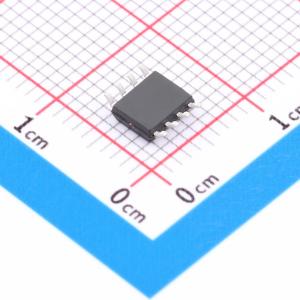

TSV7722M/TR-HG

TSV772x系列单通道和双通道放大器的增益带宽（GBW）与电源电流之比达到最大，非常适合各种需要在成本和性能之间取得良好平衡的电池供电应用，如音频输出、电机相电流感应、光电二极管放大和白色家电。该系列放大器具有轨到轨输入和输出摆幅、20 MHz的宽带宽、低电源电流（每个放大器在5 V电源下典型值为1.12 mA）和低噪声等特点，是精密、低电流、低电压、电池供电应用的理想选择。低输入偏置电流支持这些放大器用于具有兆欧级源阻抗的应用。

TSV772x放大器的稳健设计为电路设计人员提供了易用性：集成了RF/EMI抑制滤波器，在过驱动条件下无相位反转，并且具有高静电放电（ESD）保护（3 kV HBM）。TSV772x放大器在0℃至70℃的温度范围内，优化为在低至+1.8 V（±0.9 V）和高达+5.5 V（±2.75 V）的电压下工作；在-40℃至+125℃的扩展温度范围内，可在+2.0 V（±1.0 V）至+5.5 V（±2.75 V）的电压下工作。

TSV7721（单通道）采用SOT - 23 - 5封装。TSV7722（双通道）提供SOP - 8、DFN - 8和MSOP - 8封装。

• 低输入失调电压：最大±350 μV
• 宽单位增益带宽：20 MHz
• 高压摆率：22 V/μs
• 快速建立：250 ns至0.1%
• 低噪声：1 kHz时为8 nV/√Hz
• 单电源电压范围1.8 V至5.5 V，温度范围0℃至70℃
• 轨到轨输入和输出
• 内部RF/EMI滤波器
• 低电源电流：每个放大器在5 V电源下为1.12 mA
• 扩展温度范围：-40℃至+125℃
• 封装形式：SOP - 8、MSOP - 8、DFN - 8 2×2、SOT - 23 - 5

• 电池供电仪器：消费、工业、医疗、笔记本电脑
• 音频输出
• 电机相电流感应
• 光电二极管放大
• 传感器信号调理：传感器接口、环路供电、有源滤波器
