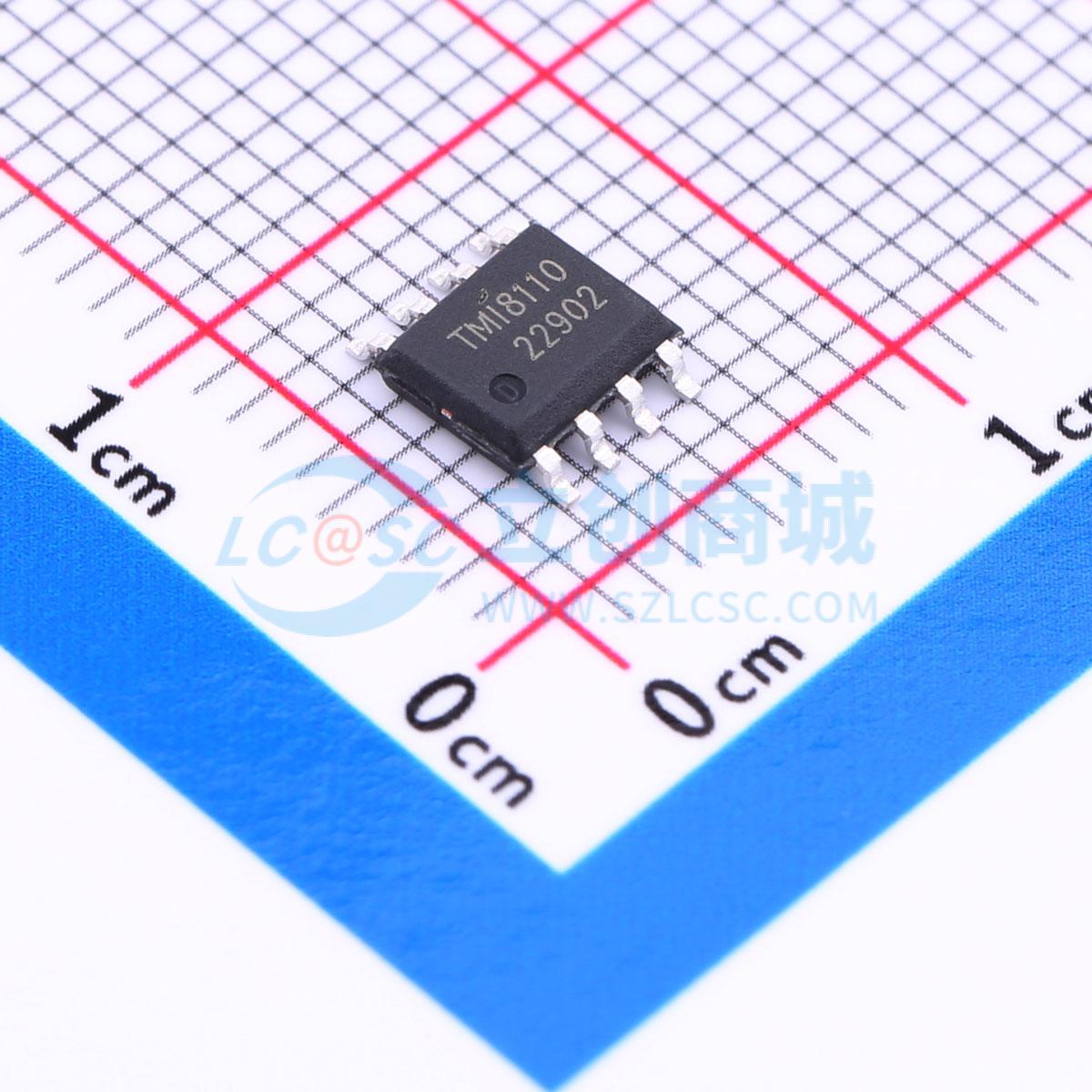

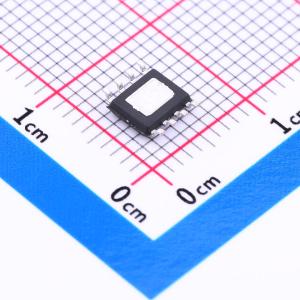

温馨提醒：图片仅供参考，商品以实物为准
TMI8110
带电流感应与调节功能的有刷直流电机驱动器
- 描述
- TMI8110是一款适用于多种应用的电机驱动器。该器件集成了H桥、电荷泵稳压器、电流检测与调节、电流比例输出以及保护电路。电荷泵通过支持高端N沟道MOSFET和100%占空比，提高了效率
- 品牌名称
- TMI(拓尔微)
- 商品型号
- TMI8110
- 商品编号
- C5173520
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| H桥数量 | 1 | |
| 输出电流 | - | |
| 峰值电流 | 3.5A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~37V | |
| 导通电阻 | 250mΩ | |
| 静态电流(Iq) | 5uA | |
| 工作温度 | -40℃~+150℃ |
商品概述
TMI8110是一款适用于多种应用的电机驱动器。该器件集成了H桥、电荷泵稳压器、电流感测与调节、电流比例输出以及保护电路。电荷泵通过支持高端N沟道MOSFET和100%占空比，提高了效率。 集成的电流感测功能使驱动器能够在启动和高负载情况下调节电机电流。可通过可调外部电压基准设置电流限制。此外，该器件提供与电机负载电流成比例的输出电流，可用于检测电机堵转或负载条件变化。 TMI8110是一款有刷直流电机驱动器，工作电压范围为4.5V至37V，支持各种类型的电机和负载的宽范围输出负载电流。该器件集成了H桥输出功率级，可驱动单个双向有刷直流电机、两个单向有刷直流电机或其他输出负载配置。该器件集成了电荷泵稳压器，以支持更高效的高端N沟道MOSFET和100%占空比运行。该器件采用单电源输入（VM），可直接连接到电池或直流电压源。nSLP引脚提供超低功耗模式，以在系统不活动时最小化电流消耗。 TMI8110还通过低端功率MOSFET上的电流镜集成了输出电流感测功能。然后，成比例的电流通过IPROPI引脚输出，并可使用外部电阻器（RIPROPI）将其转换为成比例的电压。集成的电流感测功能使TMI8110能够通过固定关断时间PWM斩波方案限制输出电流，并向外部控制器提供负载信息，以检测负载变化或堵转情况。集成的电流感测功能优于传统的外部分流电阻器感测，因为它即使在关断时间的缓慢衰减再循环期间也能提供电流信息，并且无需外部功率分流电阻器。在电机运行期间，可通过VREF引脚配置关断时间PWM电流调节水平，以根据系统需求限制负载电流。 多种集成保护功能可在系统出现故障时保护器件，包括欠压锁定（UVLO）、电荷泵欠压（CPUV）、过流保护（OCP）和过温关断（TSD）。 TMI8110集成了电流感测、调节和反馈功能。这些功能使器件无需外部感测电阻器或感测电路即可感测输出电流，从而减小了系统尺寸、成本和复杂度。这也使器件能够在电机堵转或高扭矩情况下限制输出电流，并通过电流比例输出向控制器提供有关负载电流的详细反馈。
商品特性
- N沟道H桥电机驱动器：驱动单个双向有刷直流电机或其他阻性和感性负载
- 4.5V至37V宽工作电压范围
- 高达3.5A峰值电流
- 集成电流感测与调节功能
- 支持1.8V、3.3V、5V逻辑输入
- 超低功耗睡眠模式
- VM欠压锁定（UVLO）
- 过流保护（OCP）
- 热关断（TSD）
- ESOP8小封装和小尺寸
应用领域
- 大型和小型家用电器
- 吸尘器、人形机器人和玩具机器人
- 打印机和扫描仪
- 智能电表
- 自动取款机、点钞机和电子销售点终端
- 伺服电机和执行器
