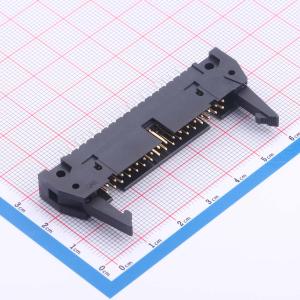

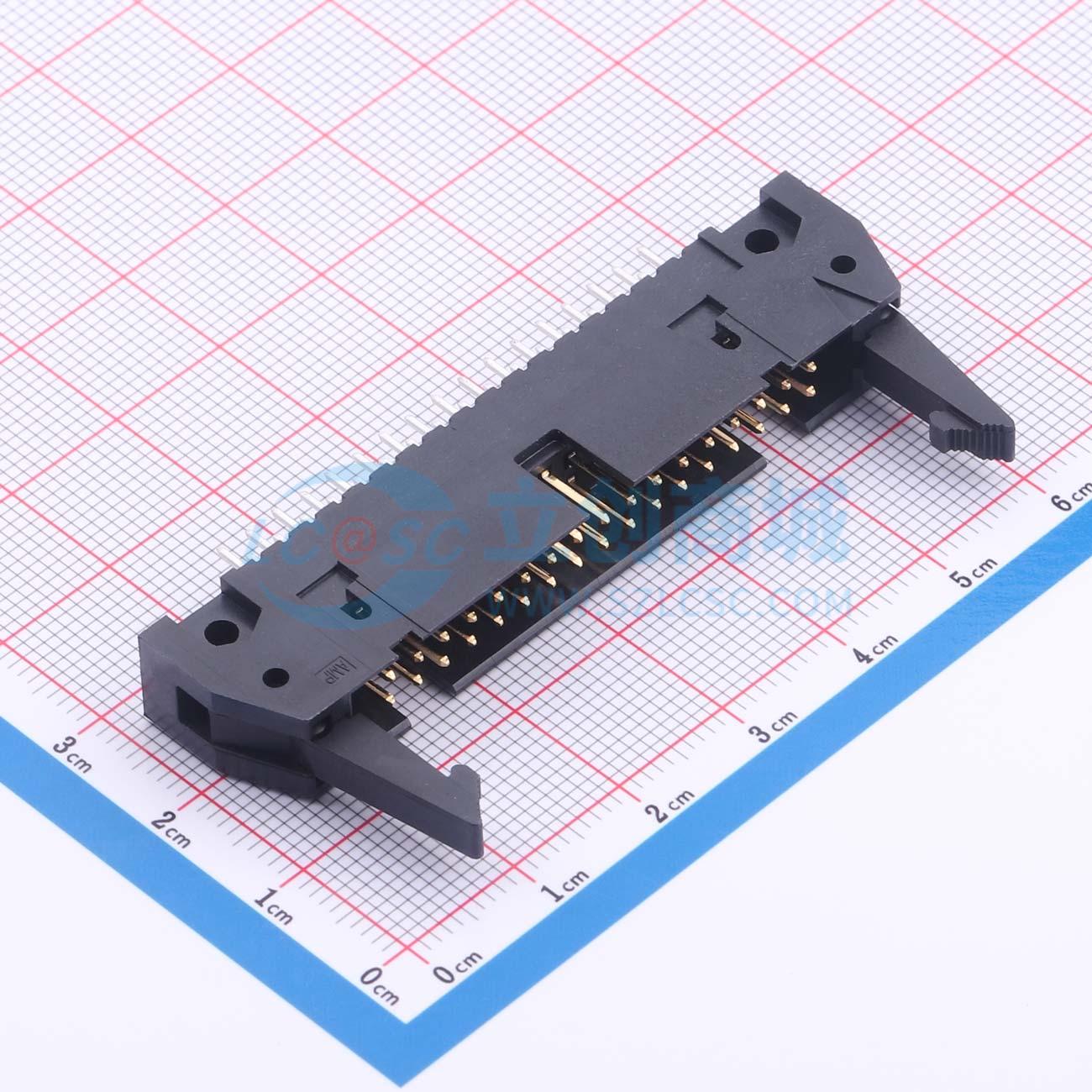

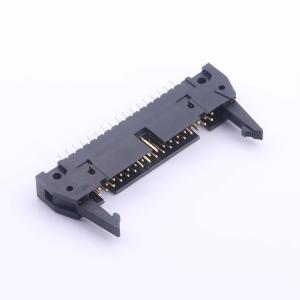

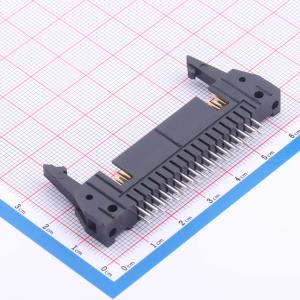

5499923-8
5499923-8
SMT扩展库PCB免费打样
私有库下单最高享92折
- 商品型号
- 5499923-8
- 商品编号
- C5172288
- 商品封装
- 插件
- 包装方式
- 袋装
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他模块 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | - |
商品概述
- 为清晰起见，本视图中省略了弹出闩锁。
- 视图S - S
- 详图V，比例10:1
- 坐标尺寸从基本位置起适用。
- 10和14针尺寸仅包含一个用于卡扣式偏振器（双偏振）的插槽，位置如图所示。
- 推荐的印刷电路板厚度为3.18 [0.125]。
- 弹出闩锁在打开位置所需的距离。
- 材料：外壳和闩锁为玻璃填充尼龙或聚酯，UL94V - 0等级，黑色；插针为磷青铜或黄铜。
- 插针：在局部镀覆区域，钯镍镀层上闪镀金，最小总厚度0.38μm [0.000015]；焊尾处最小镀锡厚度2.54μm [0.000100]；整个插针上最小镀镍底层厚度1.27μm [0.000050]；或者，在局部镀覆区域最小镀金厚度0.38μm [0.000015]，焊尾处最小镀锡厚度2.54μm [0.000100]，整个插针上最小镀镍底层厚度1.27μm [0.000050]。
- 基准 - M - 和 - N - 由客户确定。
