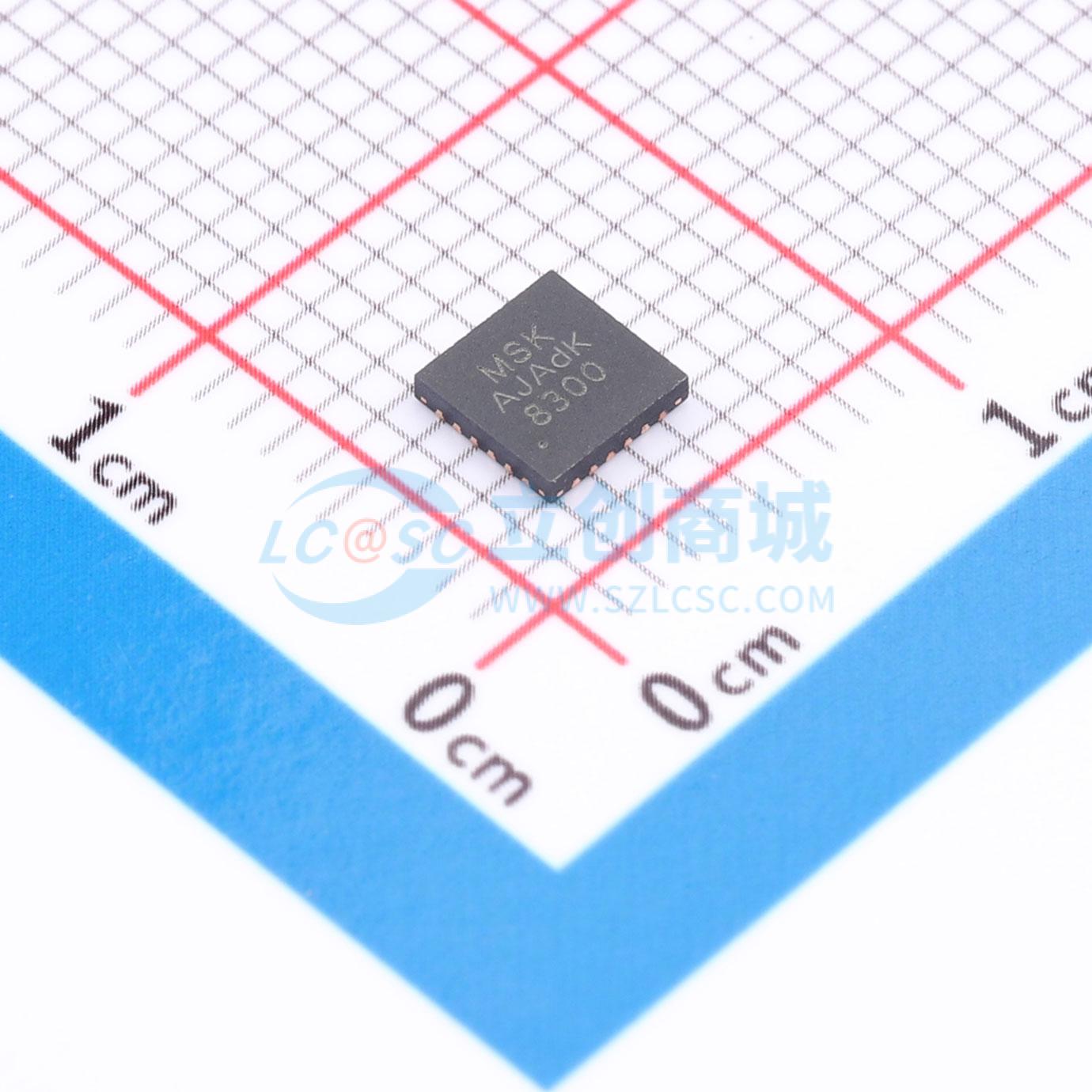

温馨提醒：图片仅供参考，商品以实物为准
DRV8300DRGER-MS
DRV8300DRGER-MS
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 美森科出品的DRV8300DRGER-MS是一款三相半桥栅极驱动器，采用24个引脚VQFN-24封装。专为驱动N沟道功率 MOSFET设计，电流1.3A支持5-18V 驱动电压，具备欠压保护、可调死区等功能，适用于BLDC 电机驱动、电源等高压工业的应用
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- DRV8300DRGER-MS
- 商品编号
- C54781073
- 商品封装
- VQFN-24(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.11816克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 三相 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 3 | |
| 灌电流(IOL) | 1.3A | |
| 拉电流(IOH) | 1A | |
| 工作电压 | 5V~18V | |
| 上升时间(tr) | 35ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 15ns | |
| 传播延迟 tpLH | - | |
| 传播延迟 tpHL | - | |
| 工作温度 | -25℃~+125℃ | |
| 输入高电平(VIH) | 2.5V | |
| 输入低电平(VIL) | 800mV | |
| 静态电流(Iq) | 90uA | |
| 功能特性 | - |
