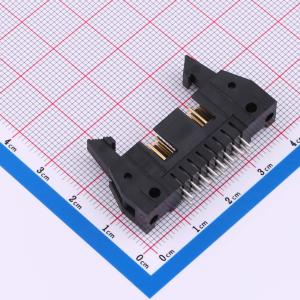

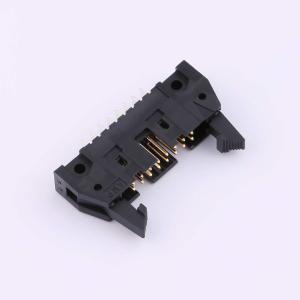

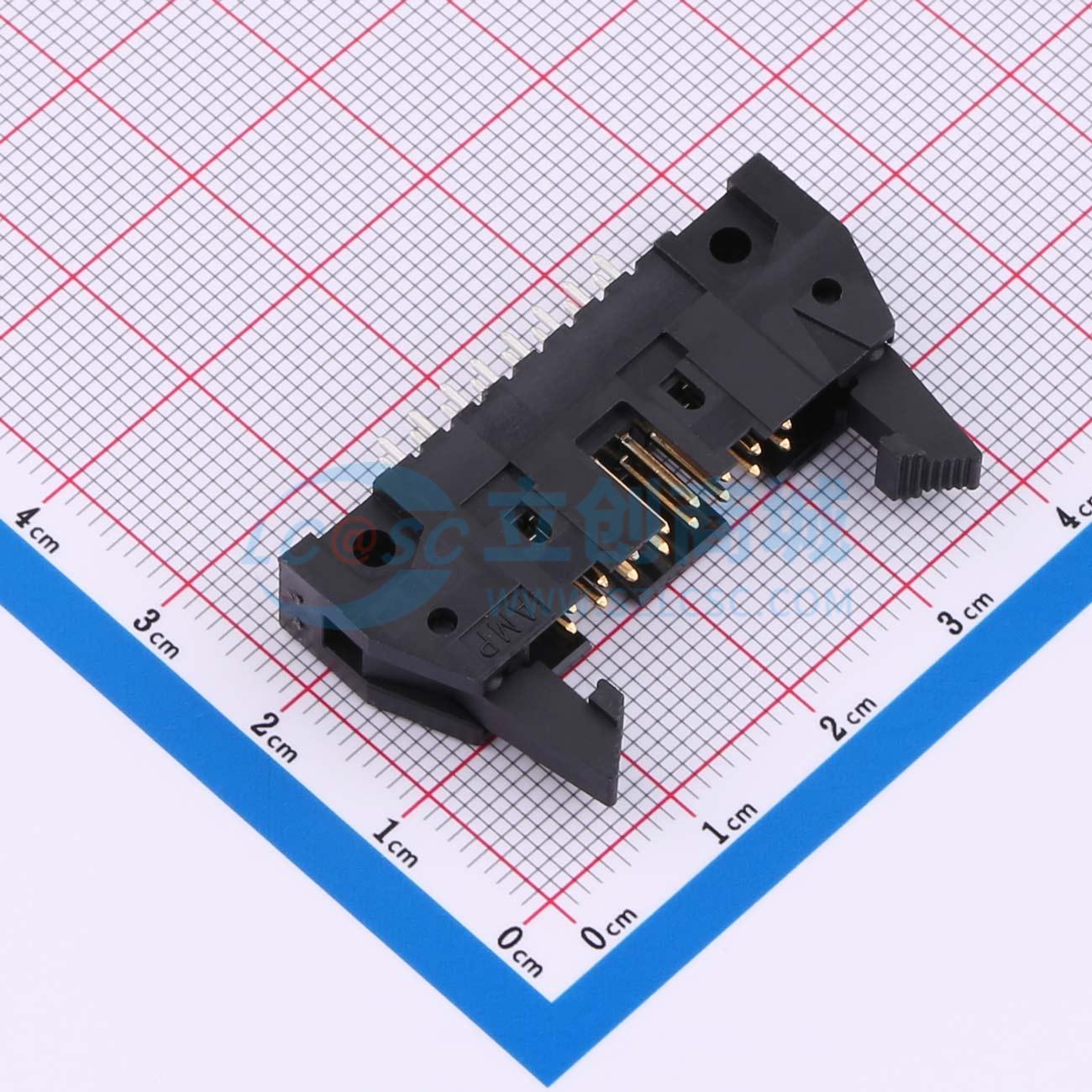

温馨提醒：图片仅供参考，商品以实物为准
5499160-3
2.54mm 2x8P 排数:2 每排P数:8
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 线对板连接器，16 位，中心线间距 2.54 mm [.1 in]，垂直式，通孔焊接，2 排，AMP-LATCH 通用排针，带状电缆连接器
- 商品型号
- 5499160-3
- 商品编号
- C5171400
- 商品封装
- 插件,P=2.54mm
- 包装方式
- 托盘
- 商品毛重
- 5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IDC刺破式连接器(牛角/简牛) | |
| 连接器类型 | 牛角扣 | |
| 间距 | 2.54mm | |
| 结构 | 2x8P | |
| 额定电流 | 1A | |
| 额定电压 | 250V | |
| 安装方式 | 直插 |
| 属性 | 参数值 | |
|---|---|---|
| 行距 | 2.54mm | |
| 排数 | 2 | |
| 每排PIN数 | 8 | |
| 触头镀层 | 金 | |
| 颜色 | 黑色 | |
| 工作温度 | -65℃~+105℃ |
商品概述
为清晰起见，本视图省略了弹出闩锁。 查看S - S视图。 表格和注释见第2页。
- 坐标尺寸从基本位置起适用。
- 10针和14针规格仅包含一个用于卡扣式偏振器（偏振）的插槽，位置如图所示。
- 10针规格仅包含一个用于双偏振的插槽，位置如图所示。
- 推荐的印刷电路板厚度为1.57 [0.062]。
- 弹出闩锁在打开位置所需的距离。 外壳和闩锁采用玻璃填充尼龙或聚酯材料，UL94V - 0等级，颜色见表格。插针：磷青铜或黄铜。 插针：在局部镀覆区域，钯 - 镍镀层上的镀金层最小厚度为0.76μm [0.00030]；焊尾的镀锡层最小厚度为2.54μm [0.00100]；整个插针的镀镍底层最小厚度为1.27μm [0.000050]。或者，在局部镀覆区域的镀金层最小厚度为0.76μm [0.000030]；焊尾的镀锡层最小厚度为2.54μm [0.00100]；整个插针的镀镍底层最小厚度为1.27μm [0.000050]。 基准M和N由客户确定。
