34YDA01HG2
34YDA01HG2
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述

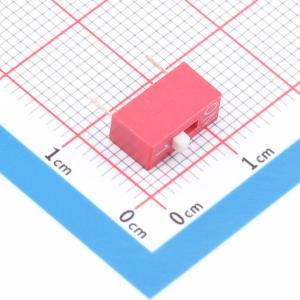

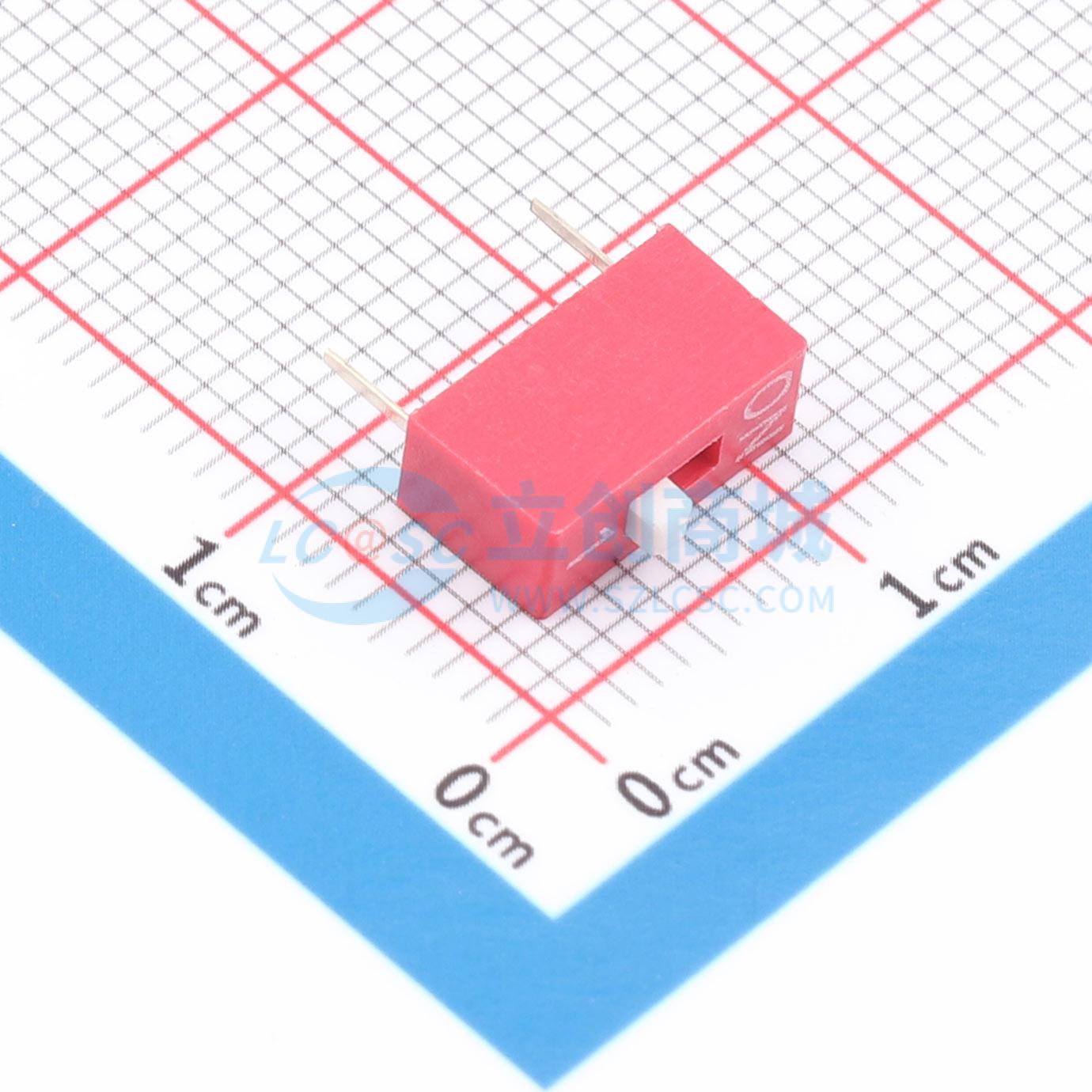

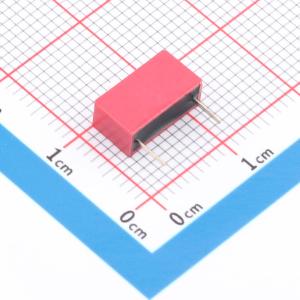

- YIYUAN(怡远) 2.54间距，1位红色直插拨动开关镀金 34YDA01HG2
- 品牌名称
- YIYUAN(怡远)
- 商品型号
- 34YDA01HG2
- 商品编号
- C54776414
- 商品封装
- 插件
- 包装方式
- 管装
- 商品毛重
- 0.400583克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 拨码开关 | |
| 类型 | 平拨,凸起式 | |
| 电路结构 | 单刀单掷 | |
| 开关位数 | 1位 | |
| 引脚样式 | PC引脚 |
| 属性 | 参数值 | |
|---|---|---|
| 脚间距 | 2.54mm | |
| 额定电流 | 100mA | |
| 额定电压 | 50V | |
| 工作温度 | -25℃~+70℃ | |
| 颜色 | 红色 |
商品特性
- 操作力：单键开关最大操作力不大于8N
- 工作温度：-25℃~+70℃
- 储存温度：-40℃~+85℃
- 拔键行程：2mm
- 开关经常切换的额定电流：25mA，耐压24VDC
- 开关不经常切换的额定电流：100mA，耐压50VDC
- 接触电阻：初始值最大50mΩ，测试后最小100mΩ
- 绝缘电阻：最小100mΩ，500VDC
- 极限电容：最大5pF
- 电气强度：可承受基本正弦波形，频率50HZ，500VDC/1min的电气强度试验，无闪烁或击穿现象
- 回路：单接点单选择
- 电器寿命：单键开关在电压24VDC与25mA之下测试，拔动1000次以后仍能正常工作
- 在所有操作过程中，请确保开关在“OFF”位置
- 波焊：推荐焊接温度在240℃，最多5秒钟
- 手焊：使用30瓦烙铁控制温度在270℃，焊接时间大约2秒钟
- 清洗过程：使用蒸气方式时，温度不可超51℃
- 盖子：PBT 红色、蓝色
- 底座：PBT黑色
- 拨键：PBT白色
- 端子：磷青铜，镀金
