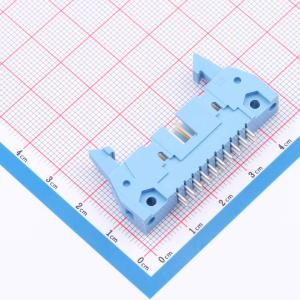

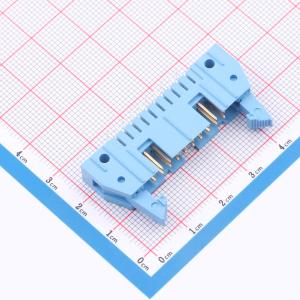

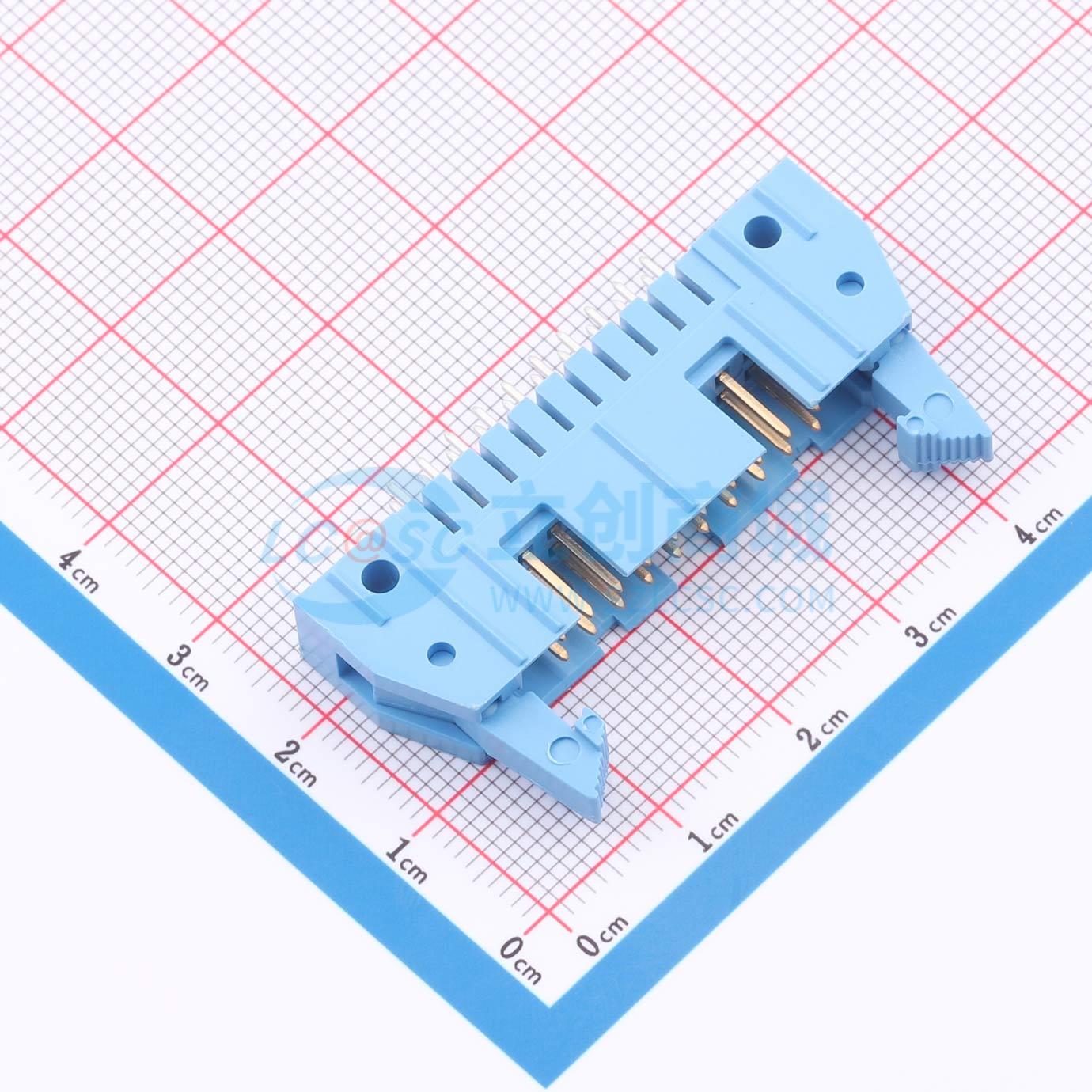

2-5499160-4

为清晰起见，本视图省略了弹出闩锁。 查看S - S视图。 表格和注释见第2页。

1. 坐标尺寸从基本位置起适用。
2. 10针和14针规格仅包含一个用于卡扣式偏振器（偏振）的插槽，位置如图所示。
3. 10针规格仅包含一个用于双偏振的插槽，位置如图所示。
4. 推荐的印刷电路板厚度为1.57 [0.062]。
5. 弹出闩锁在打开位置所需的距离。 外壳和闩锁采用玻璃填充尼龙或聚酯材料，UL94V - 0等级，颜色见表格。插针：磷青铜或黄铜。 插针：在局部镀覆区域，钯 - 镍镀层上的镀金层最小厚度为0.76μm [0.00030]；焊尾的镀锡层最小厚度为2.54μm [0.00100]；整个插针的镀镍底层最小厚度为1.27μm [0.000050]。或者，在局部镀覆区域的镀金层最小厚度为0.76μm [0.000030]；焊尾的镀锡层最小厚度为2.54μm [0.00100]；整个插针的镀镍底层最小厚度为1.27μm [0.000050]。 基准M和N由客户确定。
